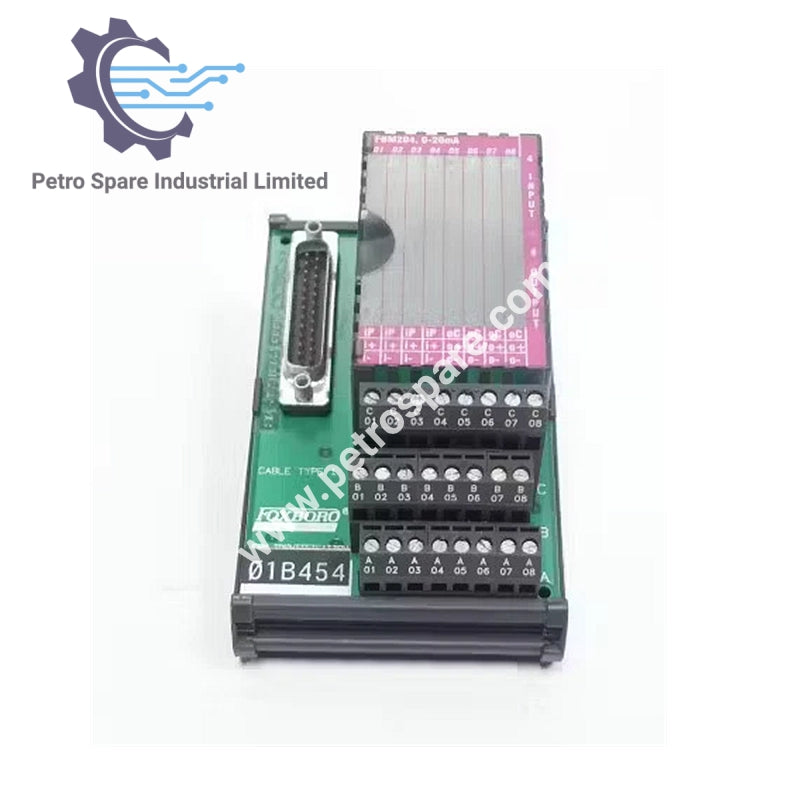

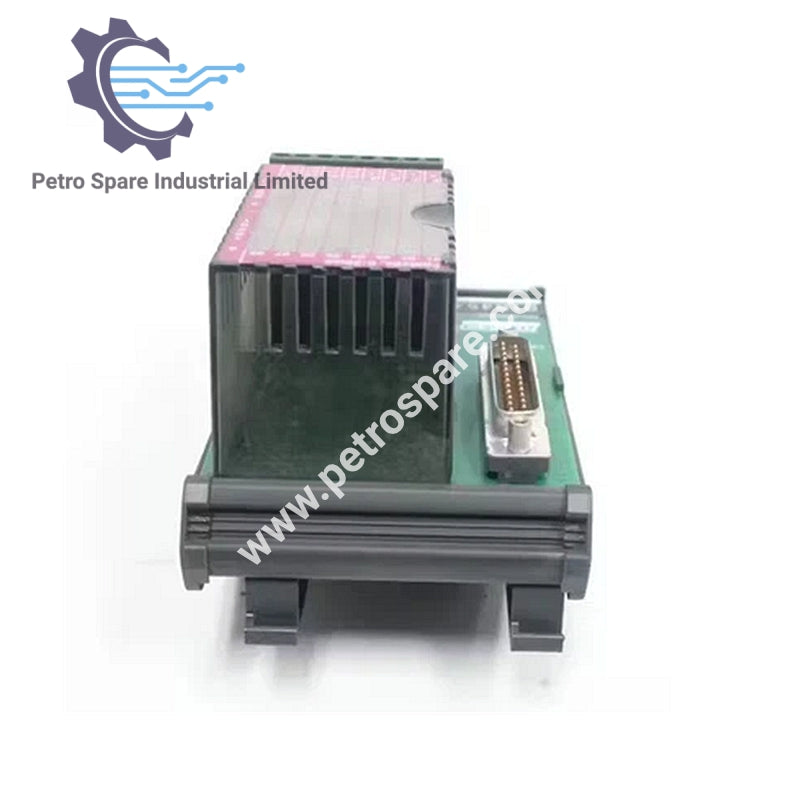

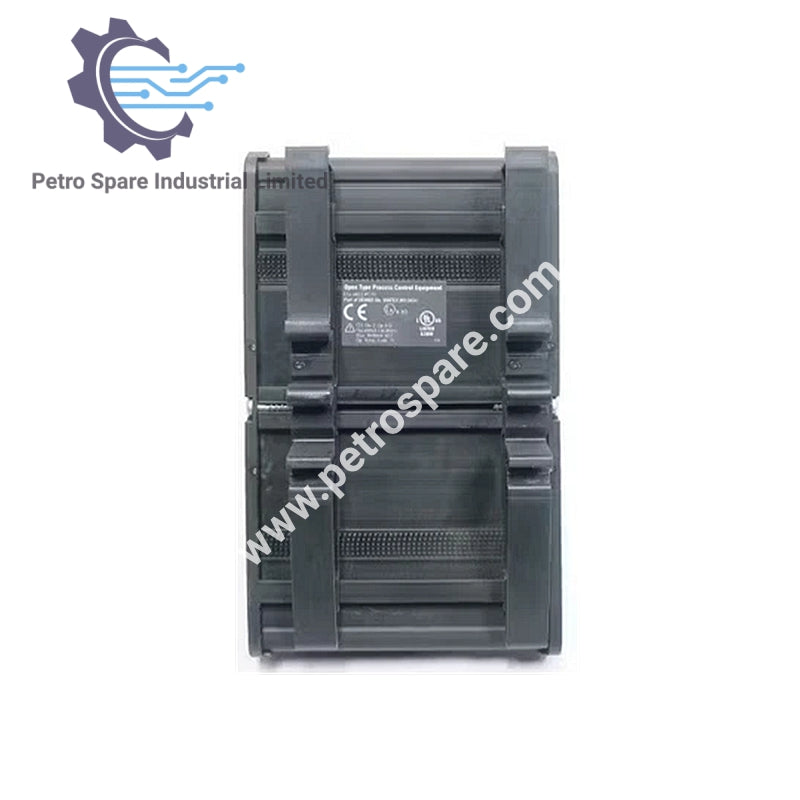

FBM204 P0916AG

Описание

FBM204 P0916AG е Foxboro модул за монтажно съединение на място, предоставящ четири изолирани аналогови входни канала и четири изолирани аналогови изходни канала за 20 mA DC сигнали.

Идентичност

• Номер на частта: P0916AG

• Модул: FBM204

• Тип: Модул за аналогов вход/изход с монтажно съединение на място (FTA)

Характеристики на вход/изход

• Канали: 4 аналогови входни канала + 4 аналогови изходни канала

• Изолация: Всеки канал е изолиран и независим

• Обхват (на канал): 0 до 20.4 mA DC

Работни условия

• Температура на модула: –20 до +70 °C (–4 до +158 °F)

• Температура на монтажното съединение:

  • PVC: –20 до +50 °C (–4 до +122 °F)

  • PA: –20 до +70 °C (–4 до +158 °F)

• Относителна влажност: 5 до 95% (без кондензация)

• Височина: –300 до +3,000 м (–1,000 до +10,000 фута)

Кабели за прекъсване

• Дължини на кабела: До 30 m (98 ft)

• Материали на кабела: Полиуретан или ниско димящ, без халогени (LSZH)

• Тип на кабела за терминал: Тип 1 (вижте таблицата със спецификации)

• Край на FBM основната плоча: 37-пинов D-subminiature

• Край на монтажното съединение: 25-пинов D-subminiature

Конструкция – монтаж на прекъсване

• Материали: Полипропилен (PVC, компресия), Полиамид (PA, компресия), PVC (пръстеновиден накрайник)

Свързвания за полево прекъсване

• Приети размери на проводници за компресия:

  • Твърд/Многожилен/AWG: 0.2 до 4 mm² / 0.2 до 2.5 mm² / 24 до 12 AWG

  • Оплетен с накрайници: 0.2 до 2.5 mm² (с или без пластмасова яка)

---
