Общ преглед

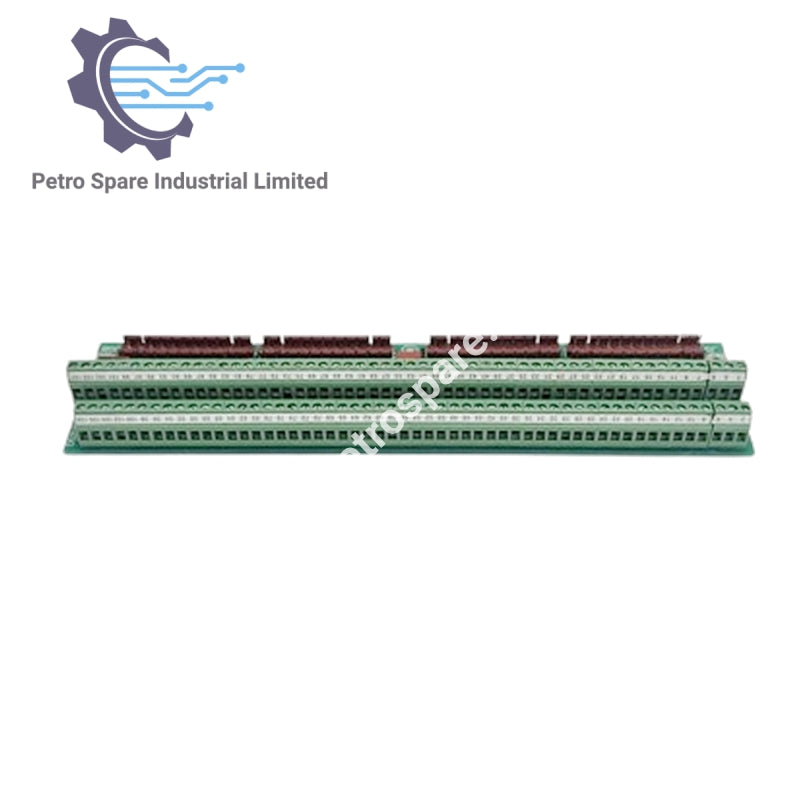

DS200DTBDG1A е модул за разширяване на терминацията на контактни изходи на GE, предназначен за системата Mark V, който осигурява разширен капацитет за терминация на контактни изходи.
Конфигурация на клемите
-
Клемни блокове: 2
-
Клеми на блок: 107
-
Измервателни точки: Множество, обозначени като TP1–TPn за диагностика
Конектори
-
34-пинови конектори: 3 (J8, J19, J20)
-
Конектори за релейни сигнали: 8 (JS1–JS8)
-
Функция: Свързване с платката TCRA и веригите за захранване на изходите
Компоненти
-
Джъмпери: 2 за конфигуриране
-
Измервателни точки: Използват се за калибрирани диагностични измервания
Приложение
-
Система: GE Mark V
-
Функция: Разширява терминацията на контактните изходи и интерфейса на сигналите
