6ES7322-1FH00-0AA0

Преглед на продукта

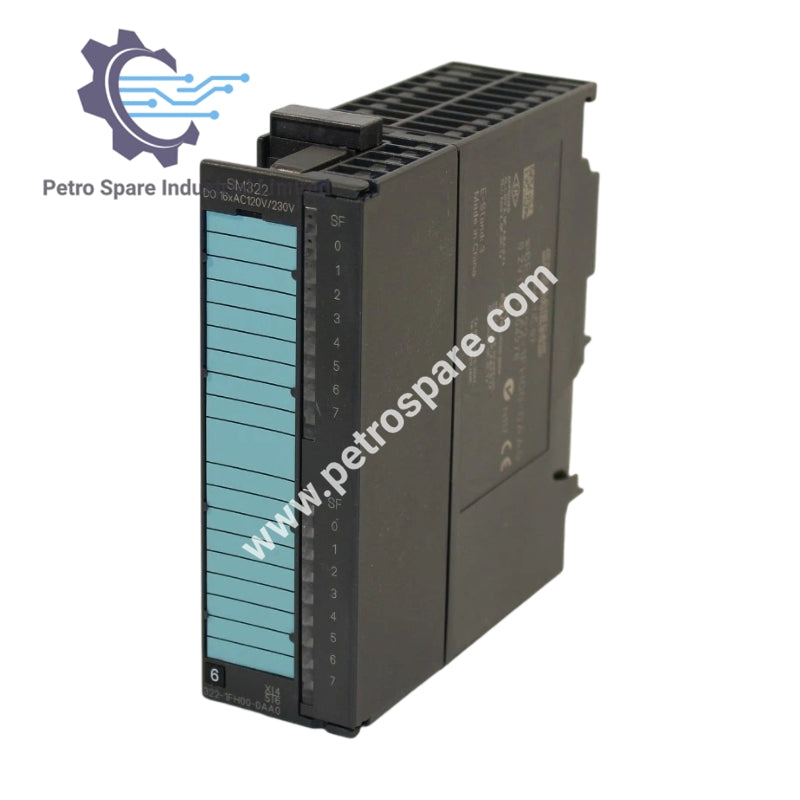

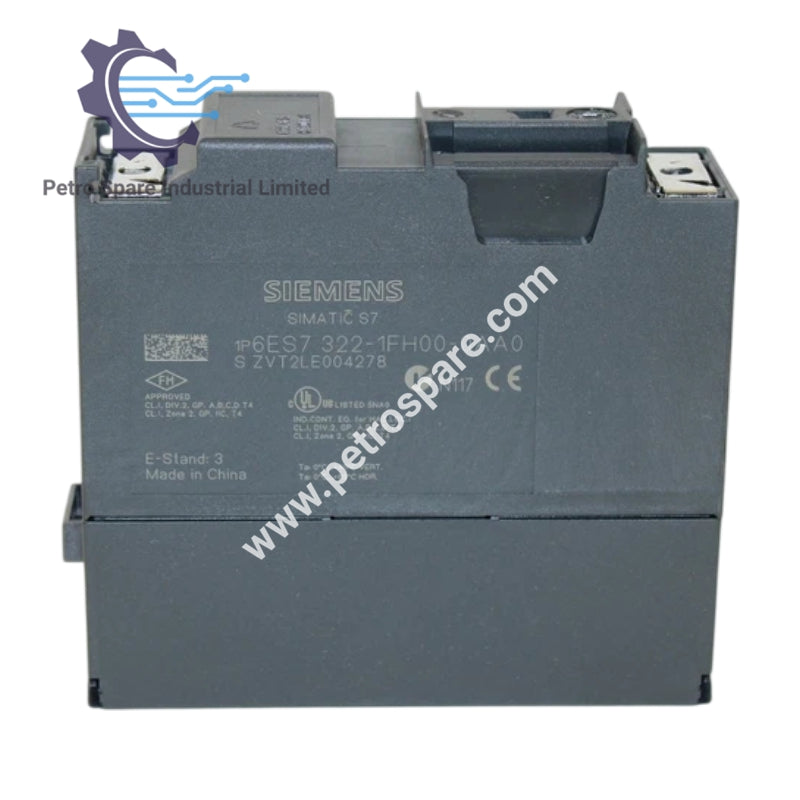

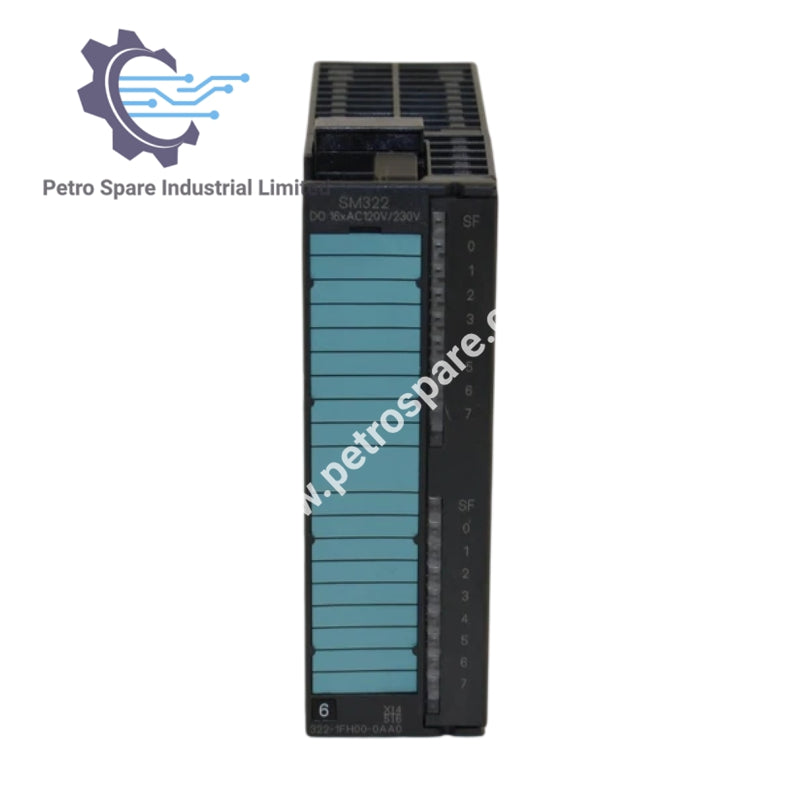

6ES7322-1FH00-0AA0 SIMATIC S7-300, DIGITAL OUTPUT SM 322 е 16-канален модул за цифров изход, предназначен за програмируеми логически контролери (PLC), който превключва AC натоварвания до 230V и 1A с оптична изолация за повишена устойчивост на шум.

Технически характеристики

Захранващо напрежение и ток

• Номинално напрежение на натоварване L1: 120/230V AC
• Допустим диапазон на напрежение на натоварване: 79V до 264V AC
• Максимален входен ток от напрежение на натоварване L1 (без натоварване): 2 mA
• Максимален входен ток от 5V DC шината на гърба: 200 mA

Мощност и капацитет

• Типична загуба на мощност: 8.6 W
• Брой цифрови изходи: 16
• Максимален капацитет за превключване на лампово натоварване: 50 W

Изходен ток и честота

• Номинален изходен ток за сигнал "1": 1 A
• Минимален ток на натоварване за сигнал "1": 10 mA
• Максимално допустим импулсен ток за сигнал "1": 20 A (с 2 полувълни)
• Максимален остатъчен ток за сигнал "0": 2 mA
• Максимална честота на превключване с резистивно натоварване: 10 Hz
• Максимална честота на превключване с индуктивно натоварване: 0.5 Hz
• Максимална честота на превключване при лампово натоварване: 1 Hz

Общ изходен ток на група

• Хоризонтален монтаж до 40 °C: Максимум 4 A
• Хоризонтален монтаж до 60 °C: Максимум 2 A
• Вертикален монтаж до 40 °C: Максимум 2 A

Дължина на кабела

• Максимална дължина на екраниран кабел: 1000 m
• Максимална дължина на неекраниран кабел: 600 m

Диагностика и индикатори за състояние

• Диагностични функции: Изгорял предпазител или липсващо напрежение на натоварване
• Диагностични аларми: Не
• Откриване на прекъсване на жица / късо съединение / липса на напрежение на натоварване: Не
• Откриване на изгорял предпазител: Да
• LED индикатор за предпазител OK FSG (зелен) / изгорял предпазител (червен): Да
• LED индикатор за грешка в група SF (червен): Да
• LED индикатор за състояние на цифров изход (зелен): Да

---
