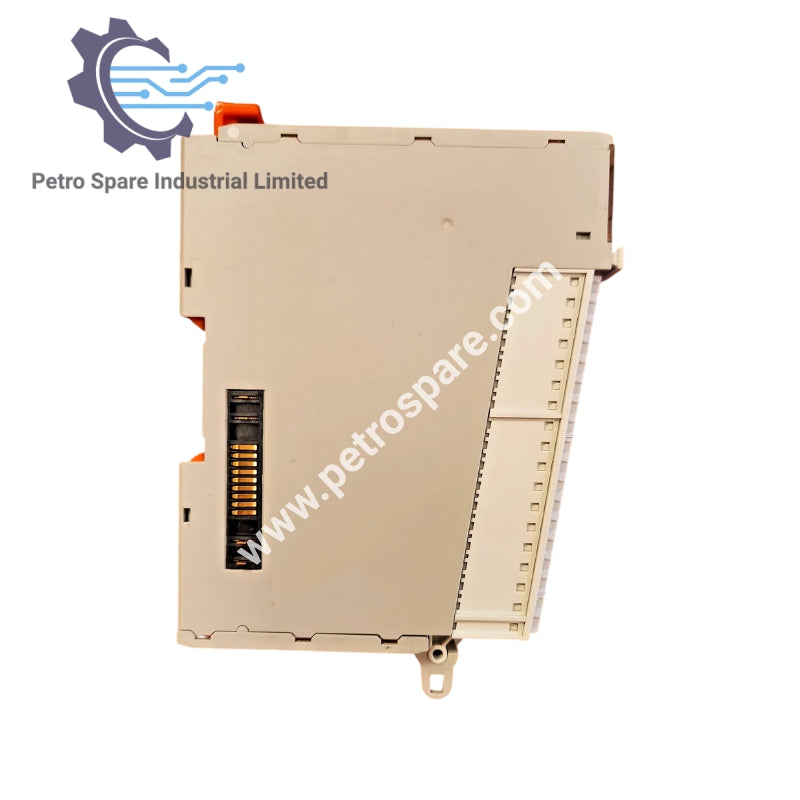

5069-OF8

Общ преглед

• Модел: 5069-OF8

• Тип: Компактен аналогов изходен модул Compact 5000

• Приложение: Осигурява 8 канала за изходен ток/напрежение за системи Compact 5000, предназначени за прецизно управление на аналогови сигнали в индустриалната автоматизация

Електрически характеристики

• Характеристики на аналоговите изходи: ±10 V DC, 0 … 20 mA на канал

• Консумация на MOD захранването: 75 mA @ 18 … 32 V DC

• Пропускателна способност на MOD захранването: 9.55 A @ 18 … 32 V DC (макс.)

• Консумация на SA захранването: 150 mA @ 18 … 32 V DC, 250 mA @ 18 … 32 V DC

• Пропускателна способност на SA захранването: 9.95 A @ 18 … 32 V DC (макс.)

• Ограничение на пропускателната способност: Не превишавайте консумация на ток от MOD или SA захранването от 10 A

Изолация

• Изолационно напрежение: 250 V непрекъснато, тип основна изолация

• Функционална изолация: 50 V между SA захранването и изходните портове

• Бележки относно изолацията: Няма изолация между отделните изходни портове

Условия на околната среда

• Работна температура: 0 … 60 °C (32 … 140 °F)

• Температура на околния въздух (макс.): 60 °C (140 °F)

• Температура при неработещо устройство: –40 … +85 °C (–40 … +185 °F)

• Изпитвателни стандарти:

  • IEC 60068‑2‑1 (работа при студ)

  • IEC 60068‑2‑2 (работа при суха топлина)

  • IEC 60068‑2‑14 (работа при температурен шок)

• Степен на защита на корпуса: Няма (отворен тип)

Окабеляване и свързване

• Сечение на проводника:

  • Винтови връзки: 0.5 … 1.5 mm² (22 … 16 AWG), макс. Ø 3.5 mm (0.14 in)

  • Пружинни връзки: 0.5 … 1.5 mm² (22 … 16 AWG), макс. Ø 2.9 mm (0.11 in)

• Дължина на оголената изолация:

  • Винтови връзки: 12 mm (0.47 in)

  • Пружинни връзки: 10 mm (0.39 in)

---
