1794-ASB

Преглед

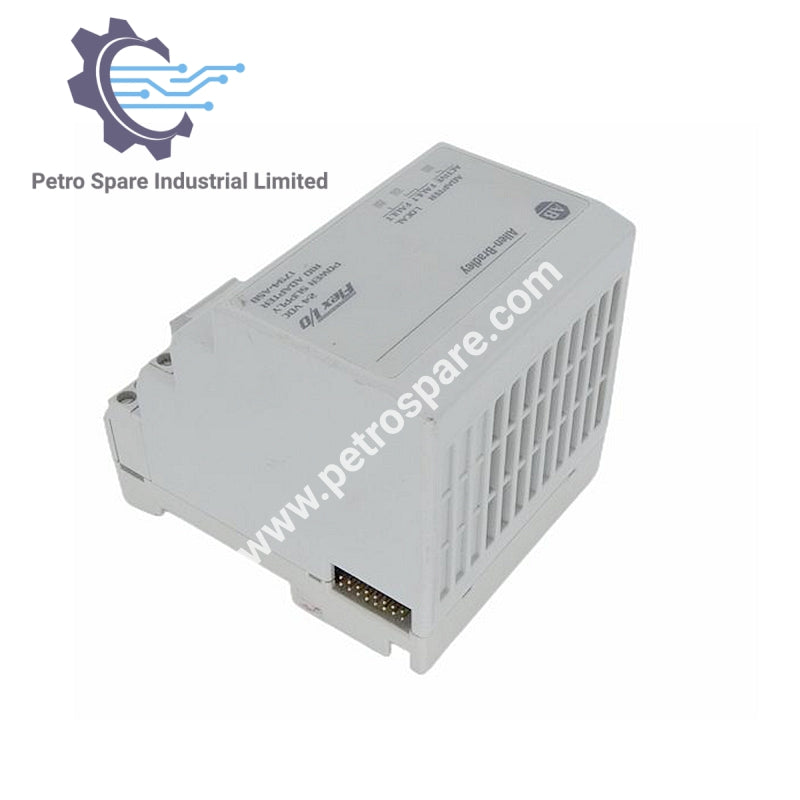

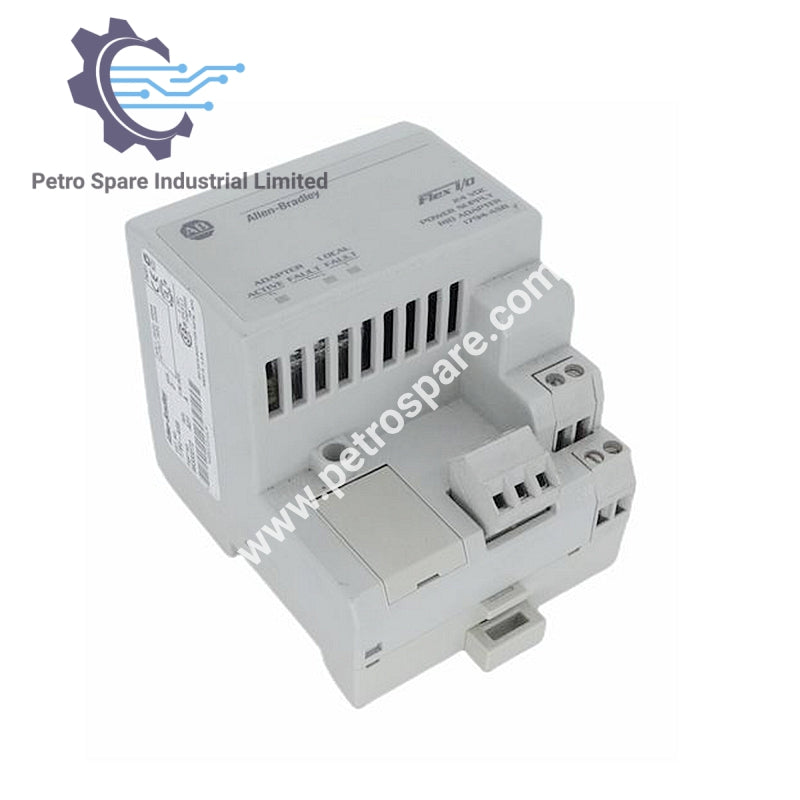

1794-ASB е дистанционен комуникационен адаптер Allen-Bradley Flex I/O.

Идентичност

• Модел: 1794-ASB

• Тип: Дистанционен I/O адаптер

• Серия: Flex I/O (A/B/C/D/E)

• Платформа на контролера: FlexLogix

Комуникация

• Порт: 1 × RIO порт

• Протокол: RIO

• Топология: Верига тип „маргаритка“

• Скорости на пренос на данни: 57.6 / 115.2 / 230.4 Kbps

• Кабел: Belden 9463 или еквивалентен

Индикатори

• Светодиоди за статус: Захранване, Адаптер активен, Грешка на адаптера, Локална грешка

Електрически характеристики

• Напрежение: 24 V DC

• Външно захранване: 450 mA @ 24 V DC

• Консумация на енергия: 330 mA @ 24 V DC

• Разсейване на мощност: 4.6 W @ 31.2 V DC

• Термично разсейване: 15.7 BTU/ч @ 24 V DC

Механични и монтажни характеристики

• Капацитет на модула: До 8 модула

• Монтаж: DIN шина

• Кутия: IP20, отворен тип

Оценки за околната среда

• Работна температура: 0…55 °C (32…131 °F)

• Температура на съхранение: -40…85 °C (-40…185 °F)

• Вибрации: 5 g @ 10–500 Hz (IEC 68-2-6)

• Удар: 30 g пиково ускорение, 11 (+1) ms ширина на импулса

---
