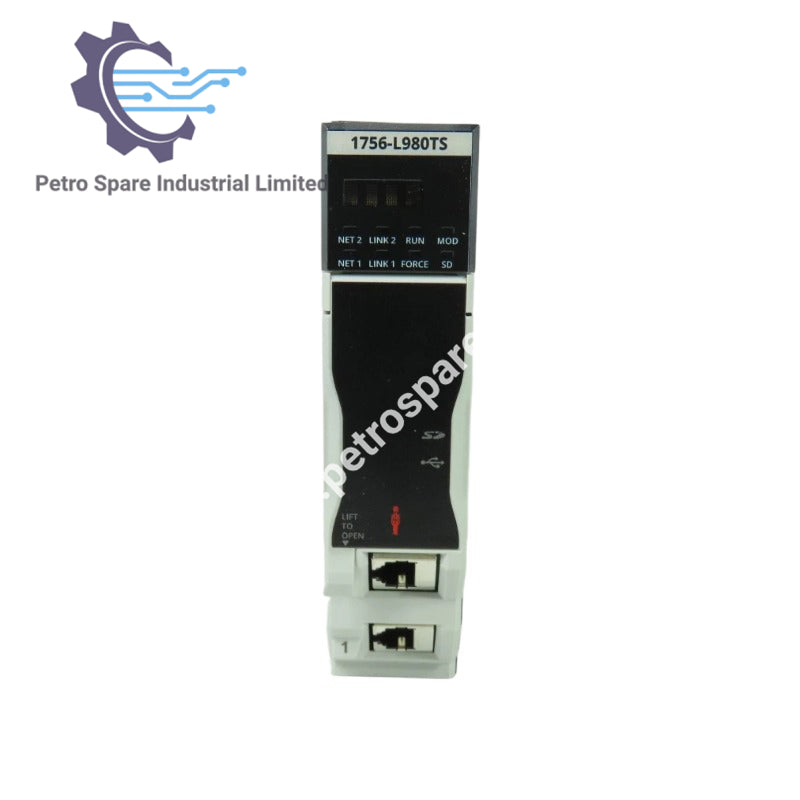

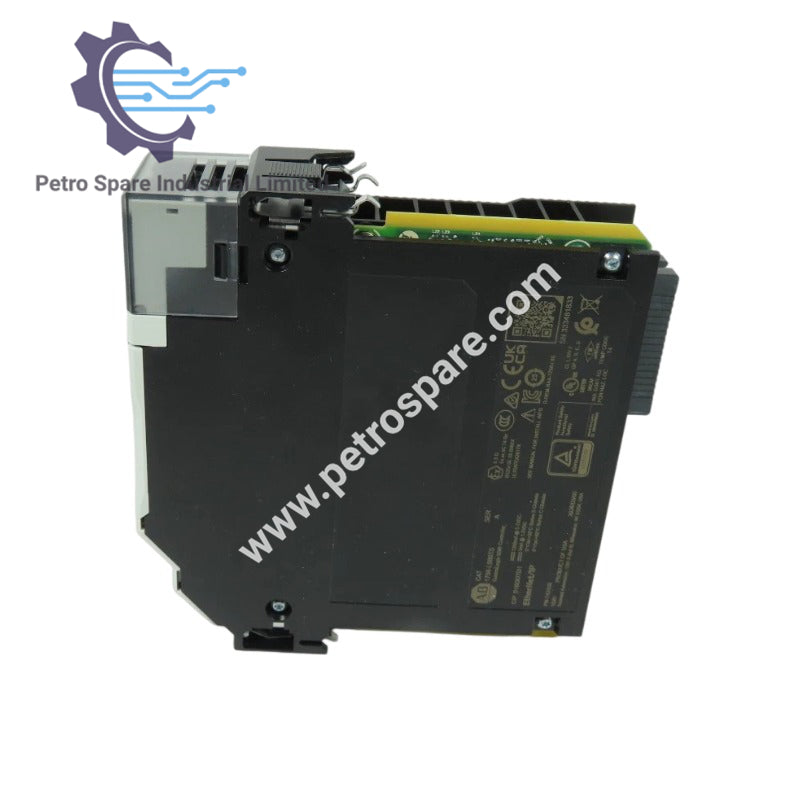

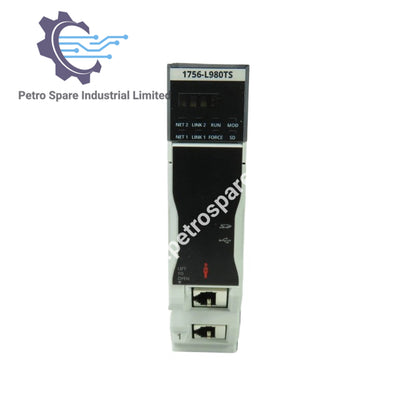

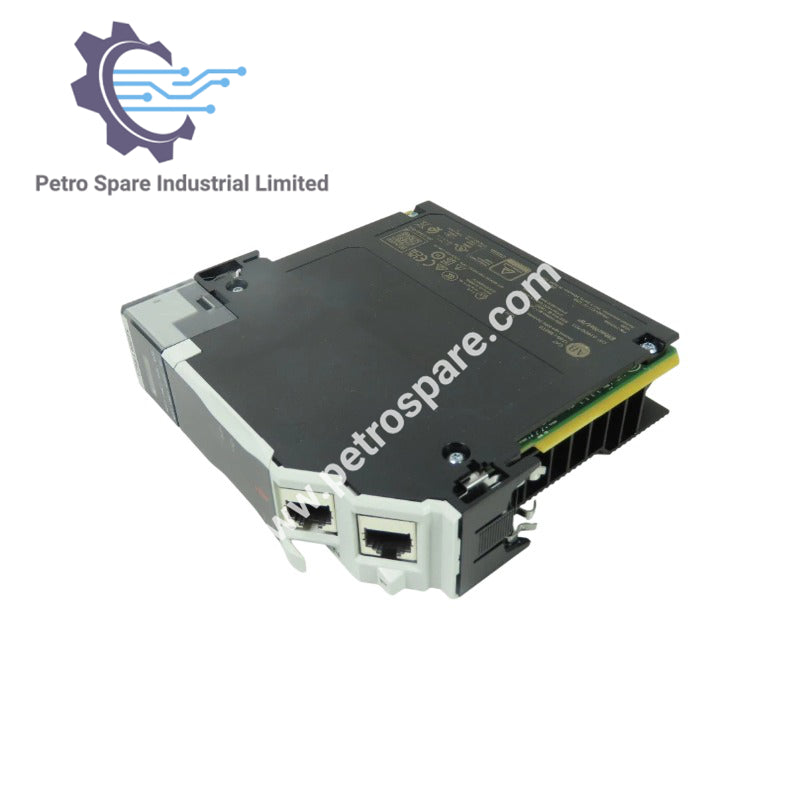

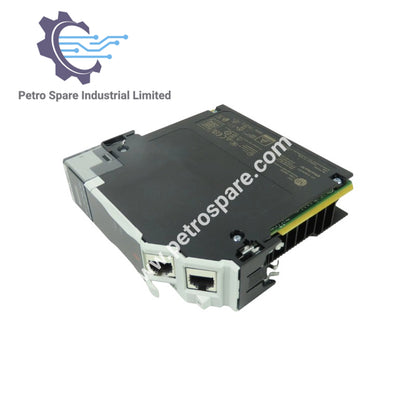

1756-L980TS

Преглед

• Определение на типа продукт: Контролер ControlLogix 5590
• Модел: 1756-L980TS
• Описание: Високопроизводителен контролер ControlLogix 5590 с два вградени Ethernet порта
• Задачи: 32 задачи (включително непрекъснати, периодични и събитийни комбинации от задачи), до 1000 програми на задача

Комуникационни портове

• Вградени комуникационни портове: 2 вградени Ethernet порта (10/100/1000 Mbps)
• USB порт: USB 2.0 Type-C (пълна скорост 12 Mbps; не захранва външни устройства; само за програмиране, конфигурация, актуализации на фърмуера и онлайн редакции)

Ethernet производителност

• Ethernet скорост: 10/100/1000 Mbps

Капацитет на входно-изходни устройства (Клас 0/1)

• Без CIP сигурност: 164 000 пакета/секунда
• С интегритетна защита: 60 000 пакета/секунда
• С интегритетна и конфиденциална защита: 30 000 пакета/секунда

Капацитет на скорост на съобщения (Клас 3)

• HMI/MSG без CIP сигурност: 4 000 съобщения/секунда
• HMI/MSG с интегритетна защита: 3 000 съобщения/секунда
• HMI/MSG с интегритетна и конфиденциална защита: 2 700 съобщения/секунда
• Преден порт (без партньор за сигурност) без CIP сигурност: 2 000 съобщения/секунда
• Преден порт (без партньор за сигурност) с интегритетна защита: 1 500 съобщения/секунда
• Преден порт (без партньор за сигурност) с интегритетна и конфиденциална защита: 900 съобщения/секунда
• Задна шина (без партньор за сигурност): 7 000 съобщения/секунда (с използване на множество модули 1756-EN4TR)
• Задна шина (с партньор за сигурност): 2 000 съобщения/секунда
• Задна шина (Logix излишък): 2 000 съобщения/секунда

Комуникационни опции

• Поддържани мрежи: EtherNet/IP, ControlNet, DeviceNet, SERCOS, мрежи на трети страни за процеси и устройства
• Максимален брой възли в EtherNet/IP: 600 възли
• Максимален брой възли в OPC UA: 100 000 възли

---
