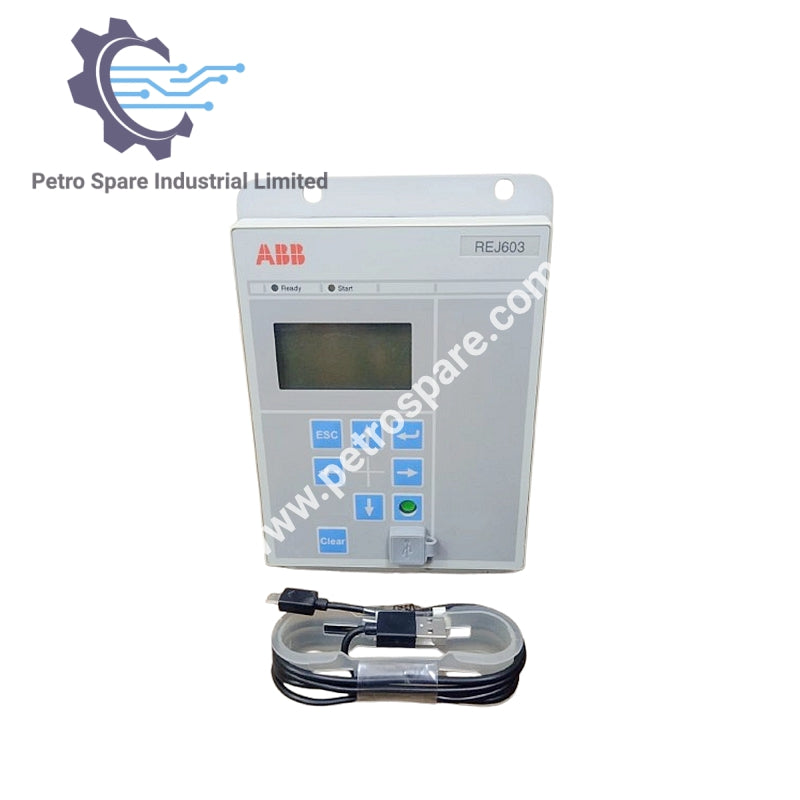

REJ603

Преглед на продукта

REJ603 е самозахранващо се реле за защита на фидер, проектирано за разпределителни мрежи, осигуряващо надеждна защита на базата на ток без необходимост от допълнително захранване.

Идентификация

• Идентификатор на продукта: REJ603

• Тип: Самозахранващо се реле за защита на фидер

• Приложение: Защита на фидер в разпределителни системи

• Форм фактор: Компактно реле

Размери

• Ширина: 96 мм

• Височина: 192 мм

• Дълбочина: 128 мм

• Тегло без HMI: 1.1 кг

• Тегло с HMI: 1.2 кг

Захранващи входове

• Номинална честота: 50/60 Hz

• Номинален първичен ток на фазовите входове: Конфигурируем чрез тип CT

• Обхват на референтния ток за тип CT:

  • REJ603 CT14: 5–25 A

  • REJ603 CT15: 10–80 A

  • REJ603 CT16: 20–125 A

  • REJ603 CT17: 40–250 A

  • REJ603 CT18: 100–400 A

Термична устойчивост

• Постоянна: 1.2 × Imax

• За 1 секунда: 25 kA първичен ток

• За 3 секунди: 15 kA първичен ток

Динамична токова устойчивост

• Полувълна: 37.5 kA първичен ток

Заземяващ вход

• Номинален ток In: 5 A

• Постоянна термична устойчивост: 17 A

• За 1 секунда: 100 A

• Динамична устойчивост на полувълна: 250 A

Входно съпротивление

• Стойност: 0.03 Ω

---
