6ES7332-7ND02-0AB0

Преглед на продукта

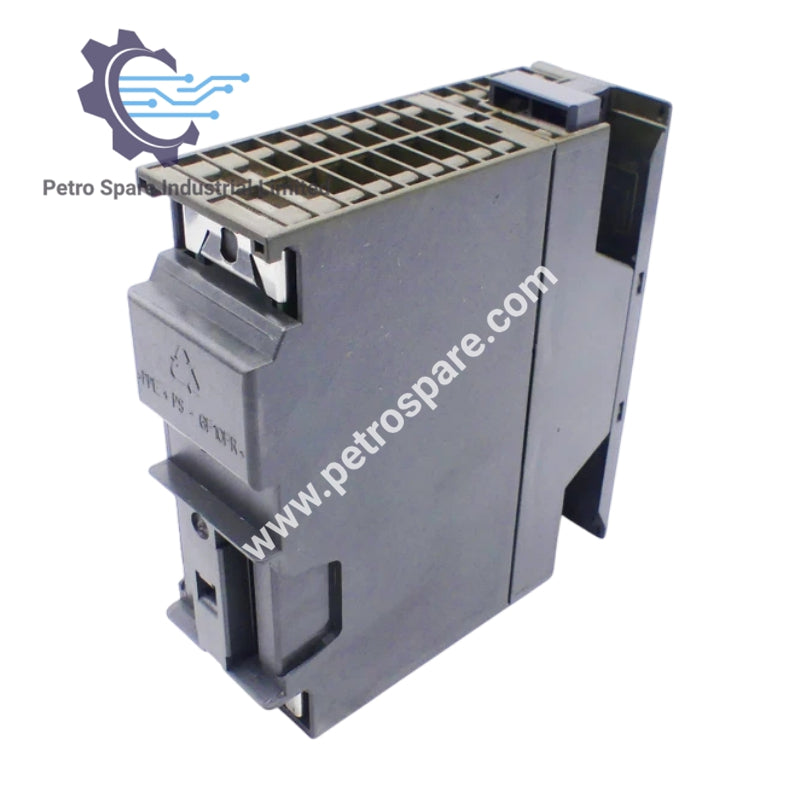

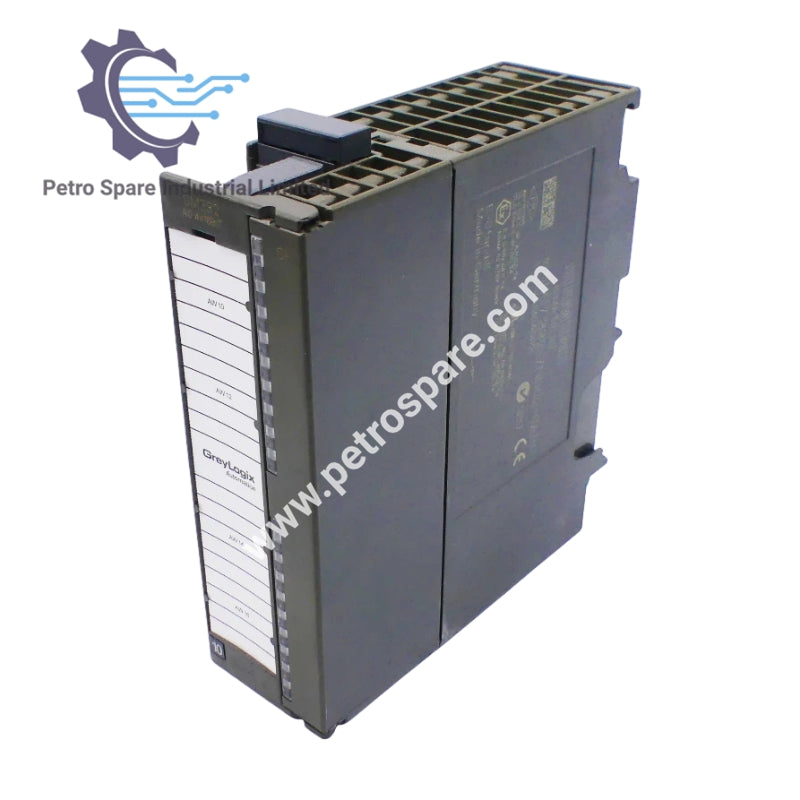

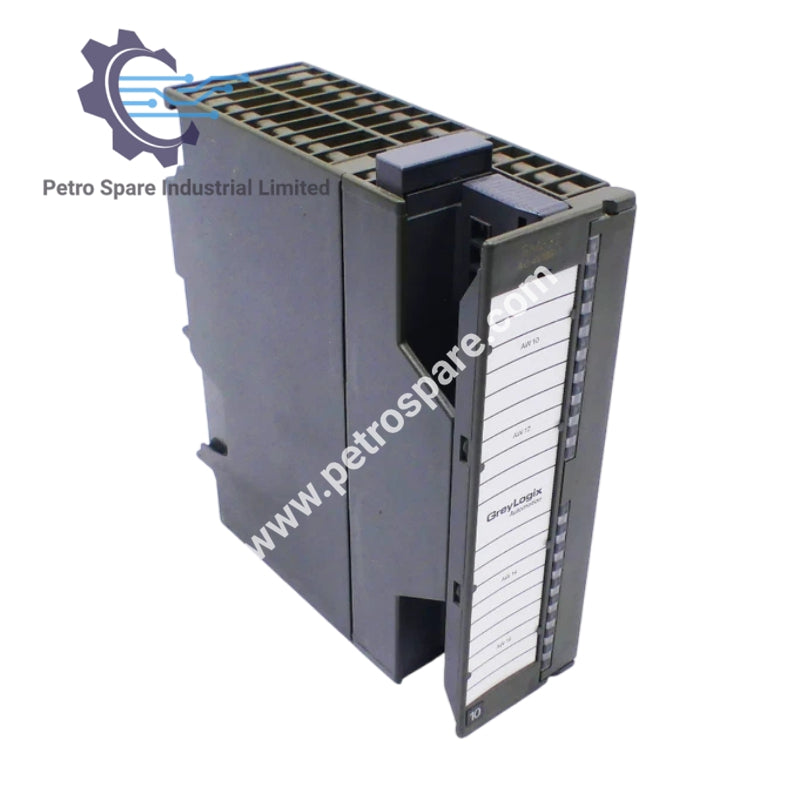

6ES7332-7ND02-0AB0 е аналогов изходен модул SIMATIC S7-300 SM 332, който предоставя 4 изолирани аналогови изходни канала с 16-битова резолюция и поддръжка на множество диапазони за напрежение и ток.

Технически характеристики

• Захранващо напрежение: 24 V DC номинално напрежение на товара с защита срещу обратна полярност; консумация на ток от шината до 120 mA и захранване на товара до 290 mA (без товар)

• Консумация на енергия: Типична загуба на мощност 3 W

• Аналогови изходи: 4 изолирани канала; напрежените изходи са защитени от късо съединение с максимален ток при късо съединение 40 mA; напрежение без товар на токовия изход до 18 V

• Диапазони на сигнала: 0–10 V, 1–5 V, ±10 V, ±20 mA и 0/4–20 mA

• Резолюция и преобразуване: 16-битова резолюция включително знак с възможност за преобразуване и интеграция на канал

• Изолация: Галванична изолация, тествана при 1 500 V DC за всеки канал

• Свързване и кабели: Изисква 20-пинов преден конектор; поддържа дължина на екраниран кабел до 200 m

---
