6ES7234-4HE32-0XB0

Общ преглед

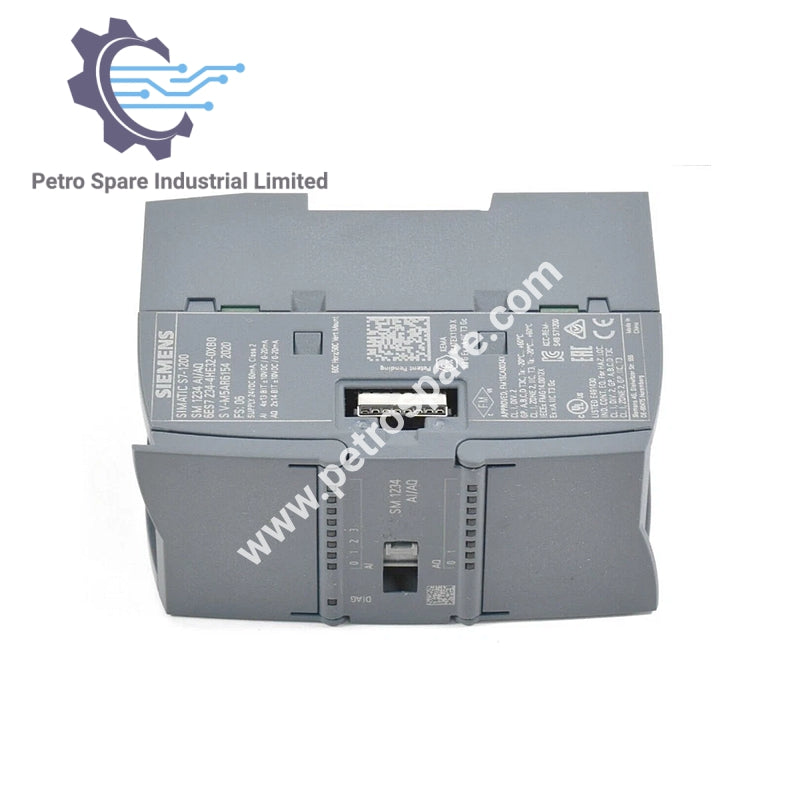

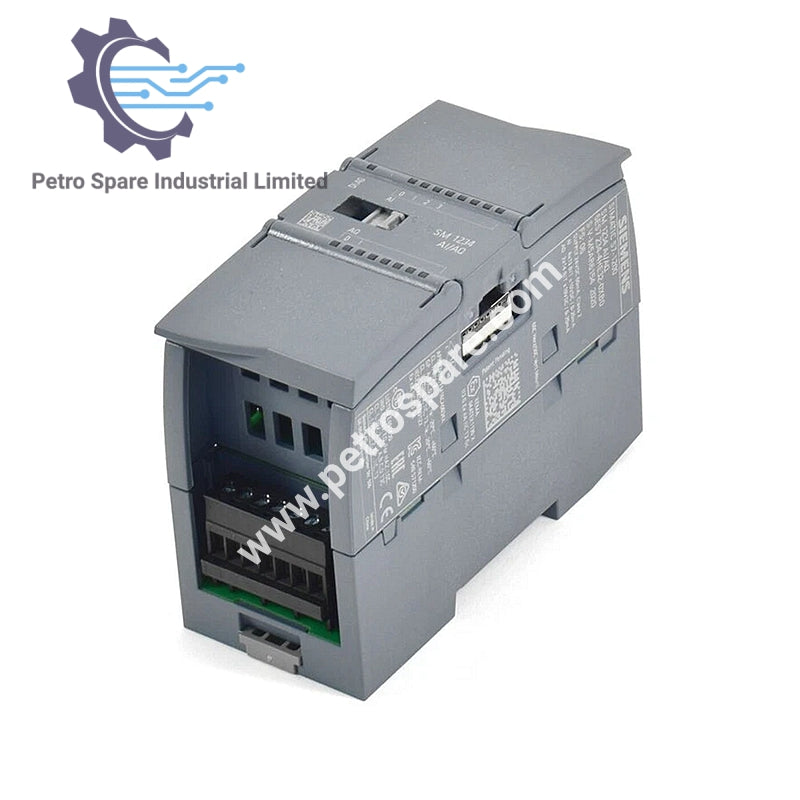

Siemens 6ES7234-4HE32-0XB0 е аналогов входно-изходен модул SIMATIC S7-1200 SM 1234 с 4 аналогови входа и 2 аналогови изхода, поддържащ сигнали за напрежение и ток с резолюция 13/14 бита.

Обща информация

• Обозначение на типа продукт: SM 1234 (AI 4×13-bit / AQ 2×14-bit)

• Аналогови входове: 4 канала (диференциални за ток или напрежение)

• Аналогови изходи: 2 канала (за ток или напрежение)

Електрически характеристики

• Номинално захранващо напрежение (DC): 24 V

• Консумация на ток (типична): 60 mA

• Ток на шината на задната платка (5 V DC): типично 80 mA

• Разсейвана мощност (типична): 2 W

• Максимално входно напрежение (граница на повреда): 35 V

• Максимален входен ток (граница на повреда): 40 mA

• Време на цикъла (всички канали): макс. 625 µs

Диапазони на аналоговите сигнали

• Диапазон на входното напрежение: ±10 V

• Диапазон на изходното напрежение: -10 V до +10 V

• Диапазони на изходния ток: 0–20 mA и 4–20 mA

Условия на околната среда

• Работна температура: -20 °C до 60 °C (хоризонтален монтаж)

• Вертикален монтаж: -20 °C до 50 °C

Физически размери

• Ширина: 45 mm

• Височина: 100 mm

• Дълбочина: 75 mm

Тегло

• Приблизително тегло: 220 g

---
