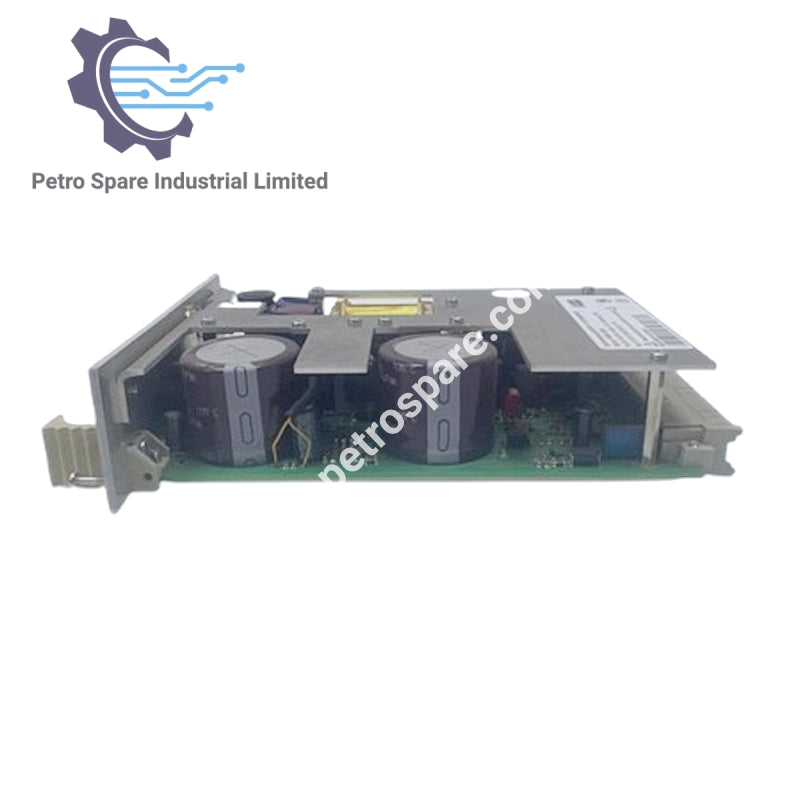

560PSU01

Преглед

ABB 560PSU01 е захранващ блок, предназначен за шкафове RTU560. Той осигурява двойни постоянни токови изходи, възможност за резервно захранване и галванична изолация за надеждна работа в системи за индустриална автоматизация.

Обща информация

• Модел: 560PSU01

• Тип: Захранващ блок за шкафове RTU560

• Съвместимост: Подходящ за резервно захранване в 560MPR03 / 560SFR02

• Тегло: 0.6 кг

• Размери: 160 × 100 мм, формат евро карта 3HE, преден панел 8R (40 мм)

• Корпус: Печатна платка

• Монтаж: Инсталация в шкаф RTU560

Входни характеристики

• Обхват на напрежение: 110–220 VDC

• Толеранс: −20% до +15%

• Прекъсване на напрежението: ≤50 ms, 0% Un, >48 VDC

• Максимален входен ток: 0.6–0.3 A

• Стартов ток: <10 A, 50 µs–1.5 ms (IEC 60870‑4 Клас S1)

• Предпазител: F1 = 3.15 A T

• Ефективност: 62%

• Външен прекъсвач: Изисква се ток на сработване 10 A на положителния проводник

• Защита от обратна полярност: Да

• Галванична изолация: Да, между първични и вторични вериги

Изходни характеристики

• Обща изходна мощност: 44.3 W

• Намаляване на мощността: −2.5% на Келвин при ≥50 °C

• Изход U1: 5.1 VDC, толеранс 5.0–5.3 VDC, ток 0.2–5.5 A, остатъчна пулсация ≤30 mVss

• Изход U2: 24 VDC, толеранс 22.4–26.3 VDC, ток 0–0.7 A, остатъчна пулсация ≤80 mVss

---
