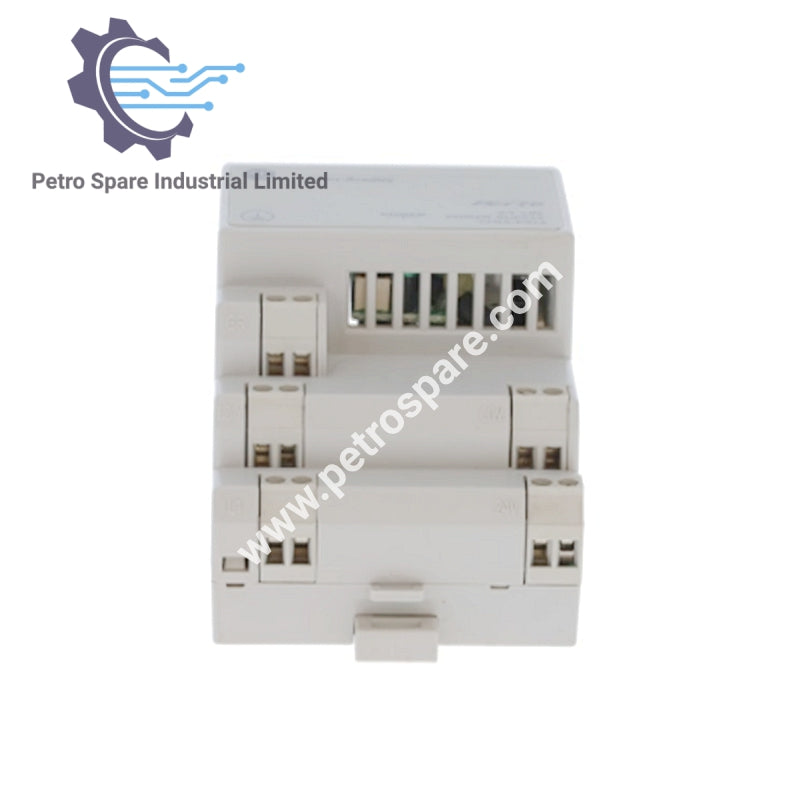

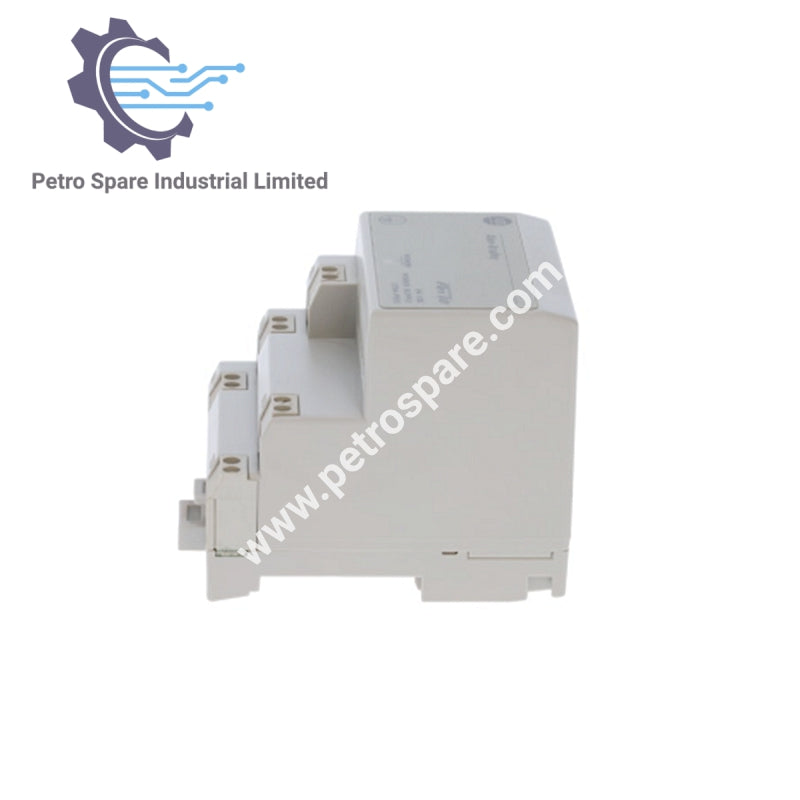

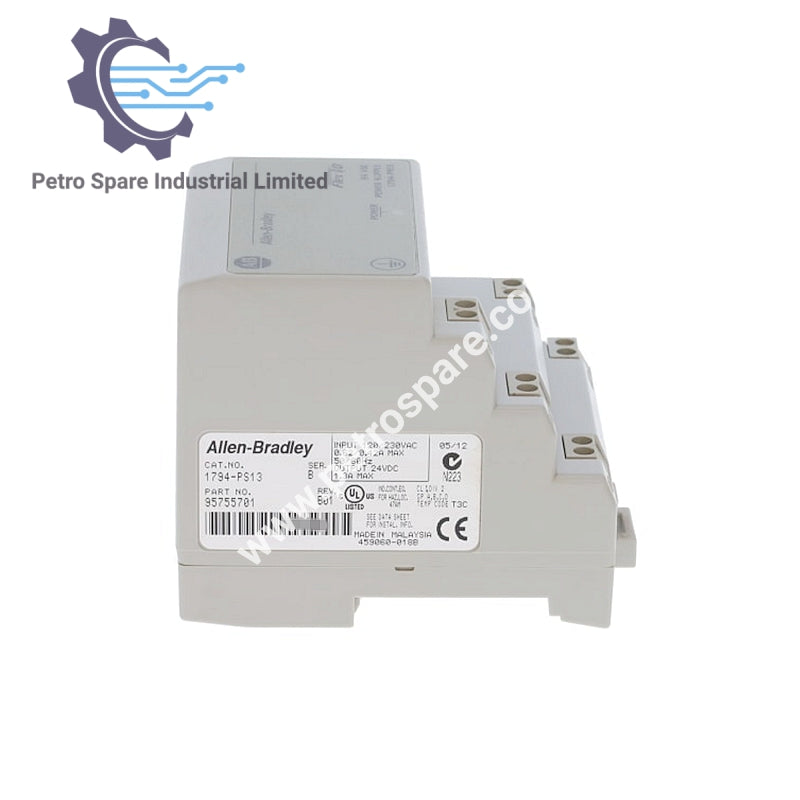

1794-PS13

Общ преглед

1794-PS13 е захранващ модул Allen-Bradley FLEX I/O, предназначен да осигурява стабилизиран изход 24 V DC за адаптери и модули FLEX I/O, като поддържа до 4 адаптера.

Идентификация на модула

• Модел: 1794-PS13

• Тип продукт: Захранващ модул FLEX I/O

• Производител: Allen-Bradley Rockwell

Входни спецификации

• Номинално захранващо напрежение:

  • 120 V AC, 50/60 Hz; макс. 0,6 A

  • 230 V AC, 50/60 Hz; макс. 0,42 A

• Диапазон на напрежението: 85…265 V AC

• Честотен диапазон: 47…63 Hz

• Входен ток (макс.): 0,7 A

• Пусков ток: обикновено 40 A, 1 AC цикъл при 265 V AC, 55 °C

• Прекъсване: Изходът остава в рамките на спецификацията, когато входът отпадне за 1/2 цикъл при 47 Hz, 85 V AC и максимален товар

Изходни спецификации

• Номинално изходно напрежение: +24 V DC

• Диапазон на напрежението: 20,4…27,6 V DC (включва шума и 5% пулсации AC)

• Изходен ток (макс.): 1,3 A

• Изходна мощност: 31,2 W

• Изходни пулсации (макс.): 1200 mV пик-пик

• Минимален товар: 0 mA

• Изходен импулсен ток: Достатъчен за захранване на 4 адаптера

---
