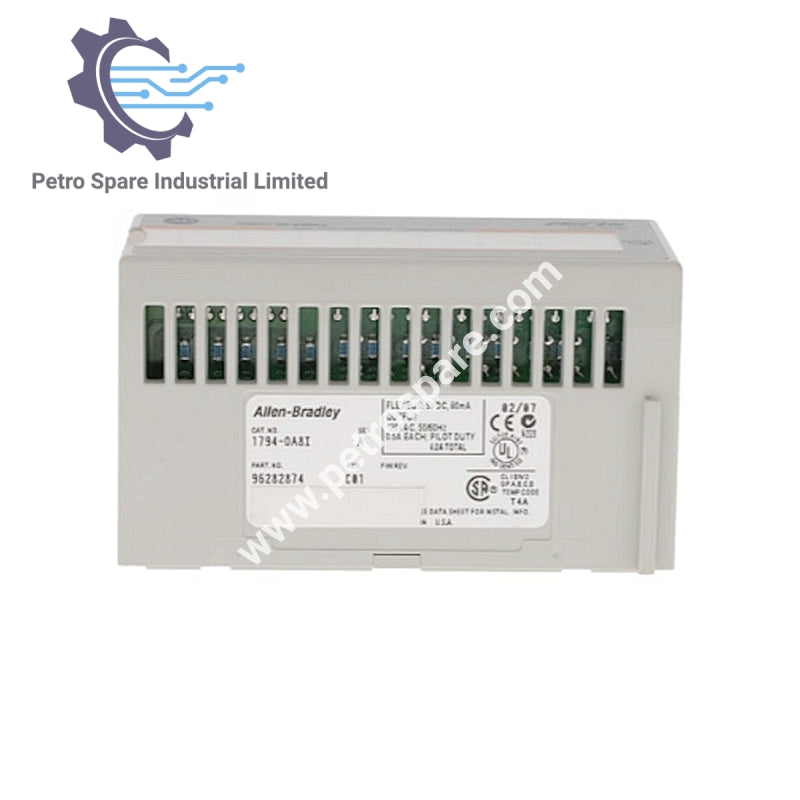

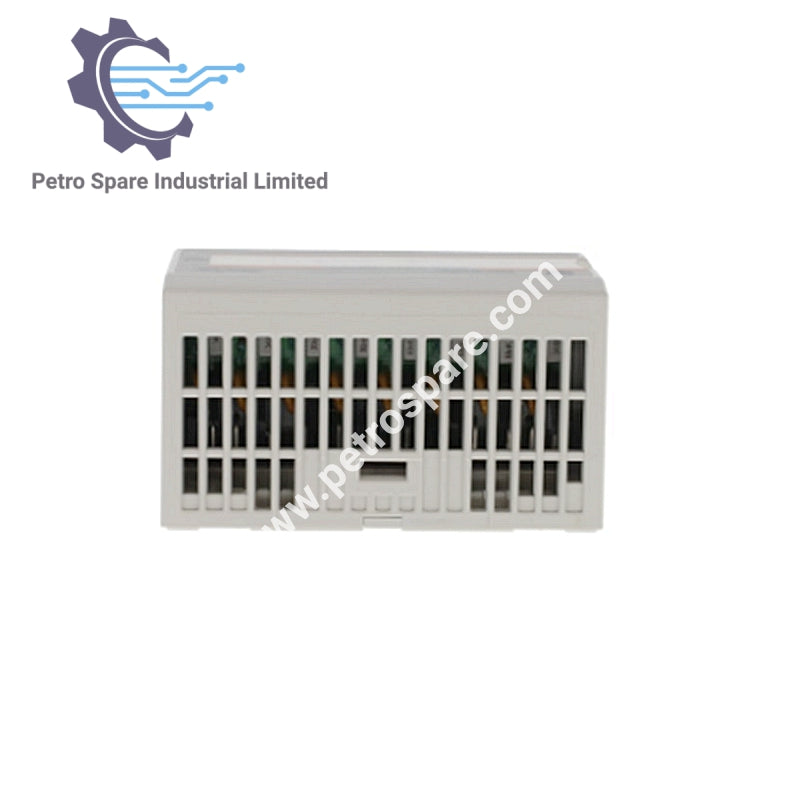

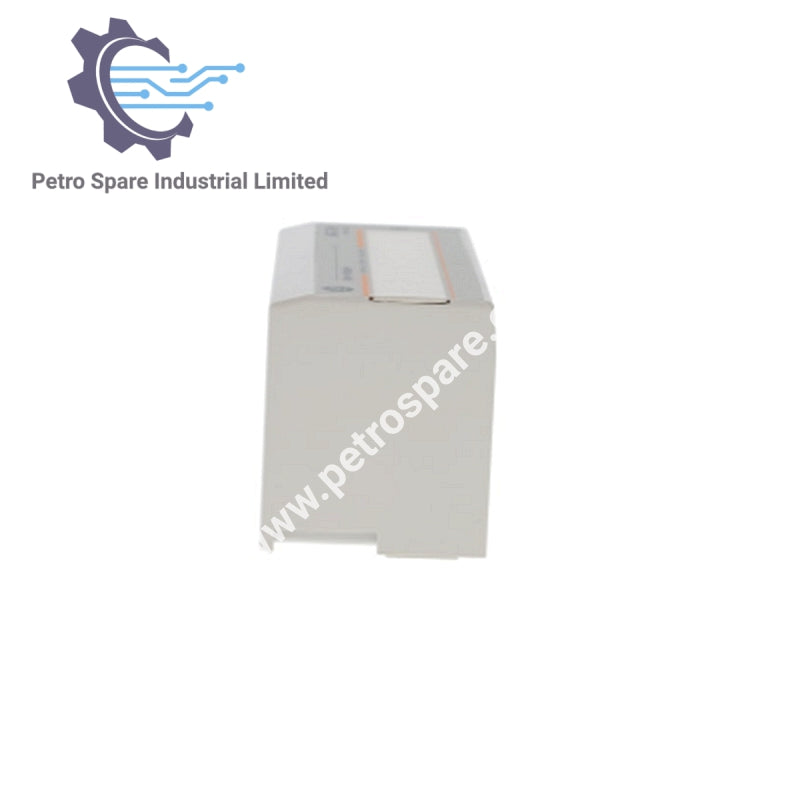

1794-OA8I

Описание

• № на продукта: 1794-OA8I

• Тип: Модул за цифров изход за променлив ток

• Производител: Allen‑Bradley (Rockwell Automation)

Електрически характеристики

• Брой изходи: 8, галванично изолирани

• Препоръчителна клемна база: 1794‑TBN(1), 1794‑TBNF, 1794‑TB2, 1794‑TB3, 1794‑TB3S, 1794‑TBKD, 1794‑TBNK, 1794‑TBNFK, 1794‑TB3K, 1794‑TB3SK

  • (1) При използване на 1794‑TBN са необходими спомагателни клемни блокове

• Изходно напрежение (мин.): 85 V AC

• Изходно напрежение (ном.): 120 V AC

• Изходно напрежение (макс.): 132 V AC

• Номинален изходен ток: 4.0 A (8 изхода × 500 mA)

• Ток във включено състояние (мин.): 5.0 mA на изход

• Ток във включено състояние (макс.):

  • 500 mA на изход при 55 °C (131 °F) – достатъчен за задействане на моторен пускател Allen‑Bradley Bulletin 500, размер NEMA 3

  • 750 mA на изход при 35 °C (95 °F)

  • 1.0 A на 4 несъседни изхода, 500 mA на останалите 4 изхода при 30 °C (86 °F)

• Пад на напрежението във включено състояние (макс.): 1.0 V при 0.5 A

• Импулсен ток: 7 A за 40 ms, повтаряем на всеки 8 s

• Ток на утечка в изключено състояние (макс.): 2.25 mA

Изолация

• Изолационно напрежение: 120 V непрекъснато, между полевата страна и задната платка, между каналите

• Изпитано: 1250 V AC за 60 s

• Изолация: Между отделните канали

---
