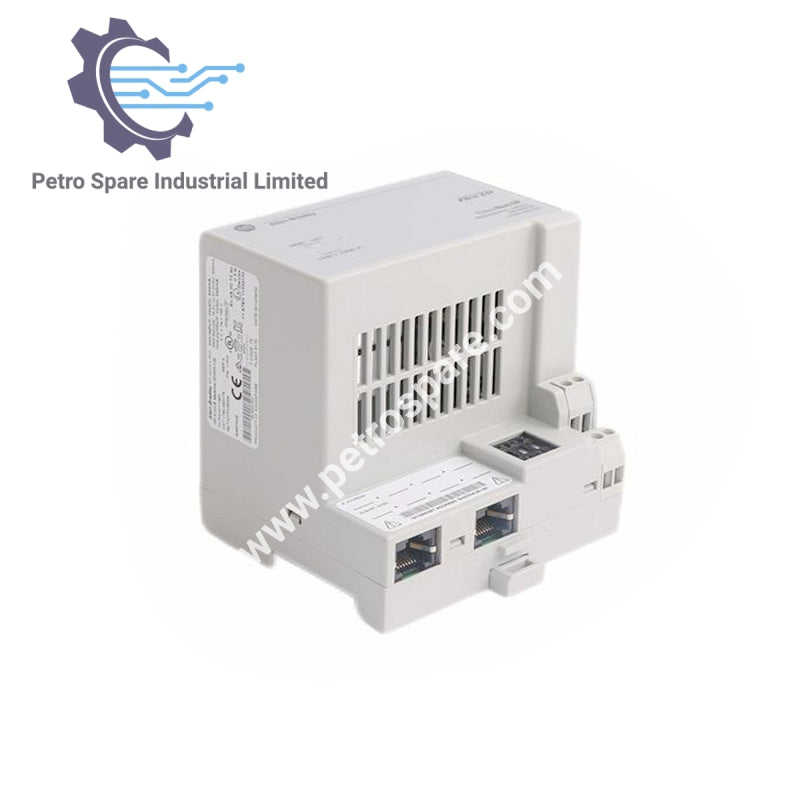

1794-AENTR

Описание

• № на продукта: 1794-AENTR

• Тип: Резервиран Ethernet адаптерен модул

• Производител: Allen‑Bradley (Rockwell Automation)

Физически данни

• Тегло: 0.56 lbs (0.26 kg)

• Монтаж: DIN шина

• Тип защита на корпуса: Няма (отворен тип)

Електрически номинални стойности

• Номинално напрежение: 24 V DC

• Диапазон на входното напрежение: 19.2–31.2 V DC

• Разсейвана мощност: 6.1 W @ 19.2 V DC

• Топлинно разсейване: 20.8 BTU/hr @ 24 V DC

• Консумация на ток: 400–500 mA @ 24 V DC

• Ток на Flexbus: 640 mA макс. @ 5 V DC

• Изолационно напрежение: 50 V непрекъснато

• Пусков ток: 18 A за 2 ms

Комуникация

• Комуникационен порт: Два RJ45

• Поддържан протокол: EtherNet/IP

• Поддържани топологии: Линейна

• Скорост на пренос на данни: 10–100 Mbps

• Скорост на комуникация: 10/100 Mbps

• Индикатори: Състояние на модула; Състояние на мрежата; Състояние на Link1; Състояние на Link2

• Ethernet кабел: RJ45 Cat.5

• Сечение на проводника: 0.34–2.5 mm² (22–12 AWG) многожилен меден проводник, с номинална температура 75 °C или по-висока, изолация ≤ 1.2 mm

Условия на околната среда

• Работна температура: 0–55 °C (32–131 °F)

• Температура на съхранение: −40–85 °C (−40–185 °F)

• Вибрации: 5 g @ 10–500 Hz съгласно IEC 60068‑2‑6

• Удар при работа: пиково ускорение 30 g, продължителност на импулса 11 (+1) ms

---
