1769-PA4K

Преглед на продукта

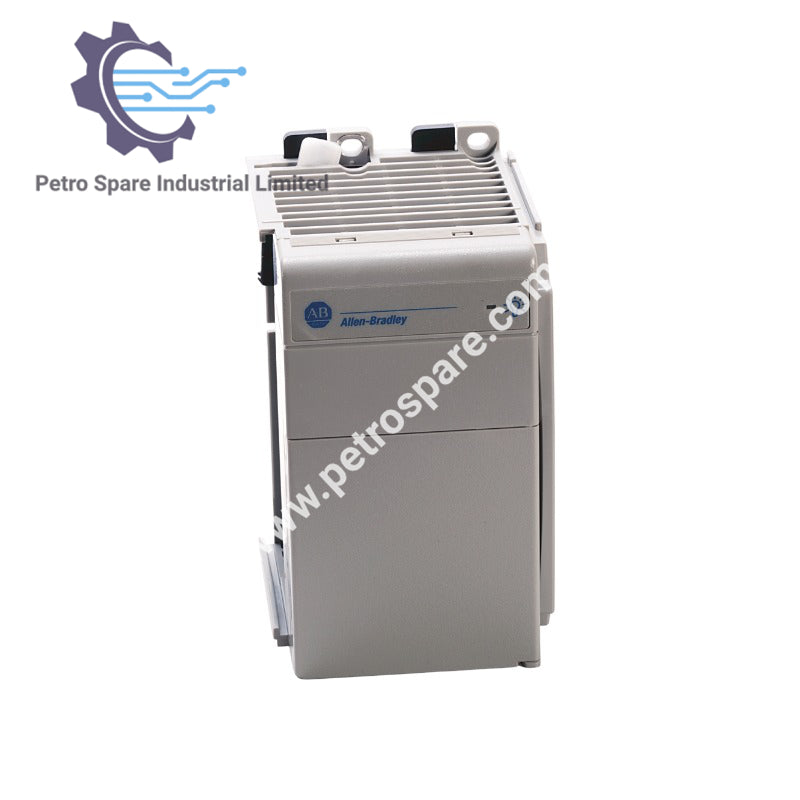

1769-PA4K Allen-Bradley CompactLogix Selectable AC 4A/2A Power Supply е модул за захранване с избираем AC вход, проектиран да осигурява регулирани 5V и 24V DC изходи за контролери и I/O модули CompactLogix.

Електрически характеристики

• Обхват на входното напрежение: 85–265 V AC или 170–265 V AC (избира се с превключвател)

• Номинално входно напрежение: 120 V / 220 V AC

• Консумация на мощност: 200 VA при 120 V AC / 240 VA при 240 V AC

• Разсейване на мощност: 18 W при 60 °C (140 °F)

• Токова способност при 5V: 4.0 A

• Токова способност при 24V: 2.0 A

Изолация и тестове

• Изолационно напрежение: 265 V непрекъснато, тип с подобрена изолация (изисква се заземяване IEC клас 1)

• Рутинно тестово напрежение: 2596 V DC за 1 секунда

• Тестов път: AC вход → система, AC вход → 24 V DC потребителско захранване

Механични характеристики

• Тип предпазител: Wickmann 19193-6.3A / Littelfuse 021706.3MXP

• Тегло (прибл.): 630 г (1.39 lbs)

• Размери (В × Ш × Д): 118 × 70 × 87 мм (4.65 × 2.76 × 3.43 инча)

• Метод на монтаж: Монтаж на DIN шина или панел

---
