1766-L32BWA

Преглед

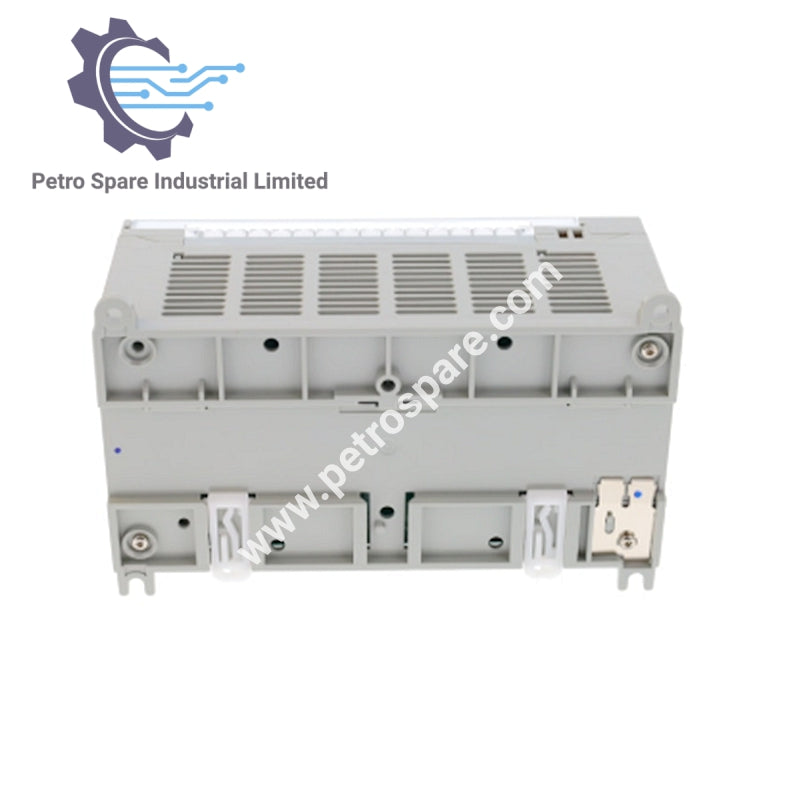

1766-L32BWA е контролер Allen-Bradley MicroLogix 1400 с 32 входно-изходни точки, вграден RTC и универсални комуникационни интерфейси за индустриална автоматизация.

Идентификация

• Номер на частта: 1766-L32BWA

• Тип: Контролер

• Семейство: MicroLogix 1400

• Тегло: 0.94 кг (2.06 lbs)

Конфигурация на входно-изходните точки

• Общо входно-изходни точки: 32

• Цифрови входове (бързи): 12 × 24 V DC

• Цифрови входове (нормални): 8 × 24 V DC

• Релейни изходи: 12

• Брой канали: 20 IP, 12 OP

• Обхват на аналогов входен сигнал: Няма

• Резолюция: 12 бита

Електрически данни

• Работно захранване: 110–240 V AC

• Захранване: 100/240 V AC

• Входяща мощност: 100–240 V AC

• Работна честота: 47–63 Hz

• Консумация на енергия: 120 VA

• Пусков ток (120 V AC): 25 A за 8 ms

• Пусков ток (240 V AC): 40 A за 4 ms

Механични данни

• Размер на проводника: 22–14 AWG

• Дължина на кабела: 30 м

Функционални характеристики

• Памет: 20 KB

• Характеристика: Вграден реално-времеви часовник (RTC)

Комуникация

• Портове: 1 × RS232/RS485, 1 × Ethernet, 1 × RS232

• Поддържани протоколи (Сериен): DF1, ASCII, MODBUS RTU, DNP3, DH485

• Поддържани протоколи (Ethernet): Ethernet I/P, DNP3, MODBUS TCP/IP

---
