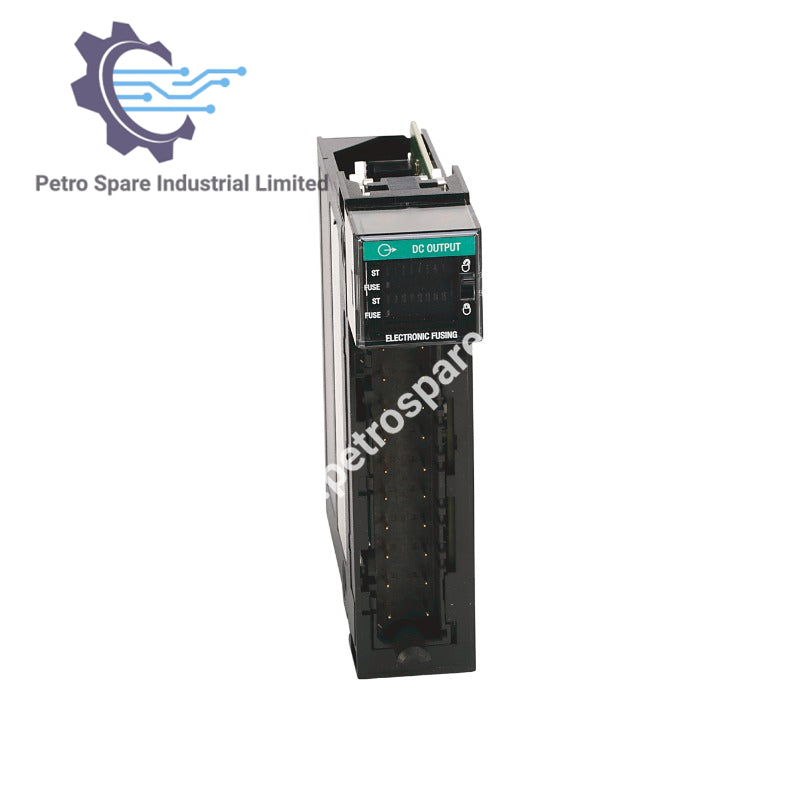

1756-OB16EK

Преглед

• Обозначение на типа продукт: DC модул с цифров изход
• Модел: 1756-OB16EK
• Описание: 16-точков електронно защитен модул с цифров изход, 12/24V DC източник, 8 точки/група
• Категория напрежение: 12/24V DC източник
• Работен диапазон на напрежение: 10…31.2V DC

Спецификации на изхода

• Брой изходи: 16 (електронно защитени, 8 точки/група)
• Максимален ток на изтичане в изключено състояние на точка: 1 mA
• Максимално напрежение при включено състояние: 400 mV DC @ 1 A
• Максимален ток на точка: 1 A @ 60 °C
• Максимален ток на модул: 8 A @ 60 °C
• Типичен пиков ток на точка: 2 A за 10 ms, повтарящ се на всеки 2 s @ 0 °C, 24V DC
• Минимален товарен ток: 3 mA на точка

Време на забавяне на изхода

• От изключено към включено: 70 µs номинално / 1 ms макс
• От включено към изключено: 360 µs номинално / 1 ms макс

Захранване и разсейване

• Ток при 5.1V: 250 mA
• Ток при 24V: 2 mA
• Обща мощност на задната шина: 1.32 W
• Максимално разсейване на мощност: 4.1 W @ 60 °C
• Термично разсейване: 13.98 BTU/ч

Защита и диагностика

• Защита с предпазители: Електронно защитени на групи

Функции и конфигурация

• Планирани изходи: Синхронизация до 16.7 s макс, спрямо Координирано системно време
• Състояния в режим на повреда на точка: Задържане на последното състояние, Включено или Изключено (по подразбиране Изключено)
• Състояния в програмируем режим на точка: Задържане на последното състояние, Включено или Изключено (по подразбиране Изключено)
• Ключ за модул: Електронен, конфигурируем софтуерно

Изолация

• Изолационно напрежение: 250V непрекъснато (основен тип изолация, изходи към задната шина и между групи изходи)
• Няма изолация между отделните изходи в група

Физически спецификации

• Подвижни клемни блокове: 1756-TBNH, 1756-TBSH
• Ключ за RTB: Механичен, дефиниран от потребителя

---
