1756-L83EPXT

Преглед

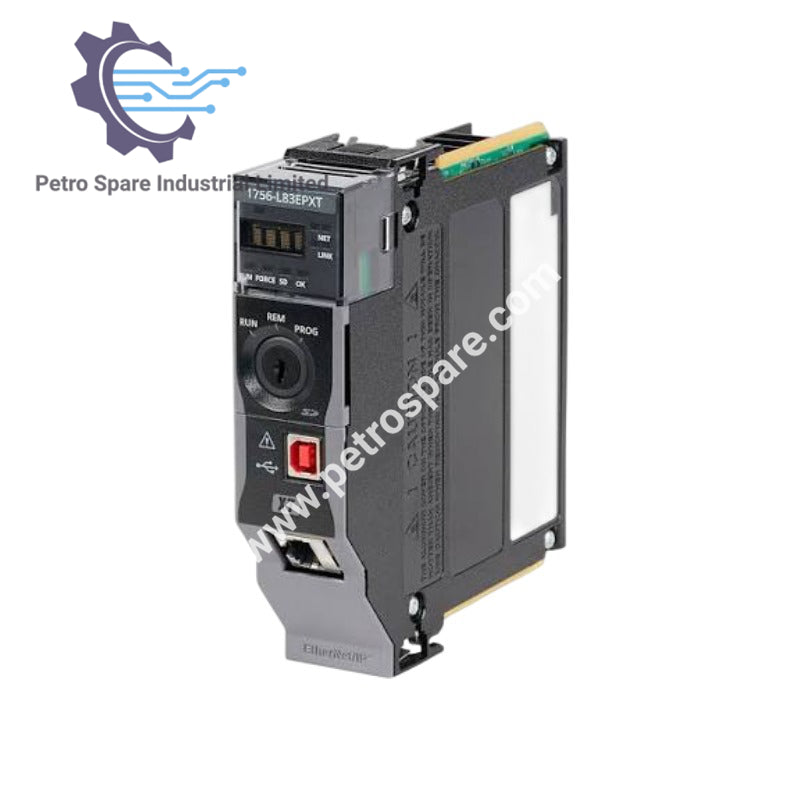

• Определение на типа продукт: Контролер ControlLogix 5580 Process XT
• Модел: 1756-L83EPXT
• Описание: Процесен контролер с разширена температура (XT) с двойни вградени Ethernet портове, предназначен за приложения в сурови среди
• Задачи на контролера: 32 задачи, включително комбинация от една непрекъсната, периодична и събитийна задача; 1000 програми/задача

Комуникационни портове

• Вградени комуникационни портове: 1 USB порт + 1 вграден Ethernet порт
• Комуникация през USB порт: USB 2.0, пълна скорост (12 Mbps); само за програмиране, конфигурация, актуализация на фърмуера и онлайн редакции (временно локално програмиране, не за постоянно свързване; не използвайте в опасни зони)
• Ethernet производителност: 10/100/1000 Mbps

Капацитет на входно-изходни операции (Клас 0/1) - пакети/секунда

• Без CIP сигурност: 128 000
• С интегритет: 40 000
• С интегритет и поверителност: 20 000

Капацитет на съобщения - HMI/MSG (Клас 3) - съобщения/секунда

• Преден порт без CIP сигурност: 2 000
• Преден порт с интегритет: 1 500
• Преден порт с интегритет и поверителност: 900
• Задна шина (с множество модули 1756-EN4TR): 4 000
• Задна шина в Logix излишък: 2 000

Комуникационни опции

• Поддържани мрежи: EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O, SERCOS и мрежи на трети страни за процеси и устройства

Бележки за излишък

• При активиране на излишък: Ethernet портът е изключен, интегрираното движение не се поддържа, а мрежите DeviceNet, ControlNet, RIO, DH+ не се поддържат

---
