1606-XL120DR

Преглед

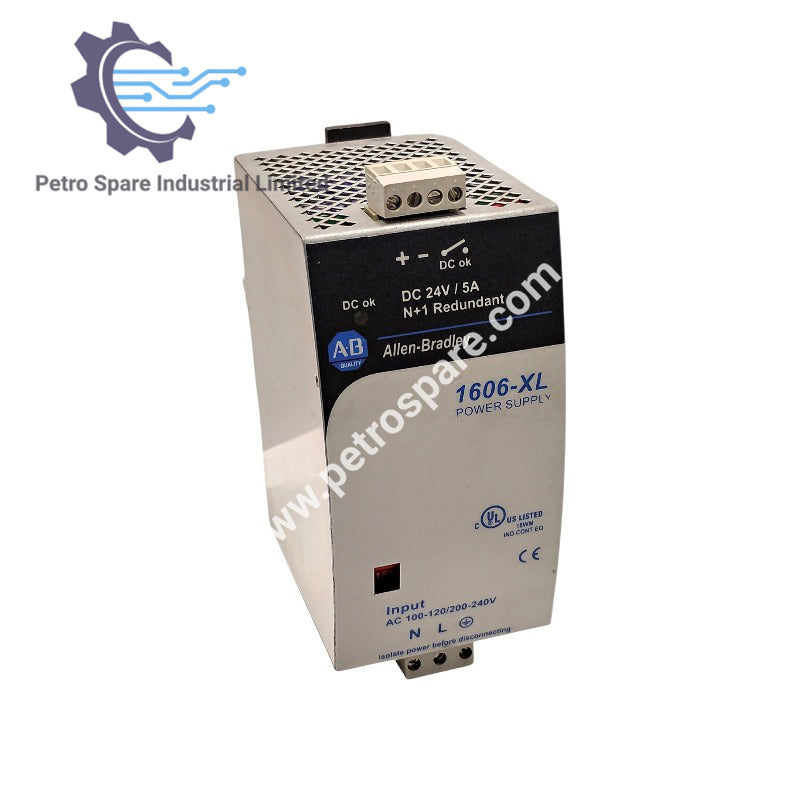

1606-XL120DR Allen-Bradley захранване е компактен модул за монтаж на DIN шина, осигуряващ регулирано 24 VDC изходно напрежение до 5 A, проектиран за индустриални автоматизационни системи, изискващи надеждно захранване в среден клас.

Входни параметри

• Входно AC напрежение: 100–120 V / 200–240 V AC (превключваем), 47–63 Hz

• Разширен обхват: 85–132 V AC / 176–264 V AC, 210–375 V DC

• Широковходен обхват: Работи при 95–264 V AC (ключ в позиция 230 V, товар ≤ 3 A)

• Входен ток: < 2.6 A @ 115 V / < 1.4 A @ 230 V

• DC вход (отворен изход): ~5 mA (запазване на батерията)

• Пусков ток (типичен): < 15 A @ 264 V AC студен старт

• Препоръка за предпазител: 10 A бавен предпазител (HBC) или 1492-SPU1C100 допълнителен предпазител

• Излъчване на хармоничен ток: Съвместим с EN 61000-3-2

• Обработка на преходни процеси: VDE 0160 / W2 (750 V / 1.3 ms)

Изходни характеристики

• Номинално изходно напрежение: 24 V DC

• Баланс на тока при паралелна работа: Мека характеристика (25.2 V DC ±2% без товар, 24 V DC ±0.5% при номинален товар)

• Време на задържане: > 37 ms @ 196 V AC, 24 V / 5 A

• Регулация на напрежението: ≤ 0.5% при номинален товар

• Вълново напрежение/шум: < 50 mVpp (ширина на честотната лента 20 MHz, измерване 50 Ω)

• Потискане на шум: Излъчваните EMI стойности под EN50081-1

Работни характеристики

• Ефективност (типична): 89% @ 230 V AC, 24 V / 5 A

• Загуби (типични): 14.8 W @ 230 V AC, 24 V / 5 A

• MTBF: 480,000 ч (SN 29500, Tamb = +40 °C)

• Електролитни кондензатори: Дълъг живот, с рейтинг +105 °C

Конструкция / Механика

• Размери (Ш × В × Д): 64 × 124 × 102 мм (+ DIN шина)

• Тегло: 620 г

---
