140NRP31201

Преглед

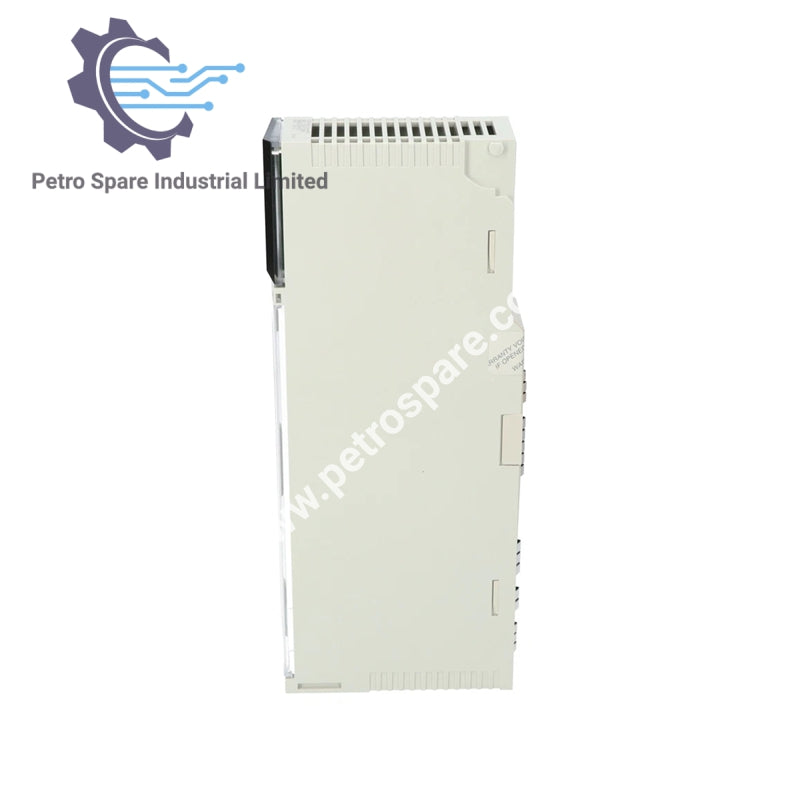

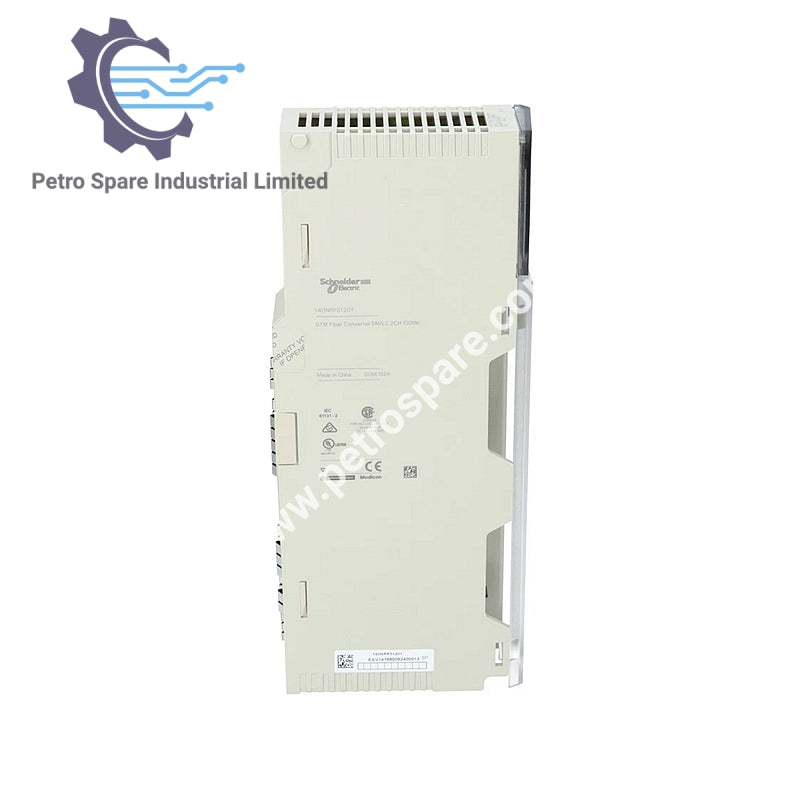

140NRP31201 е Schneider Modicon Quantum Ethernet оптичен конвертор с 2 LC оптични порта и 2 RJ45 Ethernet порта, поддържащ 100 MB трансмисия на дълги разстояния с надеждна оптична производителност.

Идентичност

• Номер на частта: 140NRP31201

• Серия: Modicon Quantum

• Тип: Ethernet оптичен конвертор

Електрически характеристики

• Изискване за ток на шината: 1000 mA

• Разсейване на мощност: 5 W

• Пусков ток: 1 A при 5 V DC

Портове & Сигнализация

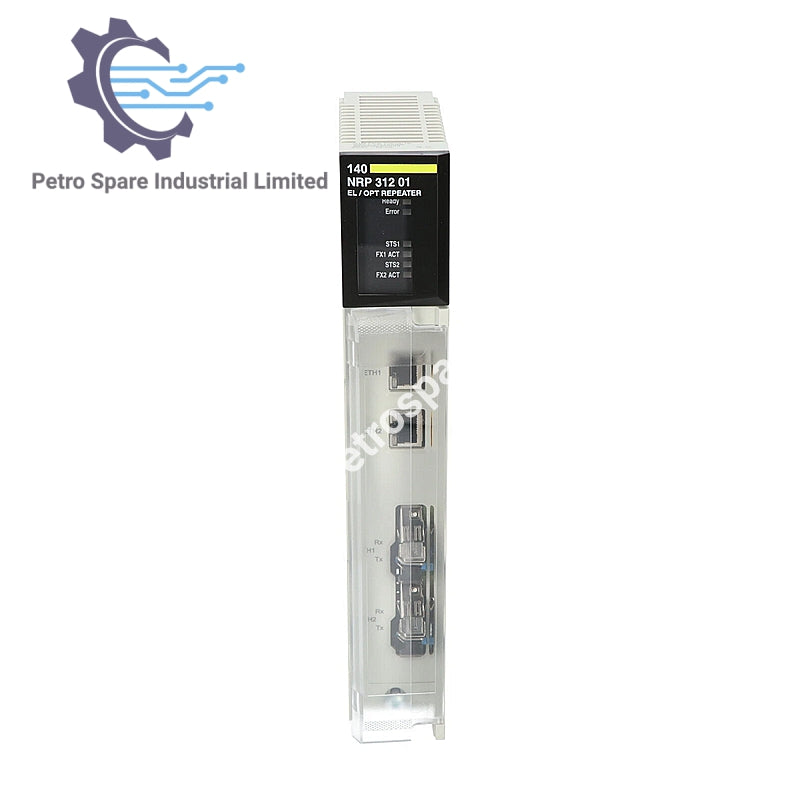

• Портове: 2 оптични LC, 2 Ethernet RJ45

• Локална сигнализация:

  • Зелена LED RDY (статус на модула)

  • Червена LED ERR (вътрешна грешка, повреда на модула)

  • Зелена LED STS1 (връзка канал 1)

  • Зелена LED FX1 ACT (комуникация канал 1)

  • Зелена LED STS2 (връзка канал 2)

  • Зелена LED FX2 ACT (комуникация канал 2)

Оптични характеристики

• Дължина на вълната: 1310 nm

• Оптично разстояние: 15,000 m (9/125 µm, –15…–8 dBm)

• Затихване: –15…–8 dB (9/125 µm)

• Време на нарастване/спад: 2.5 ns

• Чувствителност на приемника: –28 dBm

• Открито мълчание: –45 dBm

Сертификати

• Маркировка: CE

Механични характеристики

• Материал: PC (поликарбонат)

• Ширина: 40.34 mm (1.59 in)

• Височина: 250 mm (9.8 in)

• Дълбочина: 103.85 mm (4.09 in)

• Нетно тегло: 0.554 kg (1.221 lb US)

---
