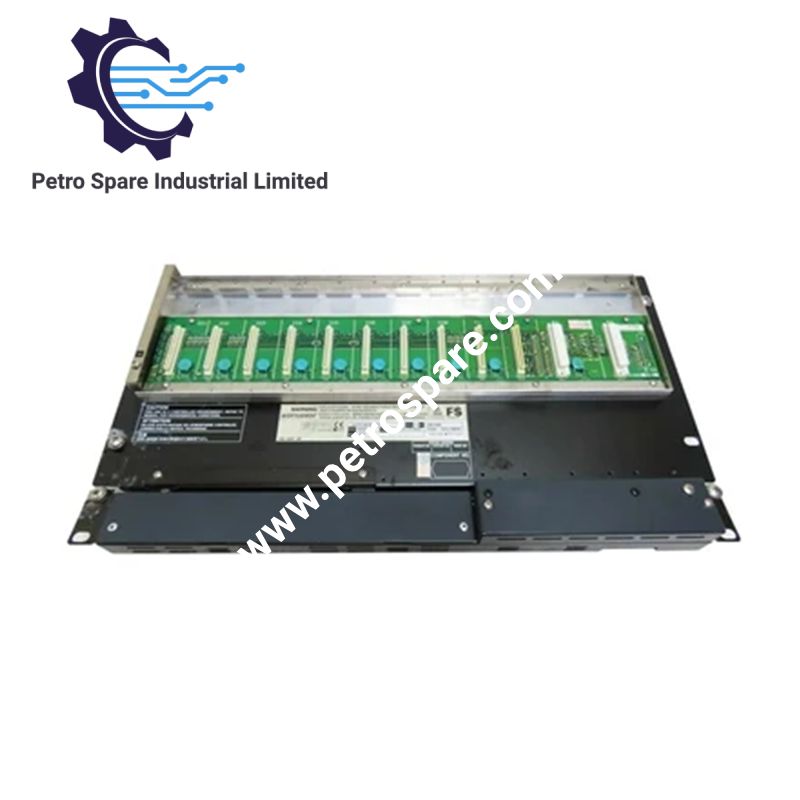

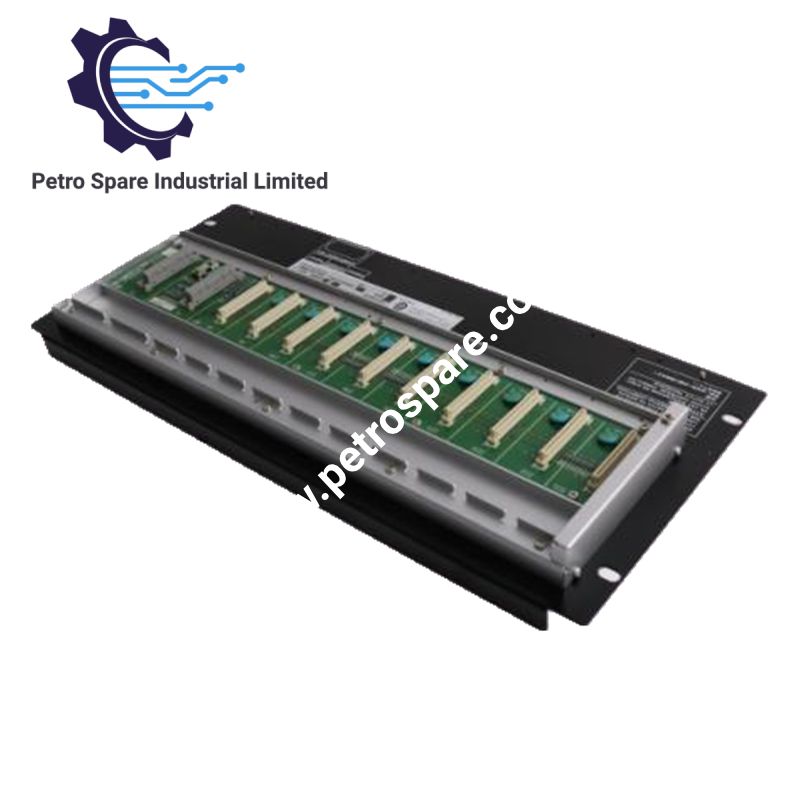

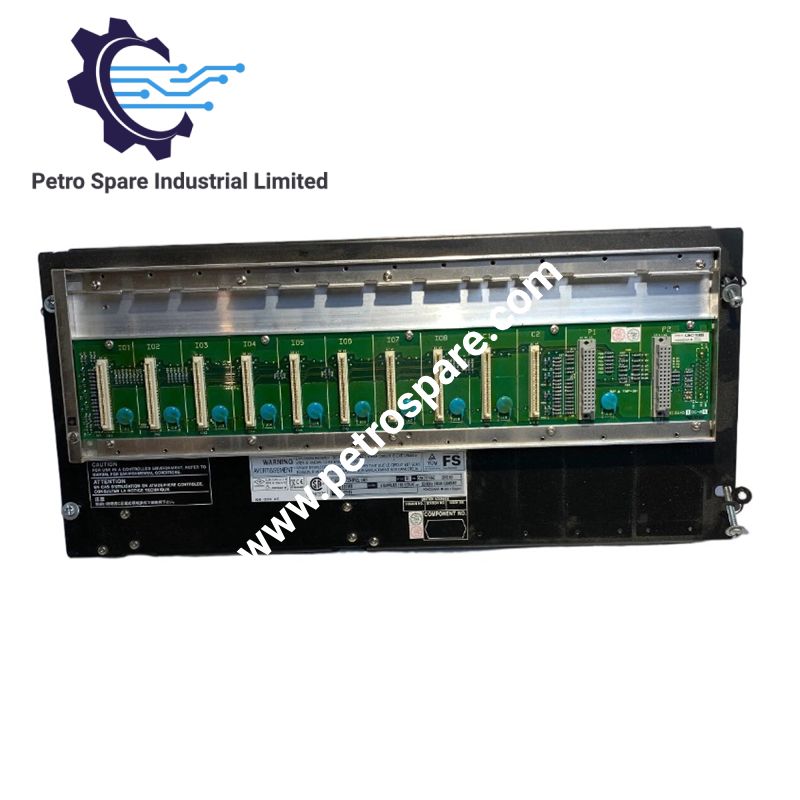

SSC50D-S2543

Vnet/IP şəbəkəsi üzərindən ehtiyatlı təhlükəsizlik idarəetmə emalı üçün konfiqurasiya edilmiş Yokogawa SSC50D-S2543 (SSC50D ehtiyatlı təhlükəsizlik idarəetmə bloku) rəf montajı üçün nəzərdə tutulmuş quruluşda ikili ehtiyatlı enerji təchizatı ilə işləyir. Bu model 24 V DC enerji təchizatından istifadə edir və R3: R3.02.31 və ya daha sonrakı versiya üçün CFS1100 Təhlükəsizlik İdarəetmə Funksiyası Lisenziyasını ehtiva edir. O, ISA Standard G3 ekoloji mühafizəsinə malik standart tip kimi müəyyən edilib.

Avadanlığın spesifikasiyaları

Parametr	Spesifikasiya
Model	SSC50D-S2543
Baza modeli	SSC50D
Brend	Yokogawa
Məhsulun növü	Ehtiyatlı təhlükəsizlik idarəetmə blokları
Şəbəkə	Vnet/IP
Montaj növü	Rəfə quraşdırıla bilən
Enerji təchizatı	24 V DC
Enerji təchizatı konfiqurasiyası	İkili ehtiyatlı
Enerji sərfiyyatı	24 V DC-də 5.5 A
AC enerji sərfiyyatı - istinad modelləri	100–120 V AC-də 200 VA; 200–240 V AC-də 230 VA
Çəki	8.5 kg
İşləmə temperaturu	-20–40 deg C
Ətraf mühit üzrə sinif	ISA Standard G3
Partlayışdan mühafizə	Yoxdur
Təhlükəsizlik idarəetmə funksiyası lisenziyası	CFS1100
Lisenziya uyğunluğu	R3: R3.02.31 və ya daha sonrakı versiya
Rəfə montaj üçün bərkidici vasitələr	Səkkiz M5 vint
Uyğun rəf montaj qurğuları	SSC50S-S / SSC50D-S

Ehtiyatlı enerji təchizatı və Vnet/IP rabitəsi

SSC50D-S2543 təhlükəsizlik idarəetmə bloku üçün ikili ehtiyatlı enerji təchizatı quruluşu ilə konfiqurasiya edilib. Vnet/IP interfeysi uyğun Yokogawa idarəetmə sistemi arxitekturası daxilində şəbəkə bağlantısını təmin edir.

24 V DC variantı 5.5 A üçün nəzərdə tutulub. 200 VA və 230 VA AC enerji sərfiyyatı göstəriciləri müvafiq olaraq 100–120 V AC və 200–240 V AC modellərinə aiddir və bu DC ilə işləyən konfiqurasiyaya aid edilməməlidir.

Göstərilən CFS1100 lisenziyası R3.02.31 və ya daha sonrakı sistem versiyası üçün təhlükəsizlik idarəetmə funksiyasını dəstəkləyir. İstismara verməzdən əvvəl lisenziyanın uyğunluğu quraşdırılmış idarəetmə blokunun versiyasına əsasən yoxlanmalıdır.

Tez-tez verilən suallar (FAQ)

S: SSC50D-S2543 ehtiyatlı enerji təchizatı konfiqurasiyasını dəstəkləyirmi?

C: Bəli. Təqdim edilmiş model məlumatlarında ikili ehtiyatlı enerji təchizatı konfiqurasiyası göstərilir. Enerji təchizatı mənbələri arasında keçidin müddəti barədə ətraflı məlumat verilməyib.

S: SSC50D-S2543 üçün tələb olunan nominal enerji təchizatı nədir?

C: Göstərilən konfiqurasiyada nominal cərəyanı 5.5 A olan 24 V DC enerji təchizatından istifadə olunur. Qurğunu enerji ilə təmin etməzdən əvvəl quraşdırılmış rəfin və sistemin enerji büdcəsini yoxlayın.

S: Rəfə montaj üçün hansı bərkidici vasitələr tələb olunur?

C: Göstərilən rəf montajı üçün səkkiz M5 vint istifadə olunur. Mənbədə qeyd edilən uyğun rəf montaj qurğularının işarələri SSC50S-S və SSC50D-S-dir.

Sahədə quraşdırma təlimatları

• Rəfə montaj: Qurğunu təyin edilmiş rəf montaj yerlərində səkkiz M5 vintlə bərkidin. Naqilləri qoşmazdan əvvəl mexaniki uyğunlaşmanı və bərkidicilərin düzgün oturduğunu yoxlayın.
• Enerji təchizatı: Quraşdırılmış qurğunun 24 V DC variantı olduğunu təsdiqləyin. Qütblülüyü, terminalların işarələnməsini və enerji mənbəyinin gücünü müvafiq Yokogawa quraşdırma sənədlərinə əsasən yoxlayın.
• Torpaqlama: Qoruyucu və funksional torpaqlamanı sistemin quraşdırma təlimatına uyğun qoşun. Siqnal kabellərinin ekranlarını qoruyucu torpaqlamanı əvəz etmək üçün istifadə etməyin.
• Şəbəkə kabelləri: Mümkün olduqda Vnet/IP rabitə kabellərini enerji naqillərindən ayrı çəkın. Kabel növü, konnektorların sonlandırılması, ekranlama və şəbəkə topologiyası ilə bağlı istehsalçının tələblərinə əməl edin.
• Ehtiyatlılığın yoxlanması: İstismara verməzdən əvvəl hər iki enerji təchizatı xəttini və müvafiq sistem konfiqurasiyasını yoxlayın. Müvafiq texniki sənədlər olmadan konkret keçid müddətinin olduğunu fərz etməyin.
• Ətraf mühit şəraiti: -20–40 deg C göstərilən işləmə temperaturu diapazonunu qoruyun və quraşdırma mühitinin ISA Standard G3 tələblərinə cavab verdiyini yoxlayın.
• Lisenziya və versiyanın yoxlanması: CFS1100 lisenziyasının quraşdırılmış təhlükəsizlik idarəetmə sisteminin versiyasına, o cümlədən göstərilən R3.02.31 və ya daha sonrakı versiya tələbinə uyğun olduğunu təsdiqləyin.

---
