IC200PWB001B

Ümumi Baxış

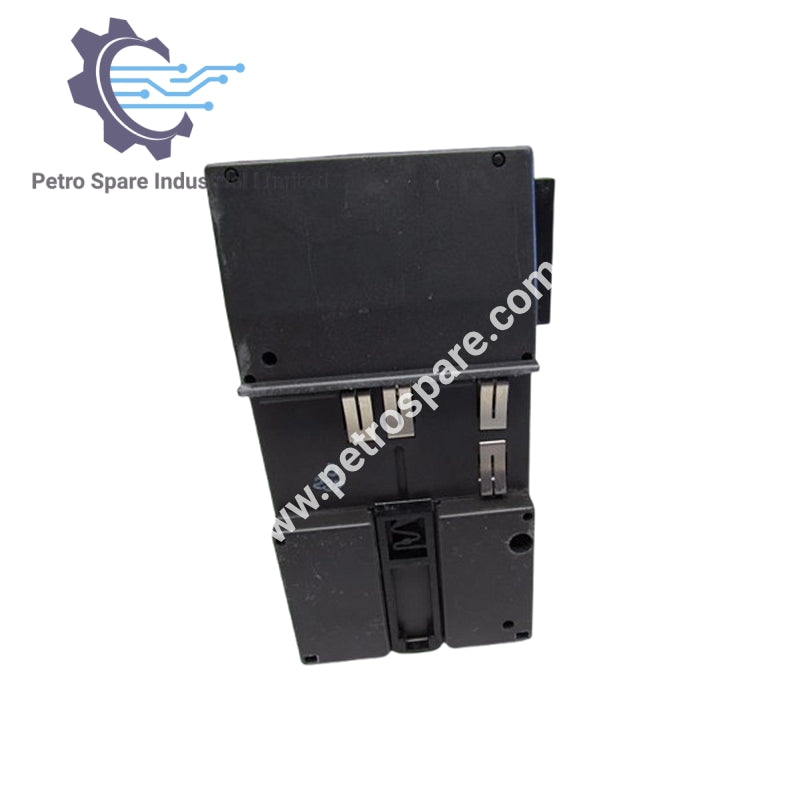

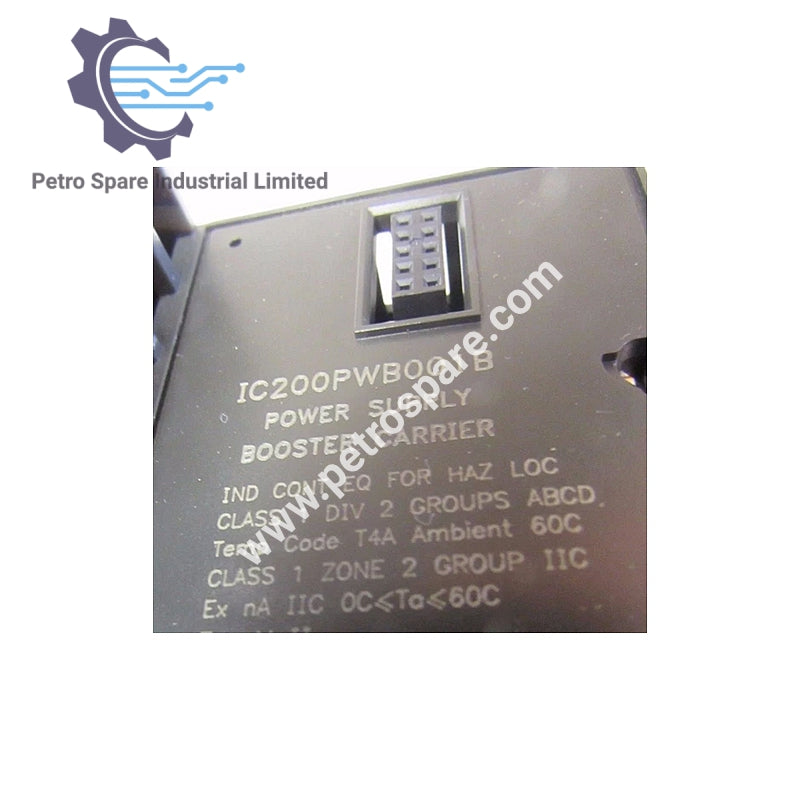

IC200PWB001B GE Fanuc tərəfindən istehsal olunan VersaMax Booster Carrier dir, sağ tərəfdəki I/O modullarına və ya başqa bir gücləndirici mənbəyinə qədər güc paylayan əlavə güc təchizatını montaj etmək üçün istifadə olunur.

Funksional Rol

• Məqsəd: Güc paylanmasını genişləndirmək üçün əlavə güc təchizatını dəstəkləyir

• Güc paylaşımı: CPU/NIU-nun AC və ya DC təchizatı ilə güc paylaşır

• LED göstəricilər:

• PWR LED: Gücləndirici təchizatının düzgün işlədiyini göstərir

• OK LED: CPU/NIU və gücləndirici təchizatının düzgün işlədiyini təsdiqləyir

Montaj Tələbləri

• DIN rels növü: 7.5 mm × 35 mm, EMC qorunması üçün torpaqlanmalıdır

• DIN rels dərinliyi boşluğu: 70 mm dərinlikdə bölmələrə uyğundur

• Rels bitişi: Düzgün elektrik əlaqəsi üçün boyanmamış olmalıdır

• Panel montajı: Vibrasiya və şoka qarşı yüksək müqavimət üçün tövsiyə olunur

Çıxarma Təlimatları

• DIN relsdən açın və ayırın

• Yan qoşulma konnektorları səbəbindən lazım olduqda qonşu daşıyıcıları çıxarın

• Qapaq dilini xaricə doğru çəkin və təhlükəsiz çıxarılması üçün əyin

---
