Ümumi Baxış

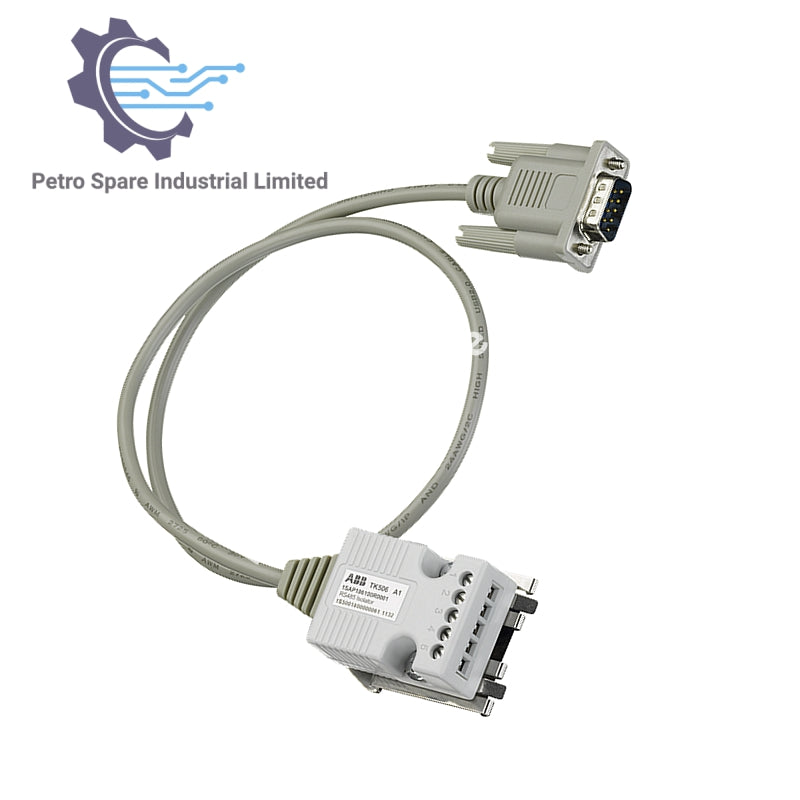

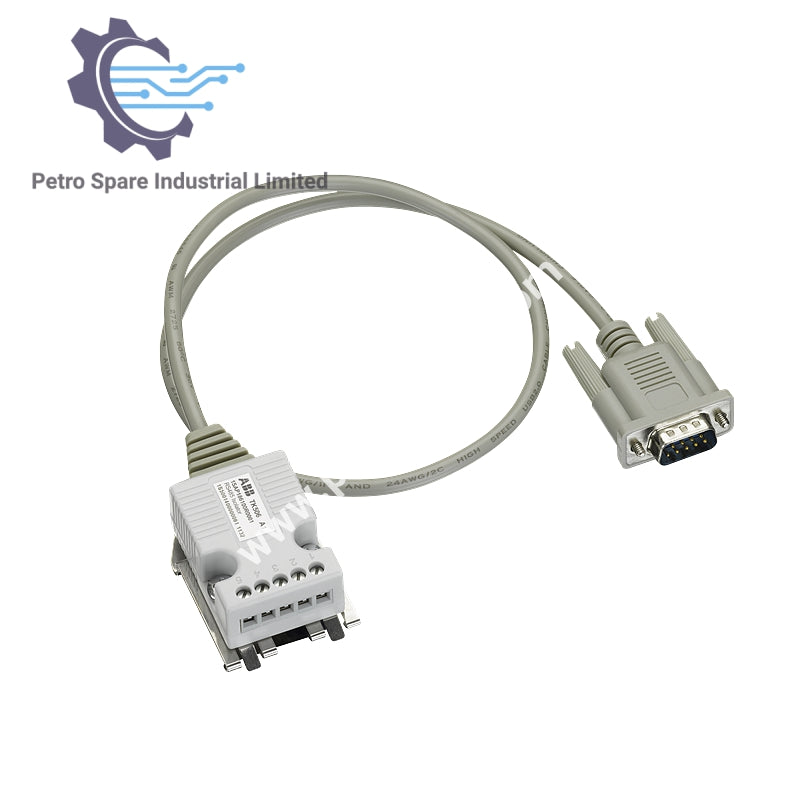

TK506 1SAP186100R0001 ABB AC500 PLC-ləri üçün D-sub 5 terminalı ilə COM1 üçün RS-485 izolyatorudur.

Əlaqə

• Fiziki Bağlantı: RS-485

• Qalvanik İzolyasiya: Bəli

• Dəstəklənən Protokollar: Modbus (Usta və Köməkçi), CS31 (yalnız Usta)

• Verilənlərin ötürülmə sürətləri [baud]: Modbus 9.6 k, 14.4 k, 19.2 k, 38.4 k, 187.5 k; CS31 187.5 k

Qoşqular

• Əlaqə Xətti: 5-pinli vintli terminal bloku

• PM554/PM564: D-sub 9, kişi

Kabel Spesifikasiyaları

• Bükülmə Sürəti: Ortaq qoruyucu ilə metrə minimum 10

• Qurğular Arasındakı Kapasitans: < 55 nF/km

• Xarakteristik İmpedans: 120 Ω

• Tövsiyə Edilən Keçirici Kəsiyi: 0.5 mm², hər qurğu üçün müqavimət < 40 Ω/km

• Ən İncə Keçirici Kəsiyi: 0.22 mm², hər qurğu üçün müqavimət < 100 Ω/km

Kabel Uzunluğu

• Modbus 19.2 kBaud-da: 0.5 mm² ilə 500 m, 0.22 mm² ilə 400 m

• CS31 Bus: 0.5 mm² ilə 500 m, 0.22 mm² ilə 400 m

Xarici Sonlandırma

• Rezistor Spesifikasiyası: 120 Ω ±1%, ≥0.25 W və ya 180 Ω ±1%, ≥0.25 W

Fiziki Xüsusiyyətlər

• Uzunluq: 0.6 m

• Çəki: 80 g

---
