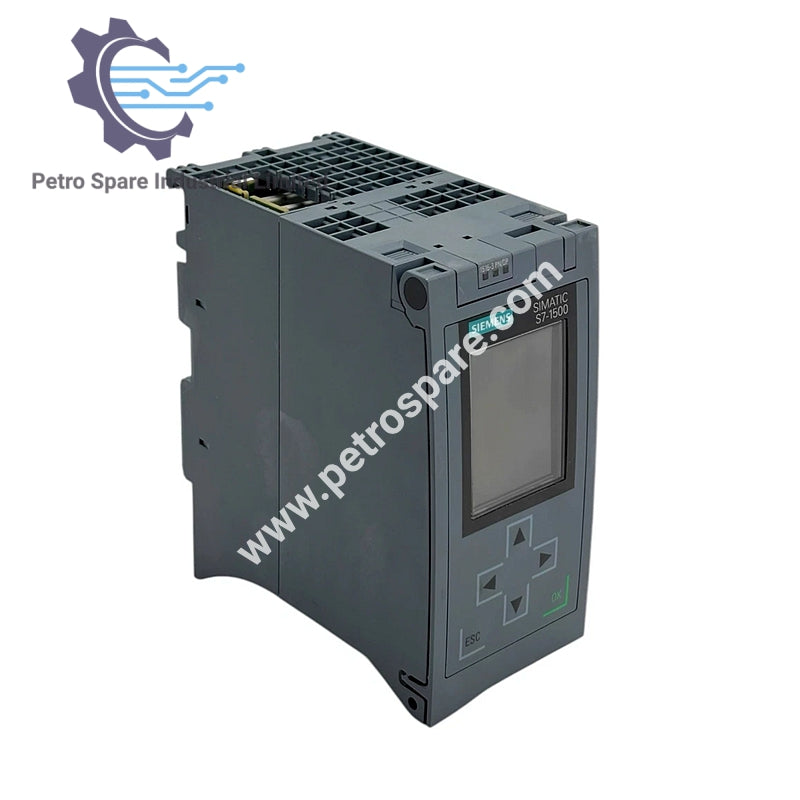

6ES7516-3AN01-0AB0

Təsvir

6ES7516-3AN01-0AB0 sənaye avtomatlaşdırma tətbiqləri üçün nəzərdə tutulmuş yüksək performanslı mərkəzi emal vahididir (CPU).

Konfiqurasiya İdarəsi

• Dataset vasitəsilə: Bəli

Displey

• Ekran Diaqonalı: 6.1 sm

İdarəetmə Elementləri

• Düymələrin sayı: 6
• Rejim Seçici Açar: 1

Təchizat Gərginliyi

• Qiymətləndirilmiş Dəyər (DC): 24 V
• İcazə Verilən Aralıq, Aşağı Hədd (DC): 19.2 V
• İcazə Verilən Aralıq, Yuxarı Hədd (DC): 28.8 V
• Əks Polarite Qoruması: Bəli

Şəbəkə Yaddaşlandırması

• Şəbəkə/Gərginlik Uğursuzluğu Saxlanılan Enerji Vaxtı: 5 ms
• Təkrarlanma Sürəti, Min.: 1/s

Giriş Cərəyanı

• Cərəyan İstehlakı (Qiymətləndirilmiş Dəyər): 0.85 A
• Başlanğıc Cərəyanı, Maks.: 2.4 A (Qiymətləndirilmiş Dəyər)
• I²t: 0.02 A²·s

Elementlərin Ümumi Sayı

• Bloklar (OB, FB, FC, DB) və UDT-lər: 8,000

DB (Məlumat Bloku)

• Say Aralığı: 1...60,999; istifadəçi tərəfindən istifadə edilə bilən say aralığı: 1...59,999, və SFC 86 vasitəsilə yaradılan DB-lərin say aralığı: 60,000...60,999
• Həcmi, Maks.: 5 Mbayt; Absolut ünvanlama ilə DB-lər üçün maksimum həcm 64 KB-dir

FB (Funksiya Bloku)

• Say Aralığı: 0...65,535
• Həcmi, Maks.: 1 Mbayt

FC (Funksiya)

• Say Aralığı: 0...65,535
• Həcmi, Maks.: 1 Mbayt

OB (Təşkilat Bloku)

• Həcmi, Maks.: 1 Mbayt
• Boş Dövr OB-lərin sayı: 100
• Zaman Siqnalı OB-lərin sayı: 20
• Gecikmə Siqnalı OB-lərin sayı: 20
• Dövrü Kəsilmə OB-lərin sayı: 20; Minimum OB 3x dövrü 250 µs ilə
• Proses Siqnalı OB-lərin sayı: 50
• DPV1 Siqnalı OB-lərin sayı: 3
• İzoxron Rejim OB-lərin sayı: 3
• Texnologiya Sinxron Siqnalı OB-lərin sayı: 2
• Başlanğıc OB-lərin sayı: 100
• Asinxron Səhv OB-lərin sayı: 4
• Sinxron Səhv OB-lərin sayı: 2
• Diaqnostik Siqnal OB-lərin sayı: 1

Dərinlik Səviyyəsi

• Prioritet Sinfi üzrə: 24

Ölçülər

• Eni: 70 mm
• Hündürlüyü: 147 mm
• Dərinliyi: 129 mm

Çəki

• Təxmini Çəki: 845 g

---
