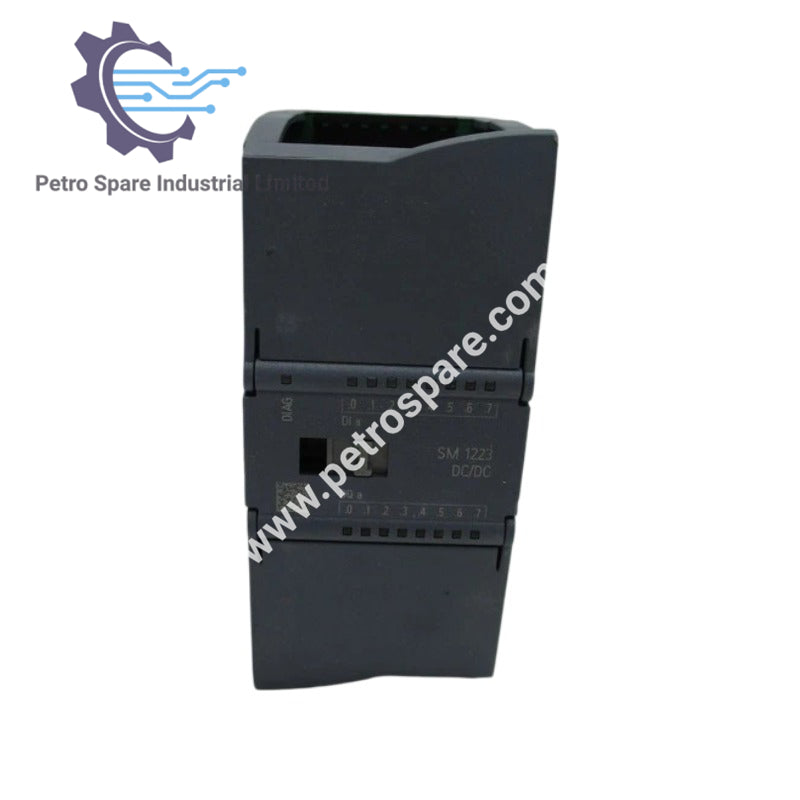

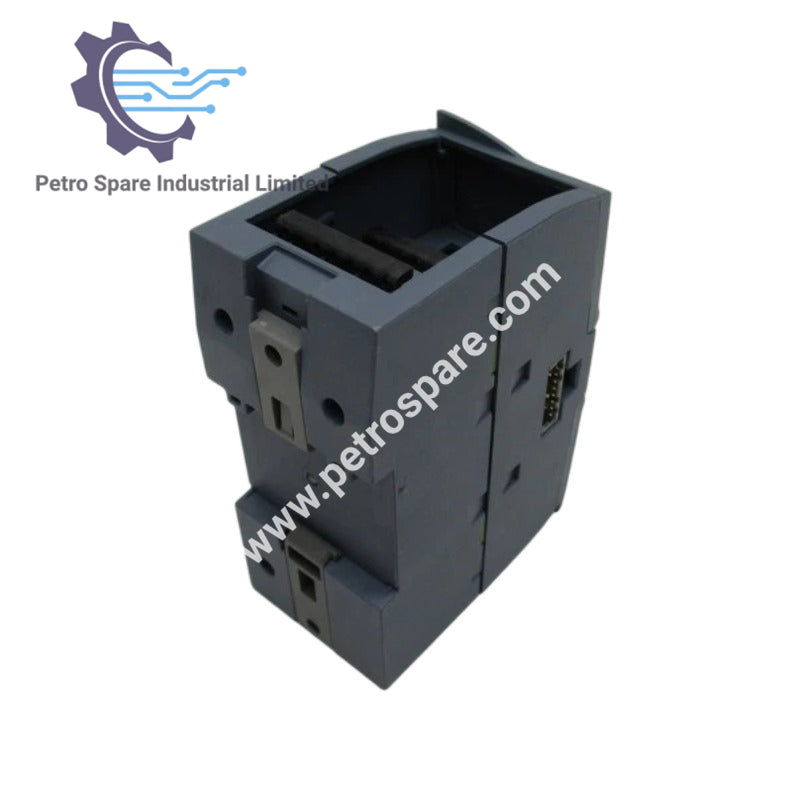

6ES7223-1BH32-0XB0

Məhsul haqqında ümumi məlumat

6ES7223-1BH32-0XB0, 8 rəqəmsal girişə (24V DC, sink/source) və 8 tranzistor çıxışına (0,5A) malik SIMATIC S7-1200 SM 1223 rəqəmsal giriş/çıxış moduludur.

Təchizat gərginliyi

• Nominal dəyər: 24V DC
• İcazə verilən diapazon: 20,4V–28,8V DC

Giriş cərəyanı

• Arxa panel şinindən (5V DC, maks.): 145 mA
• Yük gərginliyi L+ mənbəyindən (yüksüz, hər kanal üçün maks.): 4 mA

Ötürücülərin enerji təchizatı

• Mövcuddur: Bəli

Güc itkisi

• Güc itkisi (tipik): 2,5 W

Rəqəmsal çıxışlar

• Sayı: 8 (1-lik qruplar şəklində)
• Qısaqapanmadan mühafizə: Xeyr (xarici mühafizə tələb olunur)
• İnduktiv söndürmə gərginliyinin məhdudlaşdırılması: L+ (–48V)
• Rezistiv yük: maks. 0,5 A
• Lampa yükü: maks. 5 W

Fiziki xüsusiyyətlər

• Eni: 45 mm
• Hündürlüyü: 100 mm
• Dərinliyi: 75 mm
• Çəkisi: təxminən 210 q

---
