STBACI0320K

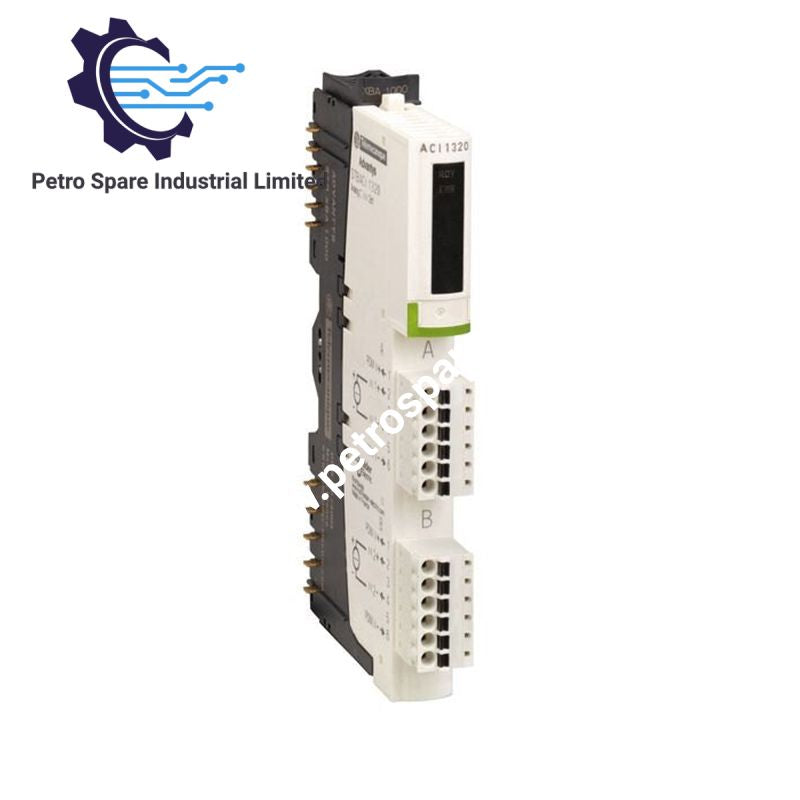

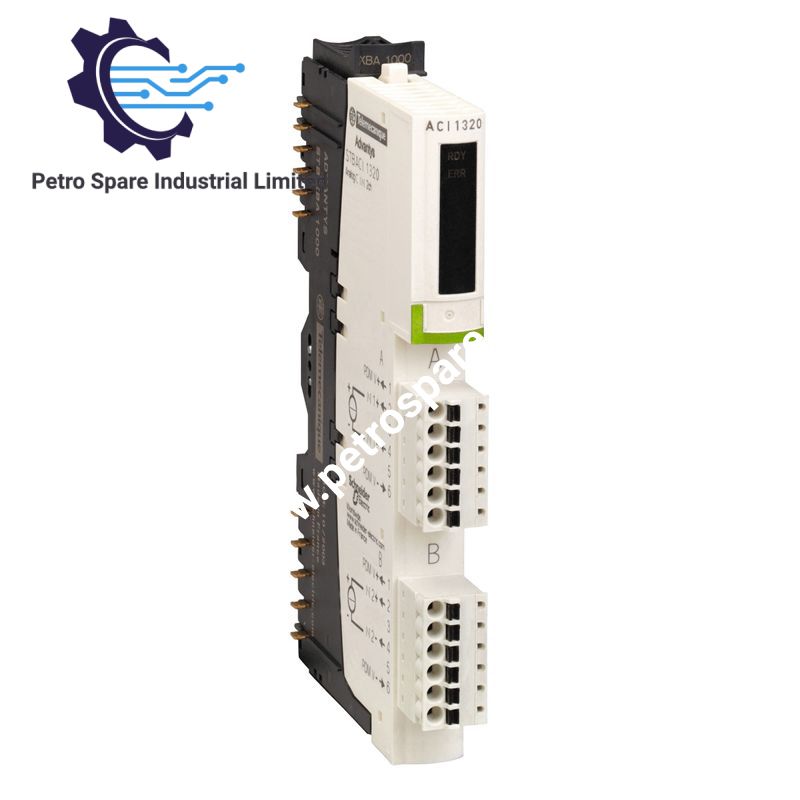

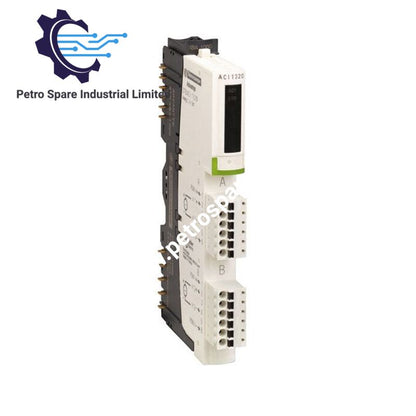

Modicon STB paylanmış I/O şəbəkəsində 4-20 mA analoq siqnalının əldə edilməsi üçün konfiqurasiya edilmiş Schneider Electric STBACI0320K (STBACI0320K Analoq Giriş Dəsti) PLC və PAC girişlərinin emalı üçün birbaşa fiziki/elektrik icrasını təmin edir. Modul 15 bit və işarə ayırdetmə qabiliyyətinə malik dörd analoq cərəyan giriş kanalını idarə edir və standart STB şəbəkə interfeys modulu vasitəsilə əlaqə saxlayır.

Avadanlıq xüsusiyyətləri

Parametr	Spesifikasiya
Model	STBACI0320K
Brend	Schneider Electric
Məhsul növü	Standart analoq giriş dəsti
Seriya	Modicon STB paylanmış I/O
Mənşə	ID
Çəki	146 q (qablaşdırma çəkisi)
Ölçülər	128.3 mm (W) x 70 mm (D) x 18.4 mm (H)
Enerji sərfiyyatı	5 VDC məntiq şinində 95 mA
Analoq giriş kanalları	4
Giriş siqnalının növü	0 mA-dan 20 mA-dək cərəyan girişi
Ayırdetmə qabiliyyəti	15 bit və işarə
Yenilənmə vaxtı	10 ms
Nominal təchizat gərginliyi	24 VDC
Mühafizə dərəcəsi	IP20
Qaynar dəyişdirmə funksiyası	Standart NIM ehtiyat rejimi ilə dəstəklənir
Montaj bazası ilə uyğunluq	STBXBA2000
Enerji paylama modulu ilə uyğunluq	STBPDT3100 / STBPDT3105
Şəbəkə interfeysi tələbi	Standart STB şəbəkə interfeys modulu (NIM)

Modicon STB analoq siqnal emalı və I/O şininə inteqrasiya

STBACI0320K sahə cihazlarından daxil olan analoq cərəyan siqnallarını Modicon STB paylanmış I/O rabitəsi üçün rəqəmsal qiymətlərə çevirir. Modul 0 mA-dan 20 mA-dək ölçmə diapazonuna və 15 bit və işarə çevirmə ayırdetmə qabiliyyətinə malik dörd giriş kanalını dəstəkləyir.

Modul STB I/O seqmentlərinin şəbəkə interfeys modulu vasitəsilə proses məlumatlarını mübadilə etdiyi avtomatlaşdırma adası arxitekturasının bir hissəsi kimi işləyir. Dəstə STBACI0320 analoq giriş modulu, STBXBA2000 montaj bazası, STBXTS2100 yaylı sıxac konnektoru və STBXTS1100 vintli terminal konnektoru daxildir.

Giriş qurğusu çıxarıla bilən terminal konnektorları vasitəsilə kanal səviyyəsində siqnal naqillərinin qoşulmasını dəstəkləyir və şkafa quraşdırılan qurğular üçün IP20 mühafizəsini qoruyur. Analoq yenilənmə dövrü proses məlumatlarının yenilənməsi üçün 10 ms olaraq müəyyən edilib.

Arxa şin rabitəsi və I/O sıxlığının miqyaslandırılması

Modicon STB platforması rabitə interfeysləri vasitəsilə konfiqurasiya edilə bilən ada genişləndirilməsinə malik modul paylanmış I/O arxitekturasından istifadə edir. STBACI0320K standart STB montajı və enerji paylama komponentləri ilə uyğunluğu qoruyaraq ada konfiqurasiyasına dörd analoq giriş nöqtəsi əlavə edir.

Modul standart NIM konfiqurasiyaları ilə quraşdırıldıqda qaynar dəyişdirmə ehtiyat rejimini dəstəkləyir. Mikroproqram və şəbəkə uyğunluğu seçilmiş STB şəbəkə interfeys modulundan və nəzarətçi platformasından asılıdır.

Tez-tez verilən suallar

S: STBACI0320K hansı növ sahə siqnalını qəbul edir?
C: Modul 0 mA-dan 20 mA-dək sahə siqnallarından dörd analoq cərəyan giriş kanalını qəbul edir və onları 15 bit və işarə ayırdetmə qabiliyyəti ilə rəqəmsal qiymətlərə çevirir.

S: STB adası enerji altında qaldığı halda STBACI0320K dəyişdirilə bilərmi?
C: Modul standart NIM konfiqurasiyaları ilə istifadə edildikdə qaynar dəyişdirmə ehtiyat rejimini dəstəkləyir. Faktiki dəyişdirmə prosedurları quraşdırılmış STB şəbəkə arxitekturasından asılıdır.

S: Quraşdırma üçün hansı montaj komponentləri tələb olunur?
C: Dəstə STBXBA2000 bazası və terminal konnektorları daxildir. O, STBXBA2000 montaj bazası və STBPDT3100/3105 enerji paylama modulları ilə uyğundur.

Sahədə quraşdırma təlimatları

STBACI0320K-ni IP20 ekoloji mühafizəni təmin edən korpus daxilində göstərilən STBXBA2000 montaj bazasına quraşdırın.

Analoq cərəyan dövrəsinin naqillərini STB modulunun terminal təyinatına uyğun qoşun. Elektrik maneələrini azaltmaq üçün analoq siqnal kabellərini yüksək gərginlikli enerji naqillərindən və kommutasiya dövrələrindən ayırın.

Ölçü cihazlarının layihəsi tələb etdikdə ekranlanmış sahə naqillərindən istifadə edin. Kabel ekranlarını idarəetmə şkafının torpaqlama sxeminə uyğun qoşun və nəzarətsiz çoxsaylı torpaqlama nöqtələrindən qaçının.

İstismara verməzdən əvvəl seçilmiş NIM, enerji paylama modulu və nəzarətçi konfiqurasiyasının STB adası quruluşunu dəstəklədiyini yoxlayın. Quraşdırmadan sonra terminal bağlantılarını, modul ünvanlamasını və şəbəkə rabitəsinin vəziyyətini təsdiqləyin.

---
