990NAD23020

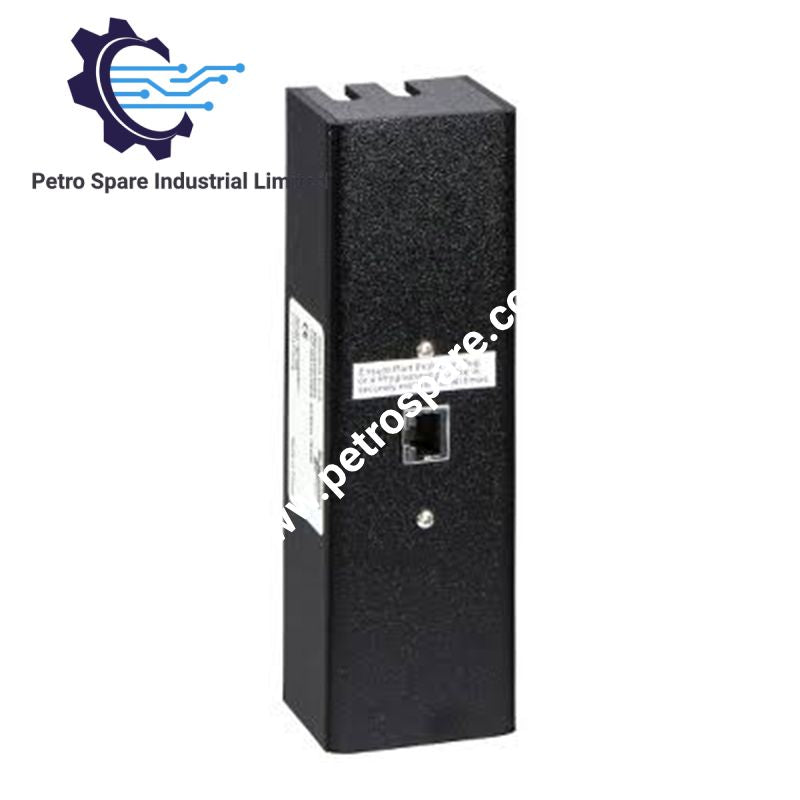

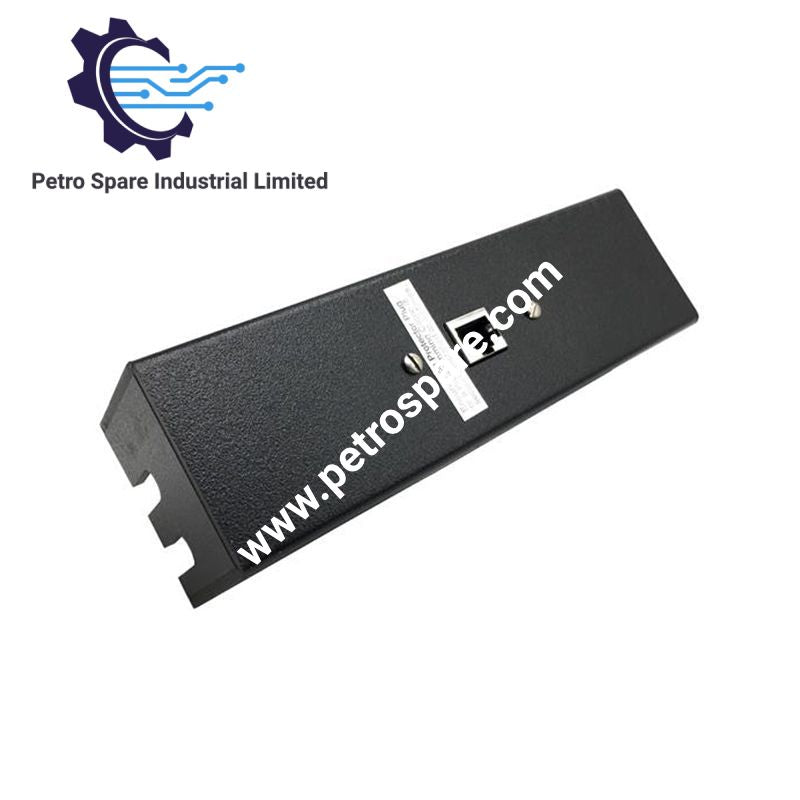

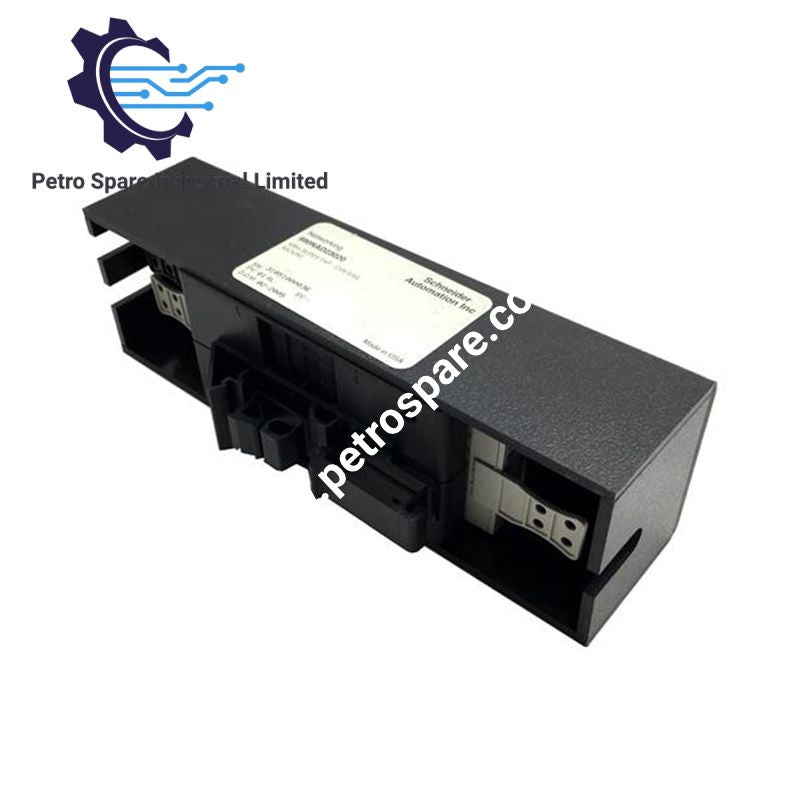

Modicon Quantum, Momentum, TSX Micro və Premium avtomatlaşdırma platformalarında tap bağlantısı üçün konfiqurasiya edilmiş Schneider Electric 990NAD23020 (990NAD23020 Modbus Plus Tap) tək RJ45 portu vasitəsilə şəbəkə qovşağının interfeys siqnallarının birbaşa fiziki icrasını təmin edir.

Avadanlığın texniki xüsusiyyətləri

Parametr	Spesifikasiya
Model	990NAD23020
Brend	Schneider Electric
Məhsul növü	Modbus Plus Tap
Material	Plastik
Elektrik bağlantısı	1 RJ45 konnektoru
Montaj dəstəyi	DIN relsi
Uyğun olduğu seriyalar	Modicon Quantum, Momentum, TSX Micro, Premium
Mühafizə dərəcəsi	IP20
Ölçülər	9.0 sm x 8.5 sm x 20.2 sm
Çəki	360.0 q

Arxa panel şini rabitəsinin sürəti və şəbəkə bütövlüyü

990NAD23020 Modbus Plus tap qurğusu deterministik magistral arxitekturalarında siqnal zəifləməsi üzrə limitləri qoruyur. Modicon avtomatlaşdırma platformaları ilə inteqrasiya üçün hazırlanmış modul fiziki səviyyədə mesajların deterministik yayılma gecikmələrini qoruyur, eyni zamanda nöqtədən-nöqtəyə qoşulan kabel seqmentlərini arxa panel şinindəki səs-küy müdaxiləsindən təcrid edir. Strukturlaşdırılmış RJ45 bağlantı interfeysi etibarlı token ötürmə sənaye protokolu performansı üçün kontakt düzülüşünün sabit uyğunluğunu təmin edir.

Tez-tez verilən suallar

S: 990NAD23020 siqnalların tap edilməsi üçün aktiv enerji təchizatı tələb edirmi?

C: Xeyr, qurğu sistemin arxa panel şinindən köməkçi idarəetmə enerjisi almadan birbaşa fiziki bağlantını təmin edən passiv şəbəkə tap interfeysi kimi işləyir.

S: Bu qurğunu DIN relsi avadanlığı olmadan birbaşa panel səthinə quraşdırmaq mümkündürmü?

C: İnteqrasiya edilmiş korpus məhz standart DIN relsinə montaj üçün nəzərdə tutulub; bu, sahədəki vibrasiya şəraitində etibarlı fiziki torpaqlama bağlantısını və mexaniki sabitliyi qoruyur.

Sahədə quraşdırma təlimatları

1. Modulu yerli idarəetmə korpusunun daxilindəki standart 35 mm-lik DIN relsinə möhkəm şəkildə bərkidin.
2. Plastik korpusun arxa tərəfində yerləşən torpaqlama klipsinin DIN relsi ilə fasiləsiz metal-metal təmas yaratdığını yoxlayın.
3. Gələn Modbus Plus şəbəkə kabelini kilidləmə dili tam oturana qədər inteqrasiya edilmiş RJ45 portuna daxil edin.
4. Daxilindəki naqillərin gərginləşməsinin və impedans dəyişikliklərinin qarşısını almaq üçün bütün qoşulmuş rabitə kabellərində minimum 50 mm əyilmə radiusunu qoruyun.

---
