990NAD23000

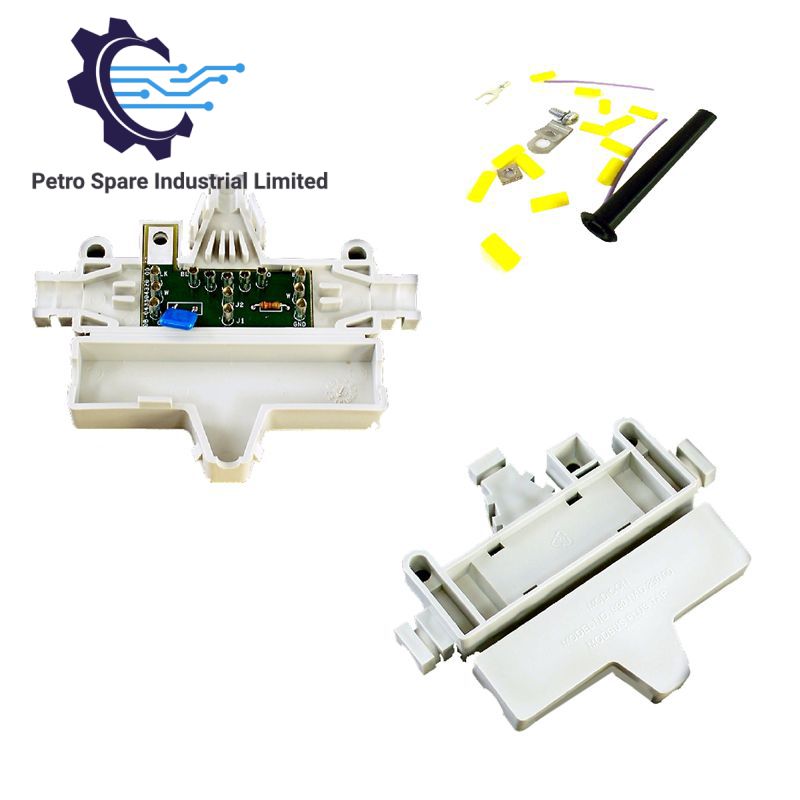

Modbus Plus şəbəkə strukturlarında fiziki şin seqmentinin sonlandırılması və qovşaqların qoşulması üçün konfiqurasiya edilən Schneider Electric 990NAD23000 (990NAD23000 qovşaq qutusu) birbaşa fiziki/elektrik əlaqəni təmin edir. Komponent köhnə və aktiv idarəetmə arxitekturalarında Proqramlaşdırılan Məntiqi Kontroller (PLC) qovşaqlarını birləşdirmək üçün nəzərdə tutulmuş IP20 mühafizəli passiv qoşulma avadanlığıdır. Buraya aktiv xarici siqnal emalı qurğularına ehtiyac olmadan diferensial ötürmə mühitində impedans uyğunluğunu qoruyan daxili xətt sonlandırma sxemi daxildir.

Suffixlərin izahı və model matrisi

Baza hissə nömrəsi	Sonlandırma növü	Mühafizə dərəcəsi	Dəstəklənən avtomatlaşdırma platformaları
990NAD23000	Daxili xətt terminalı	IP20	Modicon Quantum, Premium, TSX Micro, Momentum

Avadanlığın texniki xüsusiyyətləri

Parametr	Spesifikasiya
Model	990NAD23000
Brend	Schneider Electric
Mənşə	Fransa
Çəki	0.23 kq
Ölçülər	114 mm x 55 mm x 26 mm
İşləmə temperaturu	0-dan 60 deg C-dək
Enerji sərfiyyatı	Passiv (0 W)
Aksesuar kateqoriyası	Qoşulma aksesuarları
Cihaz növü	Xətt terminalı olan qovşaq qutusu
Şəbəkə protokolu	Modbus Plus
IP mühafizə dərəcəsi	IP20
Naqilləmə alətinə tələb	043509383 hissə nömrəsi
Qablaşdırma miqdarı	1 ədədlik dəst

Arxa panel rabitəsi və deterministik şəbəkə interfeysləri

Modul Modicon Quantum, Premium, TSX Micro və Momentum avtomatlaşdırma platformaları ilə interfeys yaradaraq RS-485 əsaslı Modbus Plus token ötürməli şəbəkələrində siqnalların marşrutlaşdırılmasını idarə edir. Daxili xətt terminalı şin interfeysində yüksək tezlikli əksolunmaları zəiflədərək deterministik Modbus Plus fiziki qatlarına xas baud sürətlərində siqnal təhrifinin qarşısını alır. Düzgün qoşulma bütövlüyü çoxqovşaqlı qoşulma topologiyalarında iz uyğunsuzluğu və ya ekranın düzgün torpaqlanmaması nəticəsində yaranan paket itkisi tezliyini və şinin yenidən ötürmə gecikmələrini minimuma endirir.

Tez-tez verilən suallar

S: 990NAD23000 qovşaq qutusunun işləməsi üçün xarici DC idarəetmə qidası tələb olunur?

C: Xeyr. Qurğu daxili passiv xətt sonlandırma komponentləri olan passiv fiziki qat əlaqələndirmə cihazı kimi işləyir və heç bir köməkçi enerji mənbəyi tələb etmir.

S: Bu qurğuda keçiricilərin quraşdırılması üçün hansı naqilləmə aləti göstərilib?

C: Naqilin sonlandırılması üçün sahə keçiricilərini daxili terminal bloklarına daxili kontaktlara zərər vermədən bərkitmək məqsədilə Schneider Electric-in 043509383 hissə nömrəli standart alətindən istifadə edilməlidir.

S: Bu qovşaq qutusu açıq havada, möhürlənməmiş mühitlərdə korpus olmadan quraşdırıla bilər?

C: Xeyr. Qurğunun IP20 mühafizə dərəcəsi var; buna görə onu mühit rütubətindən, keçirici tozdan və sərbəst sudan qoruyan mühafizə korpusunun və ya panelin daxilində quraşdırmaq lazımdır.

Sahədə quraşdırma təlimatları

1. Ekranlı burulmuş cüt Modbus Plus kabellərini qovşaq qutusuna yönləndirməzdən əvvəl idarəetmə şkafının enerjisinin kəsildiyinə əmin olun.
2. 043509383 alətindən istifadə edərək şəbəkə kabelinin xarici örtüyünü soyun və mis telləri zədələmədən siqnal keçiricilərinin və drenaj naqillərinin tələb olunan ölçüdə açıq qalmasını təmin edin.
3. Siqnal xətlərini təyin olunmuş terminal pinlərinə qoşun və daxili xətt sonlandırma rezistorunun şinin son qovşaqları üçün konfiqurasiya edildiyinə əmin olun.
4. Aşağı impedanslı yüksək tezlikli səs-küyün əsas DIN-relsli torpaqlama müstəvisinə ötürülməsini təmin etmək üçün ekran naqilini birbaşa daxili torpaqlama terminalına bərkidin.
5. Mühitdə toz və ya aşındırıcı hava mənşəli maddələr olduqda qurğunu minimum IP54 standartlarına cavab verən korpusun daxilində etibarlı şəkildə quraşdırın.

---
