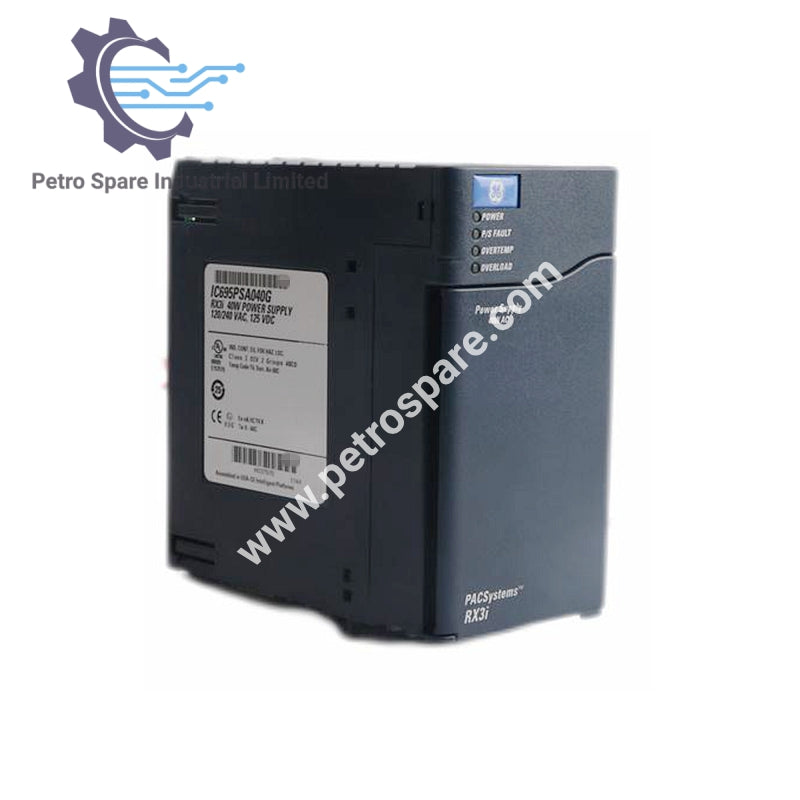

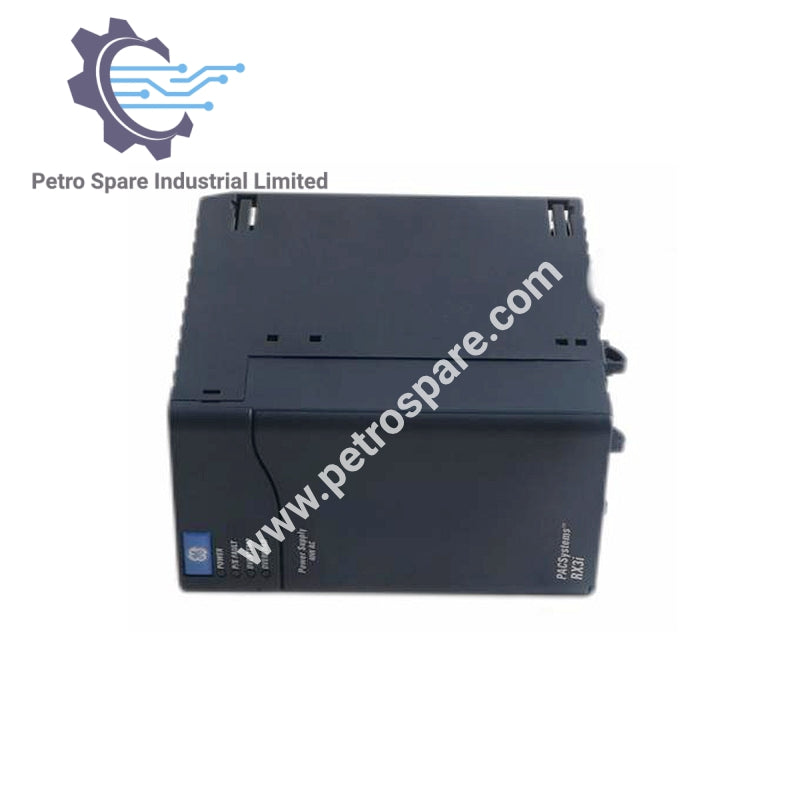

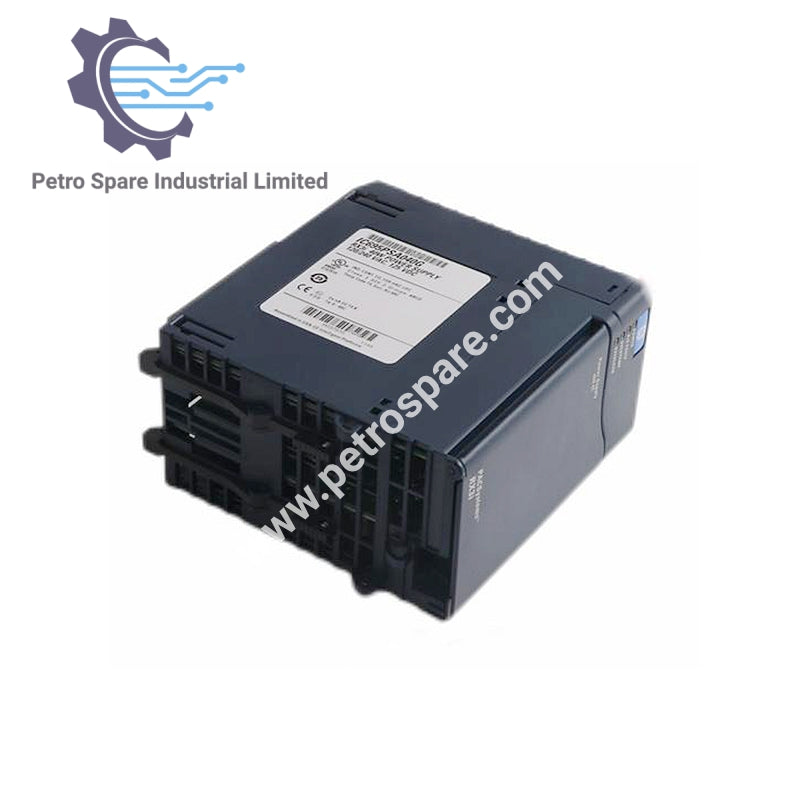

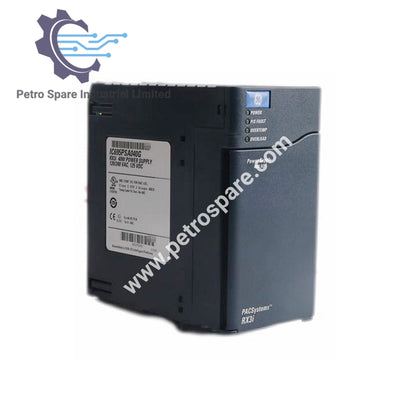

IC695PSA040

Təsvir

IC695PSA040 GE Fanuc PACSystems RX3i enerji təchizatı modulu olub, nəzarətçilərə və I/O modullarına etibarlı enerji təmin etmək üçün nəzərdə tutulub. Həm AC, həm də DC mənbələrindən girişləri dəstəkləyir və sistem tələbləri üçün bir neçə tənzimlənmiş çıxış təklif edir.

---

Ümumi Məlumat

• İstehsalçı: GE Fanuc

• Məhsul Növü: Enerji Təchizatı Modulu

• Giriş Gərginliyi: 120/240 VAC və ya 125 VDC nominal

• Quraşdırma: Əsas rəf quraşdırılması

---

Giriş Spesifikasiyaları

• AC Giriş Aralığı: 85-dən 264 VAC-ə qədər

• DC Giriş Aralığı: 100-dən 300 VDC-ə qədər

• Giriş Gücü (Maksimum): 70 W

• Başlanğıc Cərəyanı: 4 A (maksimum, 250 ms)

---

Çıxış Spesifikasiyaları

• Ümumi Çıxış Gücü: Maksimum 40 W (temperaturdan asılı olaraq dəyişir)

• 5.1 VDC Çıxışı: Maksimum 30 W (5.0–5.2 VDC, 6 A-ya qədər)

• 3.3 VDC Çıxışı: Maksimum 30 W (3.1–3.5 VDC, 9 A-ya qədər)

• 24 VDC Çıxışı: 19.2–28.8 VDC, 1.6 A-ya qədər

---

Elektrik Xüsusiyyətləri

• İzolasiya (Girişdən Arxa Plana): 250 VAC davamlı; 1 dəqiqə üçün 1500 VAC

• Dalğalanma (Bütün Çıxışlarda): 150 mV

• Səs-küy (Bütün Çıxışlarda): 150 mV

• Keçid Vaxtı: 20 ms

---

Quraşdırma və Konfiqurasiya

• Quraşdırma Terminalları: 14 AWG-dən 22 AWG-ə qədər naqilləri qəbul edir

• Terminal Başına Cərəyan: 6 A-ya qədər

---
