DS200PCCAG5ACB

Təsvir

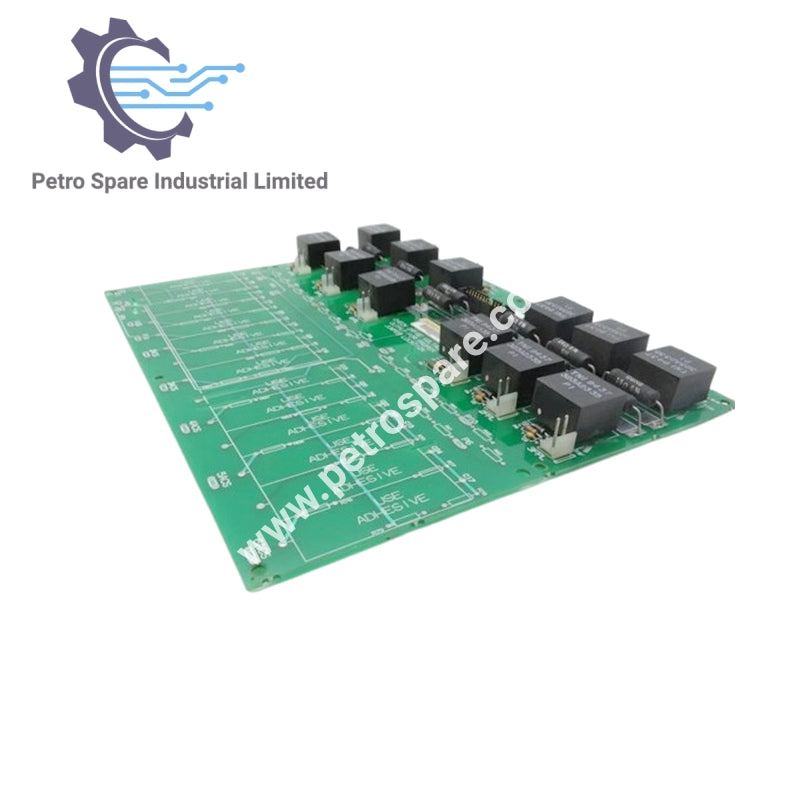

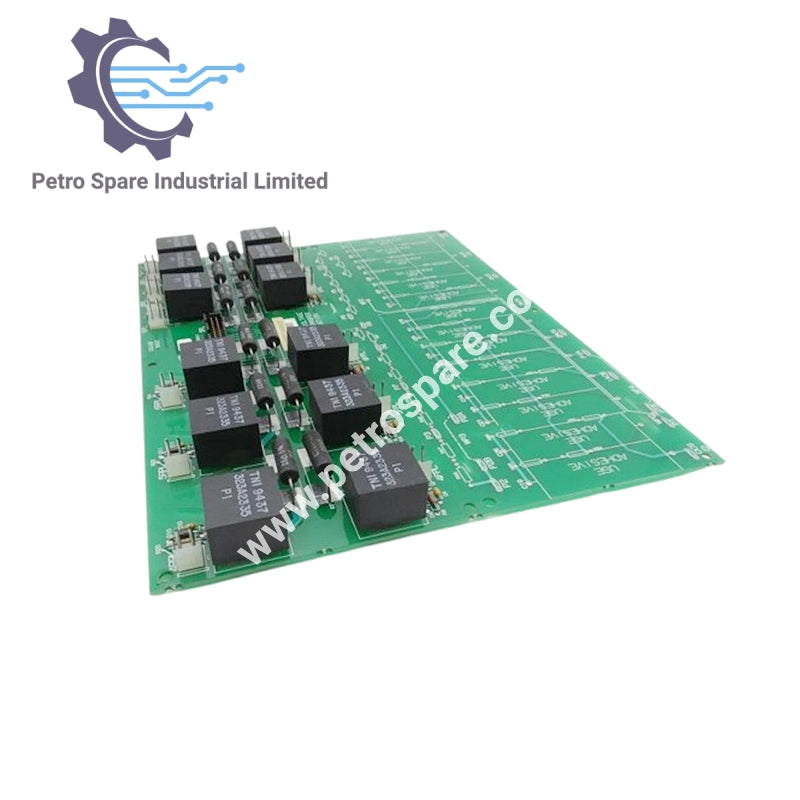

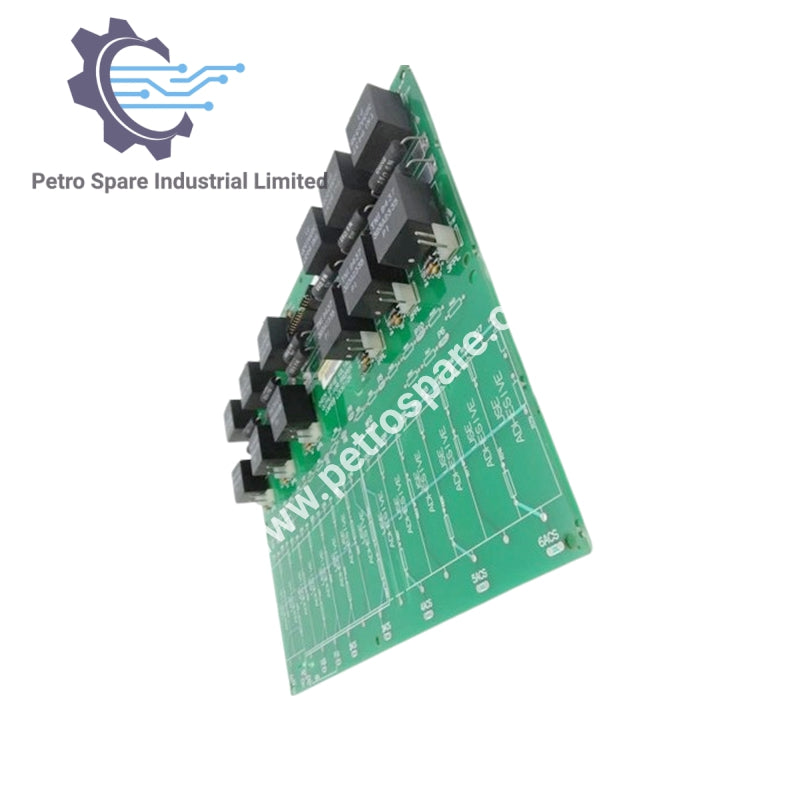

DS200PCCAG5ACB Mark V Seriyası üçün GE tərəfindən hazırlanmış Güc Bağlantı Kartıdır. O, SCR güc körpüsünü impuls transformatorları vasitəsilə sürət idarəetmə sxeminə birləşdirir.

Funksional Rol

• Tətbiq: Yüksək at gücündə sürücülər (xarici snubberlərdən istifadə edir)

• Əlaqə: SCR körpüsü ilə 12 fişli konnektor vasitəsilə interfeys

• Güc Platası İnterfeysi: DCFB tipli plata ilə əlaqə qurur

• Transformator Dəstəyi: Ümumi/ayrı avtobus transformatorlarını dəstəkləyir

Elektrik və Mexaniki

• AX Gərginlik Reytinqi: 1500 V rms maksimum

• Statik Həssaslıq: Statik həssasdır; birbaşa toxunmadan çəkinin

• Deliklər: Təhlükəsiz montaj üçün izolyasiyalı dəliklər

• Yer: Sürət idarəetmə və güc platasının arxasında yerləşdirilib

Atlamalar və Komponentlər

• Kabel Atlamaları: WP4, WP3, JP2, JP1

• Relye Qorunması: Ayaq reaktorları və sigortalar istifadə edir

• Təhlükəsiz Montaj: Plata daşıyıcısında 6 plastik tutacaqla bərkidilmiş

Çərçivə Uyğunluğu

• Çərçivə Növləri: J, K və M tipli Mark V komponentləri ilə uyğun

---
