IC695PSA140

Ümumi Baxış

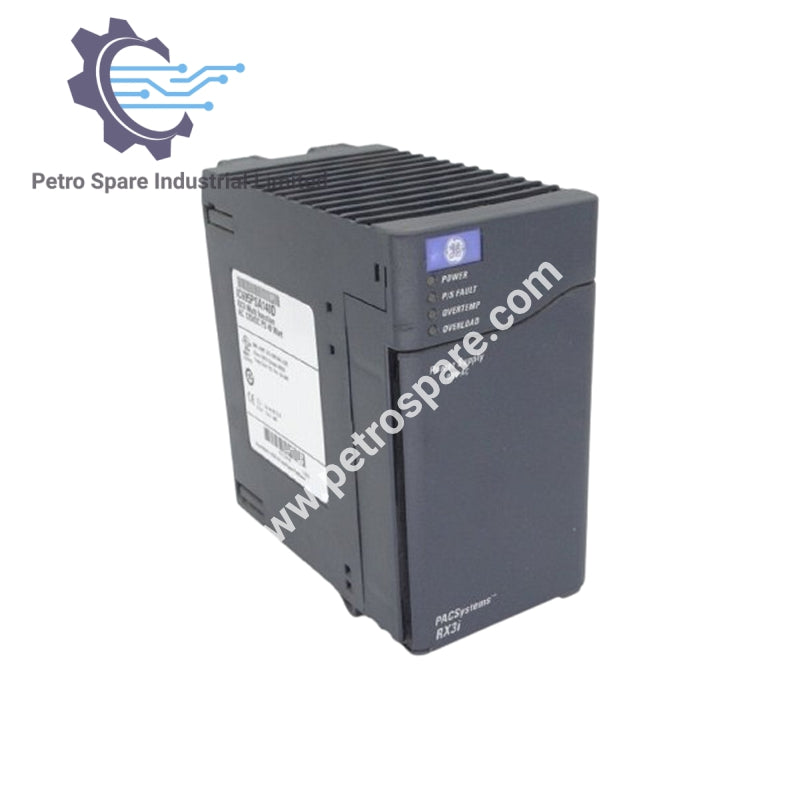

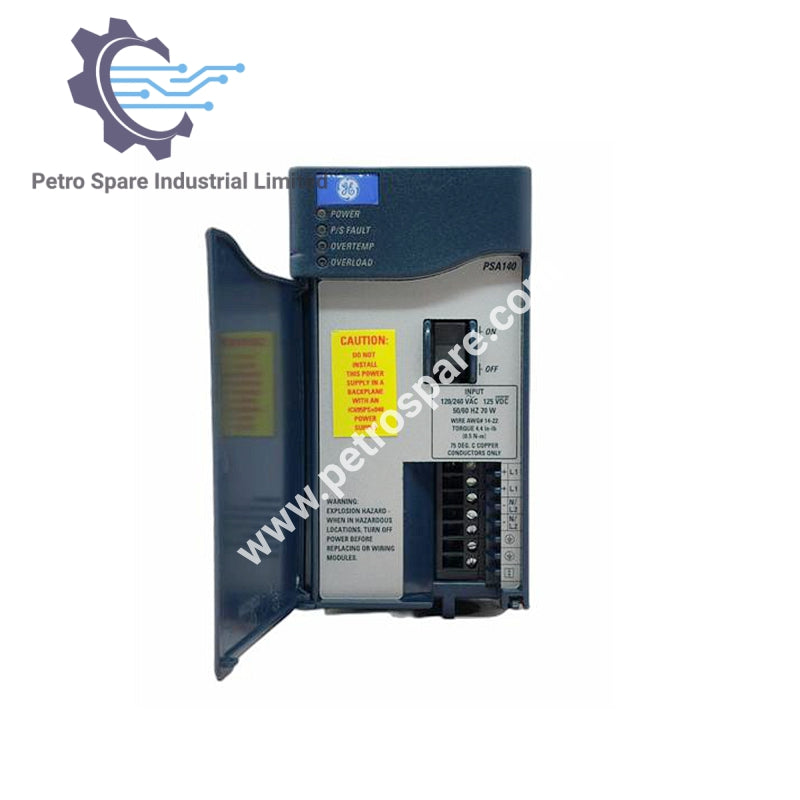

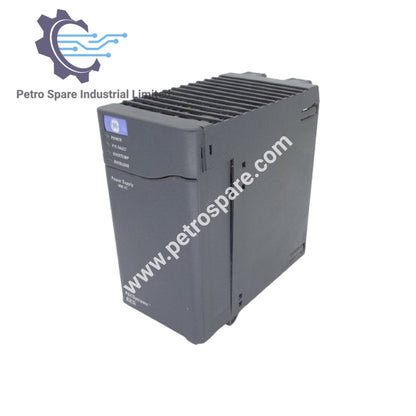

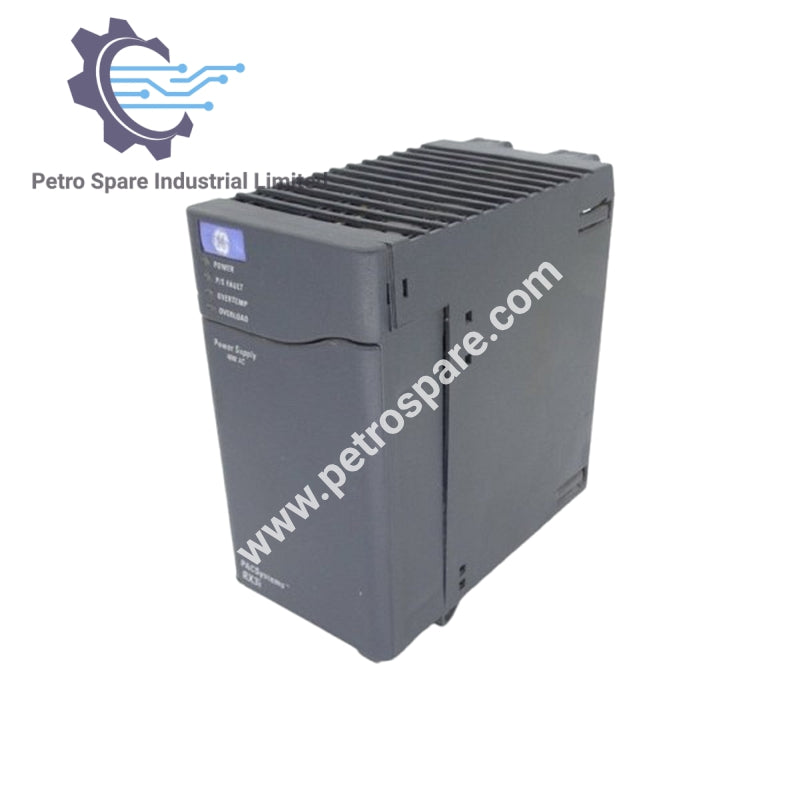

IC695PSA140 GE Fanuc PACSystems RX3i üçün 40 W güc təchizatı moduludur, həm AC, həm də DC girişlərini dəstəkləyir və backplane modullarını enerji ilə təmin etmək üçün üç tənzimlənmiş çıxış gərginliyi təqdim edir.

Giriş spesifikasiyaları

• Nominal giriş gərginliyi: 120/240 VAC və ya 125 VDC

• Giriş gərginliyi diapazonu:

• AC: 85–264 VAC

• DC: 100–300 VDC

• Maksimum giriş gücü: 70 W

• Başlanğıc cərəyanı: Maksimum 4 A, 250 ms

Çıxış Spesifikasiyaları

• Ümumi çıxış gücü: Maksimum 40 W (temperaturdan asılıdır)

• Çıxış gərginlikləri və cərəyanları:

• 24 VDC: 19.2–28.8 VDC, 1.6 A-ya qədər

• 5.1 VDC (nominal): 5.0–5.2 VDC, 6 A-ya qədər

• 3.3 VDC (nominal): 3.1–3.5 VDC, 9 A-ya qədər

• Dalğalanma/səs-küy (bütün çıxışlar): 150 mV

• Keçid vaxtı: 20 ms

İzolyasiya və Qoruma

• Girişdən backplane izolyasiyası:

• 250 VAC fasiləsiz

• 1500 VAC 1 dəqiqə üçün

Kabel və Quraşdırma

• Terminal tel ölçüsü: 14–22 AWG

• Terminal başına maksimum cərəyan: 6 A

• Daisy-zənciri: 4 IC695PSA140 vahidə qədər

• Backplane dəstəyi: Universal backplane üçün 4 vahidə qədər

---
