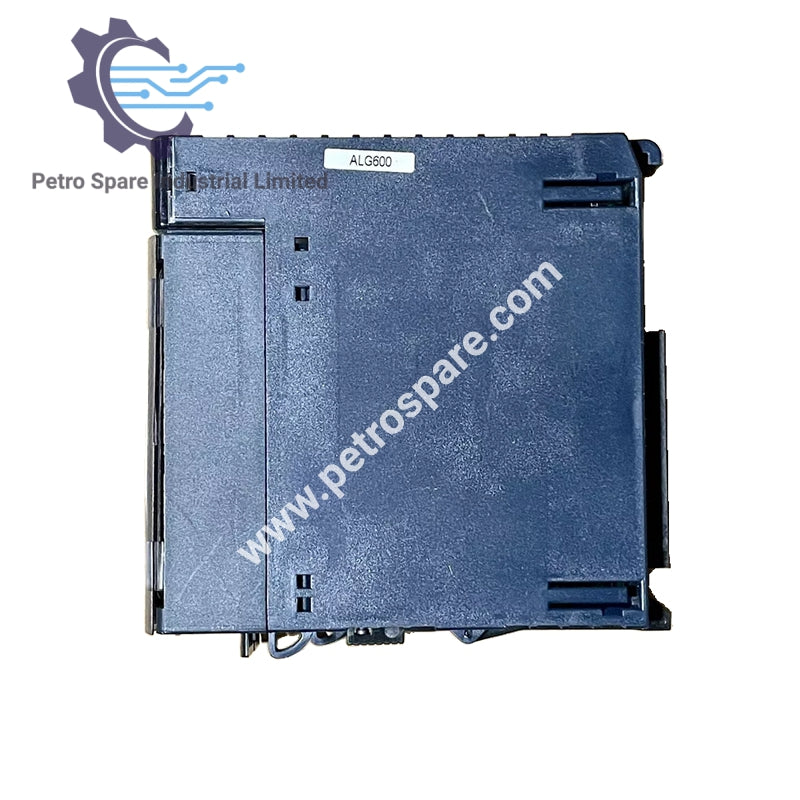

IC695ALG600

Ümumi Baxış

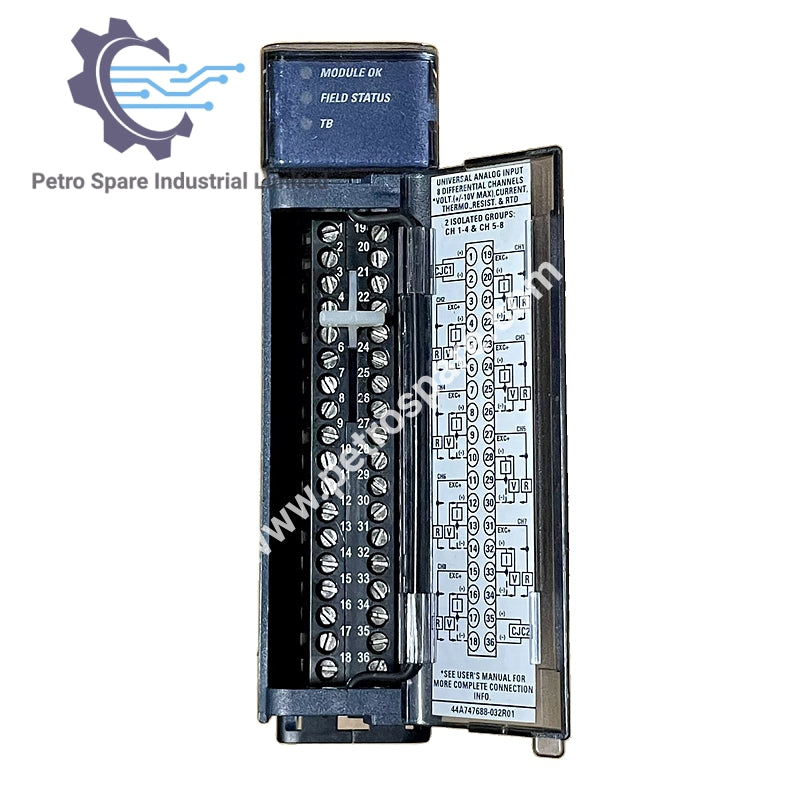

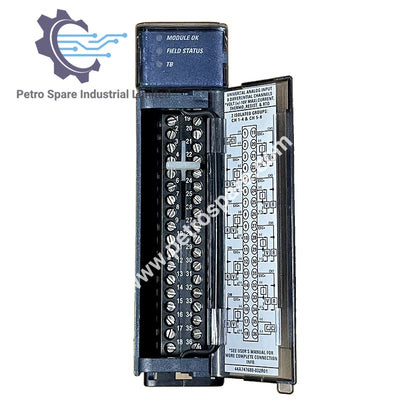

IC695ALG600 PACSystem RX3i üçün çoxfunksiyalı analoq giriş moduludur, cərəyan, gərginlik, termocüt, RTD və müqavimət daxil olmaqla bir neçə növ giriş siqnallarını dəstəkləyir.

Texniki Xüsusiyyətlər

• Kanallar: 8 ümumi məqsədli, 2 Soyuq Qoşulma Kompensasiya (CJC)
• Giriş Növləri:
  • Cərəyan: 0-20 mA, 4-20 mA, ±20 mA
  • Gərginlik: ±50 mV, ±150 mV, 0-10 V, 1-5 V, ±5 V, ±10 V
  • Müqavimət: 0-dan 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohm-a qədər
  • RTD: PT 385 / 3916, N 618 / 672, NiFe 518, CU 426
  • Termocüt: B, C, E, J, K, N, R, S, T
• Qətnamə: 11-16 bit
• Konfiqurasiya Olunan Giriş Filtri: 8 Hz-dən 1000 Hz-ə qədər
• Modul Konversiyası: Sigma-delta
• Güc İstismarı: Maksimum 5.4 W

İşləmə Şərtləri

• İşləmə Temperaturu: 0-dan 60°C (32-dən 140°F)
• Saxlama Temperaturu: -40-dan 85°C (-40-dan 185°F)
• Nəmlik: 5-dən 95%-ə qədər, kondensasiya olmadan

Güc və Göstəricilər

• Daxili Güc: 3.3V: 350 mA; 5V: 400 mA

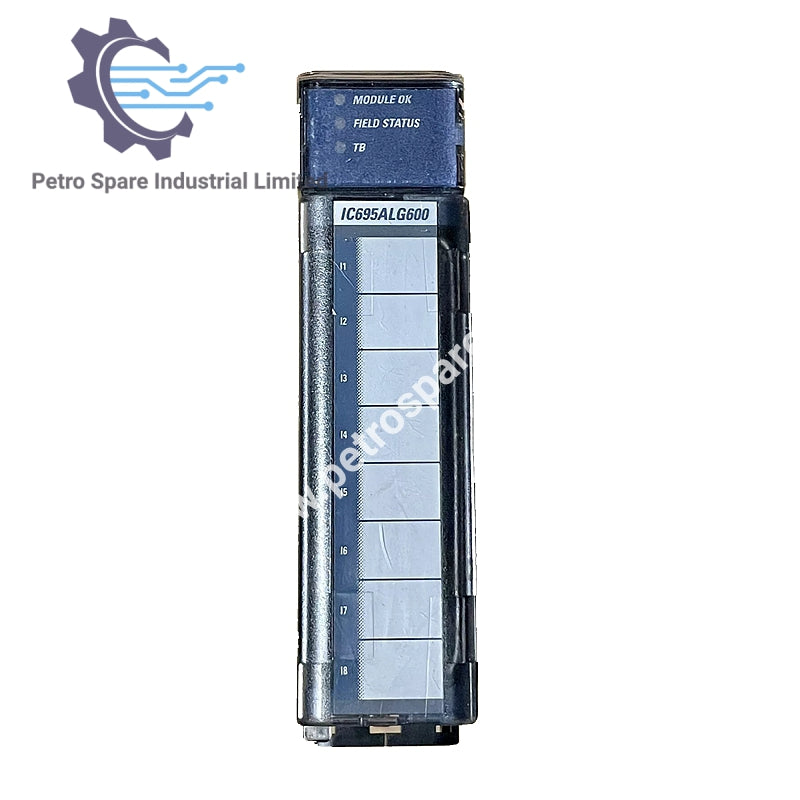

• LED Göstəricilər: OK, Terminal Blok

---
