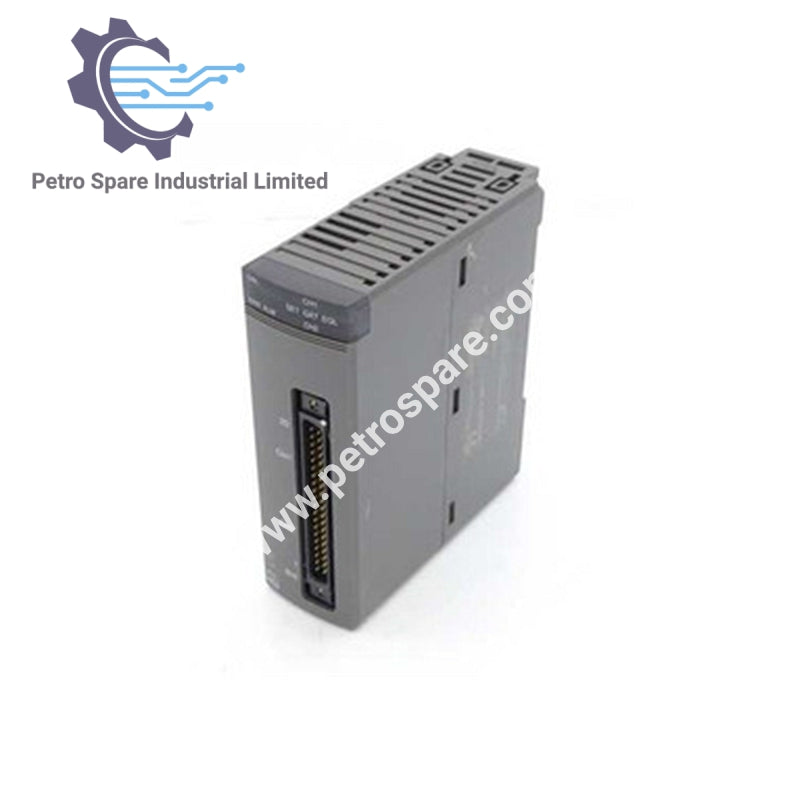

NP1Y08R-00

Ümumi Baxış

• Marka: Fuji Electric

• Model: NP1Y08R-00

• Növ: Rəqəmsal Çıxış Rele Modulu, 8 nöqtə

Çıxış Spesifikasiyaları

• Çıxış Nöqtələri: 8 müstəqil rele çıxışları

• Qiymətləndirilmiş Gərginlik: 240V AC, 110V DC

• Gərginlik Dözümlülüyü: 264V AC, 140V DC qədər

• Qiymətləndirilmiş Tezlik: 50/60 Hz (47-dən 63 Hz-ə qədər dözümlülük)

• Max Yük Cərəyanı: 2.2A/nöqtə (30V DC/264V AC), 0.2A/nöqtə (110V DC)

• Min Yaratma/Kəsmə Cərəyanı: 5V DC, 1mA

Performans

• Reaksiya Vaxtı:

• OFF-dan ON-a: 10 ms və ya az

• ON-dan OFF-a: 10 ms və ya az

• Sızma Cərəyanı (OFF Vəziyyəti): Max 0.1mA (200V AC 60Hz)

• On/Off Dövrləri: Max saatda 1800 dəfə

Mühafizə və İzolyasiya

• Çıxış Elementi: Rele (AC, DC)

• Güc Absorbsiyası: Varistor

• Daxili Sigorta: Yoxdur

• İzolyasiya Metodu: Rele

• Dielektrik Gücü: 1 dəqiqə üçün 1500V AC (çıxış terminallarından çərçivə torpağına)

• İzolyasiya Müqaviməti: 10 MΩ və ya daha çox (çıxış terminalları ilə torpaq arasında 500V DC megger)

Elektrik və Mexaniki

• Xarici Güc Təchizatı: Siqnal üçün, 240V AC və ya 110V DC

• Daxili Cərəyan İstehlakı: 24V DC, maksimum 100mA (bütün nöqtələr ON)

• Qoşulma: Çıxarıla bilən vint terminalı (M3), 20 qütb

• Tətbiq Olunan Tel Ölçüsü: AWG #22-dən 18-ə qədər

• Çıxış Göstəricisi: Çıxış ON olduqda LED-lər yanır (Normal üçün Yaşıl, Səhv üçün Qırmızı)

• İstifadə Edilən Sözlər: 2 söz (SX bus), 1 söz (uzaqdan I/O link)

• Çəki: Təxminən 170 g

---
