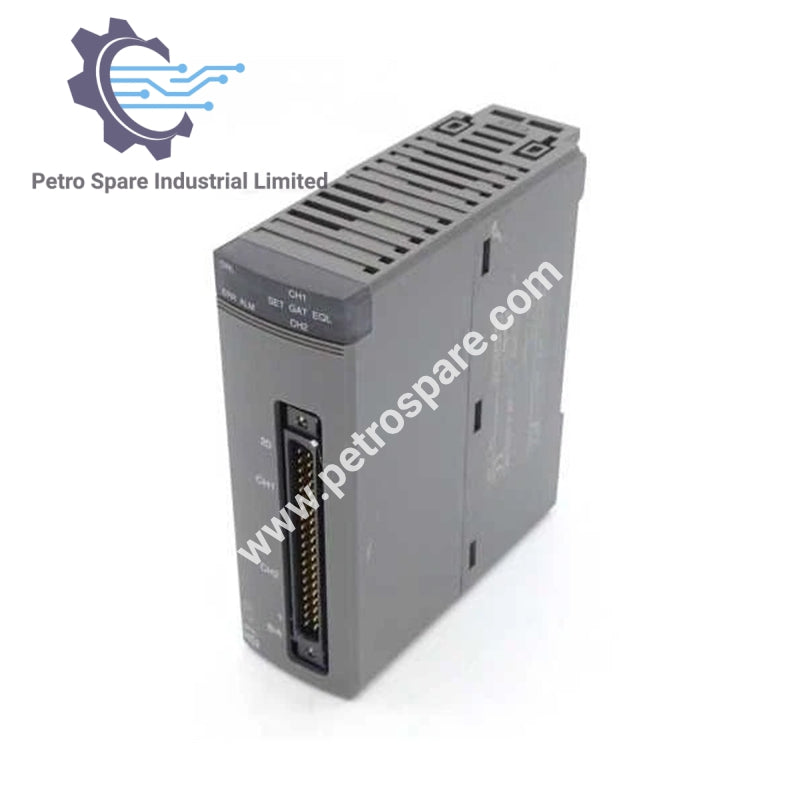

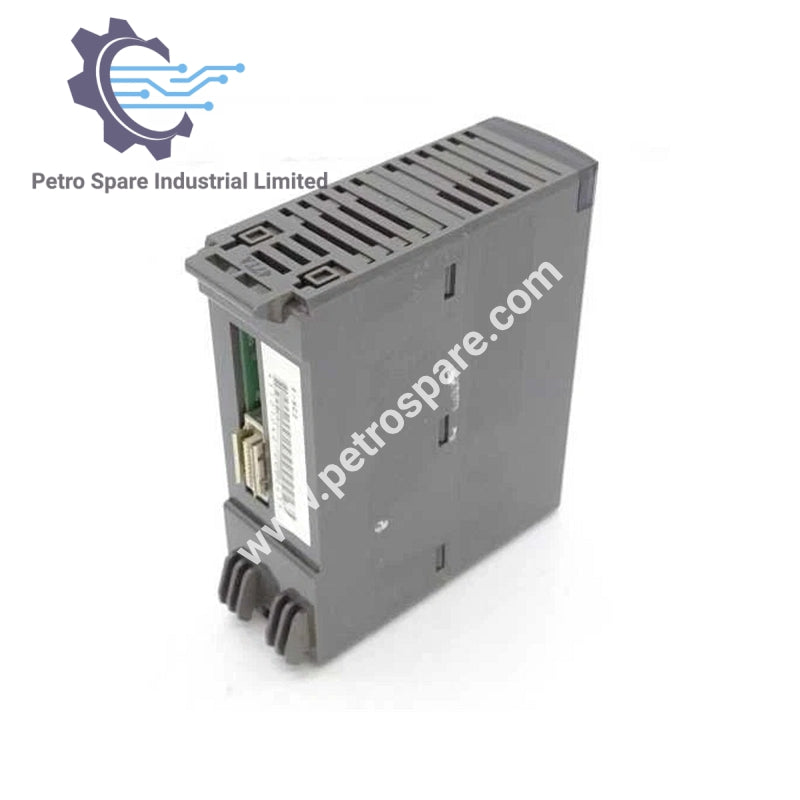

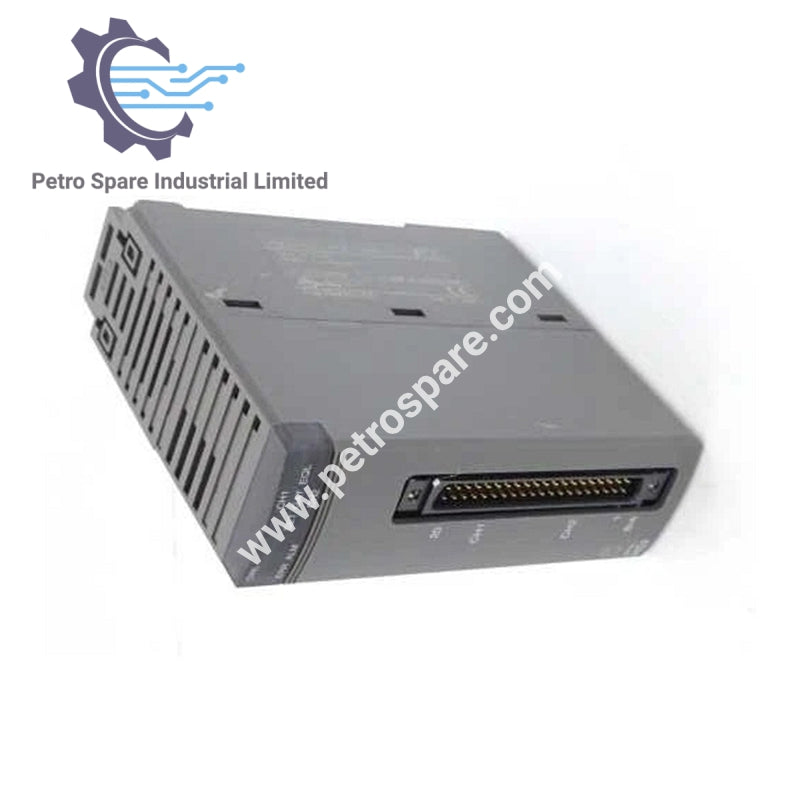

NP1F-HC2

Ümumi Baxış

Fuji Electric-in NP1F-HC2 Yüksək Sürətli Sayğac Modulu sənaye avtomatlaşdırma sistemlərində dəqiq sayma və idarəetmə üçün nəzərdə tutulub.

Giriş Xüsusiyyətləri

• Giriş fazası: 2-fazlı siqnal (90° faz fərqi), irəli/geri siqnal, kodlu impuls (proqram təminatı ilə seçilə bilər)

• Səviyyə: Açıq kollektor və ya fərqli siqnal (NP1F-HC2 üçün fərqli siqnal)

• Giriş gərginliyi: 5V/12V/24V DC

Sayğac funksiyaları

• Növ: Halqa sayğacı, sıfırlama, qapı, müqayisə, faza Z aşkarlanması

• Kanalların sayı: 2 müstəqil kanal

• Sayma Sürəti:

• 200 kHz (maks)

• 50 kHz

• Sayma Aralığı: -2,147,483,648-dən 2,147,483,647-ə qədər (DINT tipi)

• Funksiyalar:

• Vurma: x4 (2-faz siqnalı üçün)

• Sıfırlama: Yumşaq əmr

• Qapı: Xarici giriş siqnalı və yumşaq əmr

• Müqayisə: Yumşaq əmr

• Faza Z Aşkarlanması: Xarici giriş siqnalı və yumşaq əmr, seçilə bilən yüksələn və ya enən kənar

Çıxış Spesifikasiyaları

• Çıxış Nöqtələrinin Sayı: 1 nöqtə/kanal

• Müqayisə Aralığı: Sayma aralığı ilə eynidir

• Müqayisə Məzmunu: (Sayılmış dəyər) ≥ (Müqayisə olunan dəyər) → Çıxış AÇIQ

• Müqayisə Çıxışı: Açıq kollektor çıxışı (sink tipi), 24V DC, Maks. yük: 100 mA

Elektrik və İzolyasiya Xüsusiyyətləri

• İzolyasiya Metodu: Fotokopler

• Dielektrik Gücü: 1 dəqiqə üçün 1500V AC (I/O konnektor pinləri ilə çərçivə torpağı arasında)

• İzolyasiya Müqaviməti: 500V DC megger ilə 10 MΩ və ya daha çox (I/O konnektor pinləri ilə çərçivə torpağı arasında)

Güc və Məlumat

• İşğal Edilmiş Sözlər: 16 söz

• İşğal Edilmiş Slot: 1 slot

• Daxili Cərəyan İstehlakı: 24V DC, 85 mA və ya az

• Xarici Güc Təchizatı: 24V DC

---
