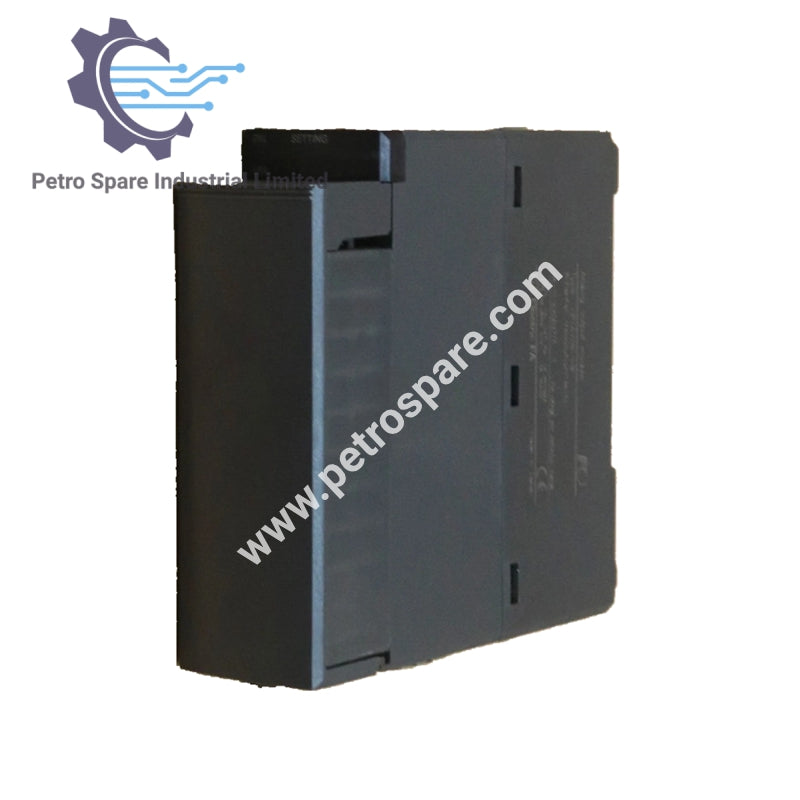

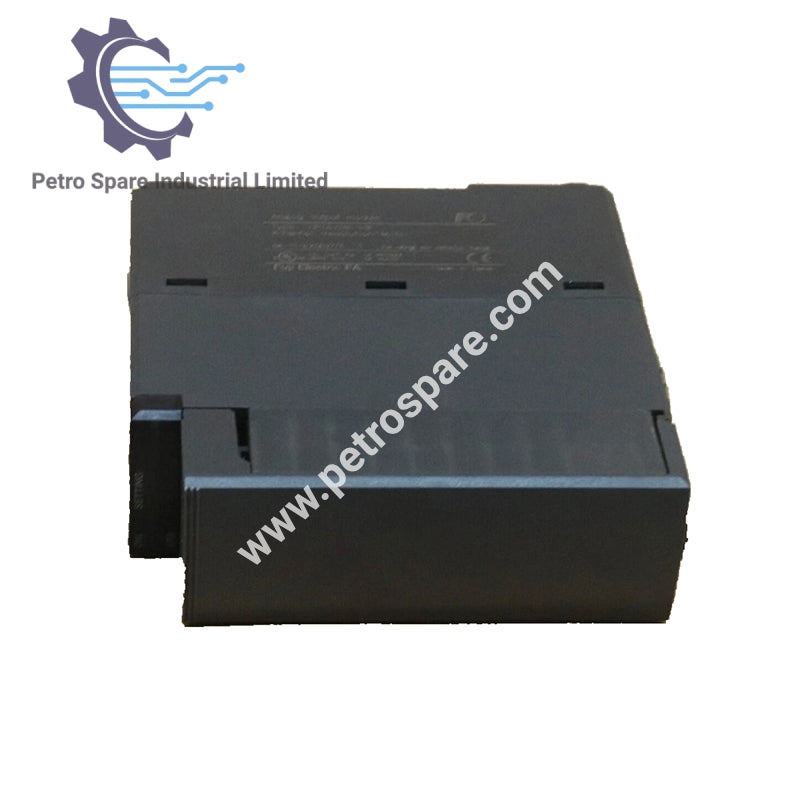

NP1AYH8I-MR

Ümumi Baxış

NP1AYH8I-MR 8 kanallı yüksək sürətli analoq cərəyan çıxışı modulu olub, sənaye tətbiqləri üçün dəqiq idarəetmə və yüksək dəqiqlik təklif edir.

---

Texniki xüsusiyyətlər

• Çıxış kanallarının sayı: 8

• Xarici yük müqaviməti: 60 Ω və ya az

• Çevirilmə xüsusiyyətləri:

• Rəqəmsal giriş dəyəri: 0-dan 16000-ə

• Analoq çıxış diapazonu (mA): 0-dan 20-yə, 4-dən 20-yə

• Qətnamə: 14 bit (2 µA)

• Ümumi dəqiqlik:

• ±0.1% və ya az (18-dən 28°C-ə qədər)

• ±0.4% və ya az (0-dan 55°C-ə qədər)

• Rəqəmsal giriş formatı: INT tipi (tam ədəd)

• Çıxış gecikmə vaxtı: 8 nöqtə üçün 2.0ms və ya az + Takt vaxtı

---

Kabel çəkilişi və bağlantılar

• Xarici kabel bağlantıları:

• Çıxarıla bilən vintli terminal bloku (M3), 20 qütb

• Tətbiq olunan kabel ölçüsü: AWG#22-18 (qorunan bükülü cüt kabel)

• İzolyasiya üsulu: Fotokopler, kanallar arasında izolyasiya yoxdur

• Dielektrik gücü: 1 dəqiqə üçün 500V AC (Giriş/Çıxış terminalları ilə çərçivə torpağı arasında)

• İzolyasiya müqaviməti: 500V DC megger ilə 10 MΩ və ya daha çox (Giriş/Çıxış terminalları ilə çərçivə torpağı arasında)

---

Güc və Göstəricilər

• Daxili cərəyan istehlakı: 24V DC 300mA və ya az (bütün kanallar istifadə olunanda)

• Dolu sözlər: 12 söz (Giriş: 4 söz, Çıxış: 8 söz)

• Vəziyyət göstəricisi:

• ONL: Normal (Yaşıl LED)

• XƏTA: Anormal (Qırmızı LED)

• QURAŞDIRMA: Qazanc/Ofset tənzimlənməsi (Yaşıl LED)

---
