NDSI02

Ümumi Baxış

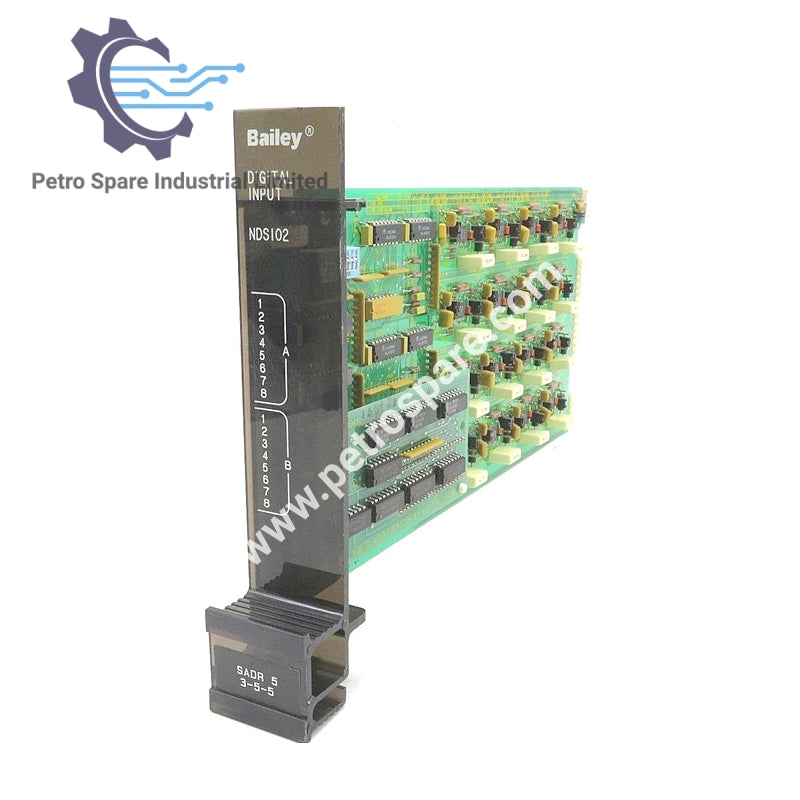

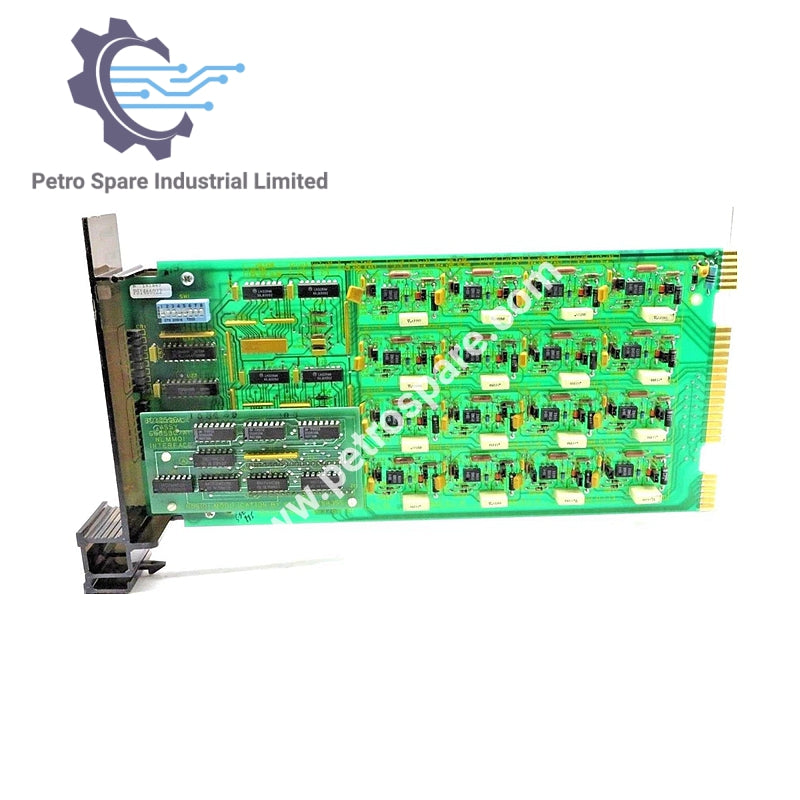

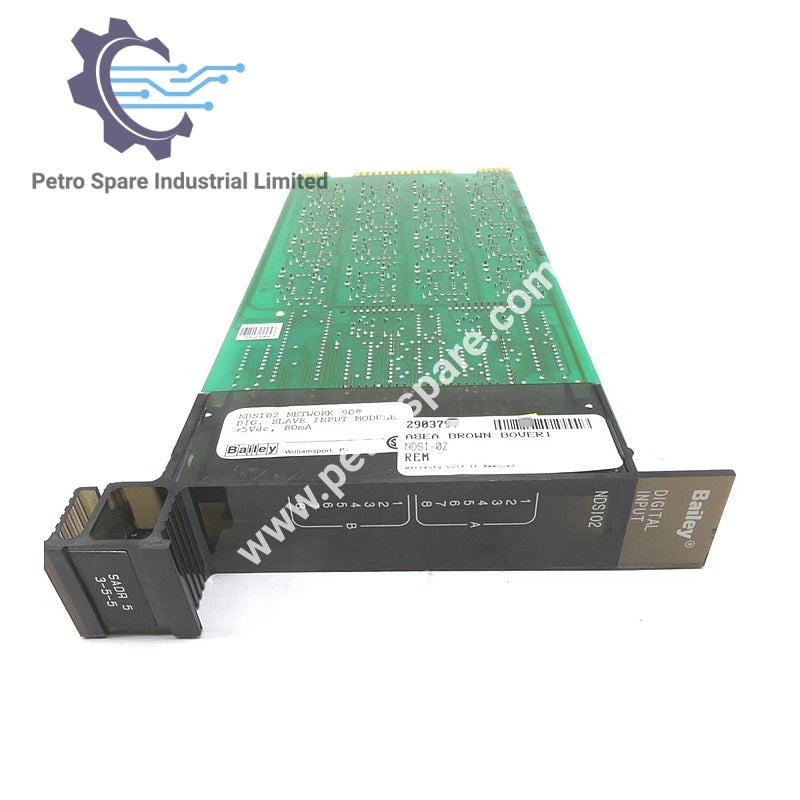

 NDSI02 ABB Bailey-dən Network 90 rəqəmsal qul giriş moduludur, passiv kontakt girişlərini məntiqi nəzarətçilərlə interfeys etmək üçün istifadə olunur.

Elektrik Reytinqi

• Tipik giriş cərəyanı: 4.5 mA @ 24 VDC, 5.0 mA @ 125 VDC, 7.0 mA @ 120 VAC @ 60 Hz

• DC Giriş/Çıxış gərginlikləri: ±5 VDC (±5%), 24 VDC (±10%), 125 VDC (±10%)

• AC Giriş/Çıxış gərginliyi: 120 VAC (±10%)

• Yandırma gərginliyi (min): 21.4 VDC, 95.0 VDC, 85.0 VAC

• Söndürmə gərginliyi (maks): 12 VDC, 60 VDC, 42 VAC

• Min yandırma gərginliyində Maksimum giriş cərəyanı: 3 mA @ 21.4 VDC, 3 mA @ 95.0 VDC, 5 mA @ 85 VAC

• Söndürmə sızma cərəyanı (maks): 10 µA @ ≤12 VDC, 10 µA @ ≤60 VDC, 1.6 mA @ ≤42 VAC

İzolyasiya və Güc

• İzolyasiya: Giriş və məntiq, giriş-giriş arasında 300 V RMS

• Məntiq cərəyan istehlakı: 55 mA @ +5 VDC, maksimum 79 mA

Performans

• Reaksiya vaxtı: DC "Sürətli" 1.5 ms, DC "Yavaş" 18 ms

• Əlaqə: Passiv kontakt girişləri Logic Master Module, Multi-Function Controller və ya PC-90 tərəfindən Expander Bus vasitəsilə oxunur

Quraşdırma

• Quraşdırma: Standart NETWORK 90 Modul Quraşdırma Blokunda bir slot

Ətraf Mühit Məhdudiyyətləri

• Ətraf temperatur: 0–70°C (32–158°F)

• Nisbi rütubət: 0–95% 55°C-yə qədər, 0–45% 70°C-də (kondensasiya olmadan)

• Atmosfer təzyiqi: Dəniz səviyyəsindən 3 km-ə (1.86 mil) qədər

• Hava keyfiyyəti: Korroziyaya səbəb olmayan

---
