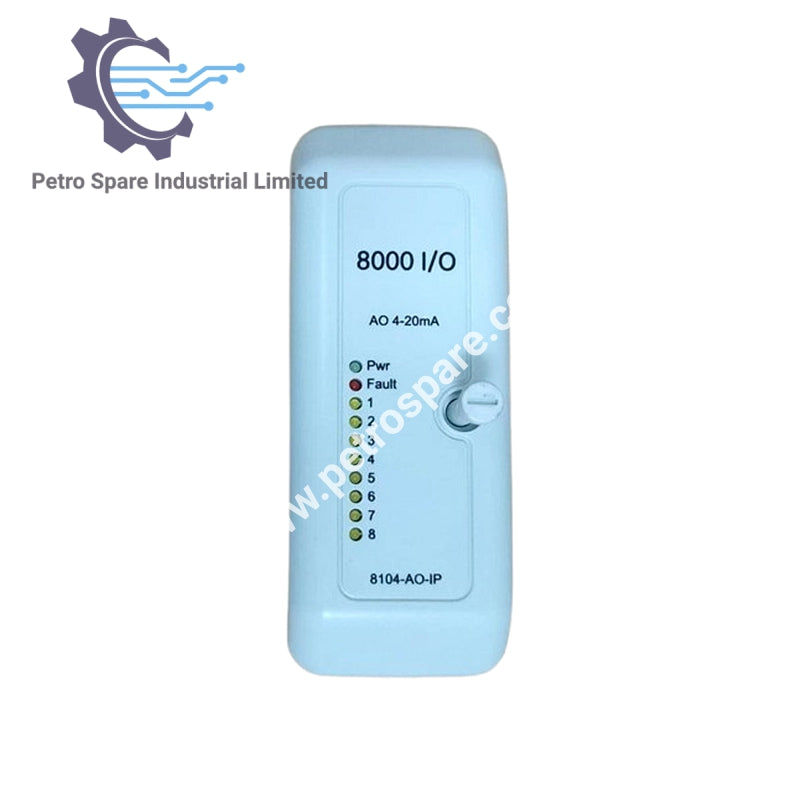

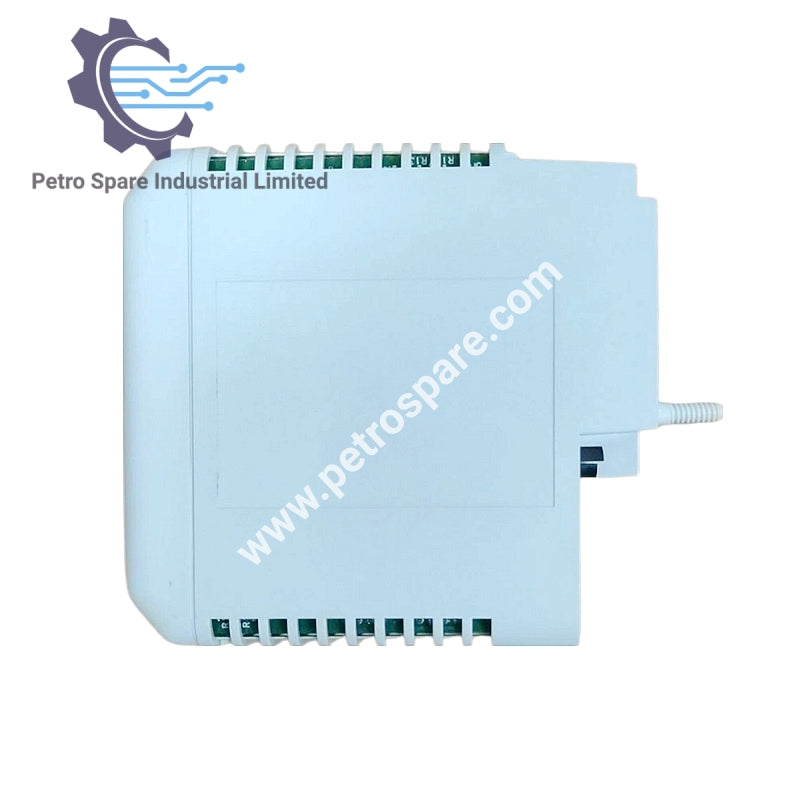

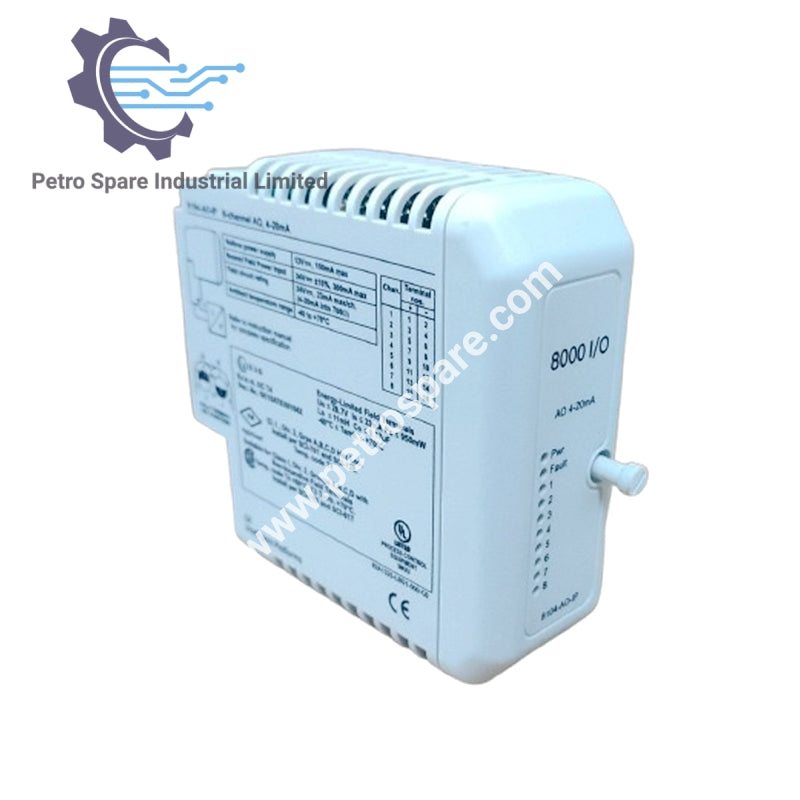

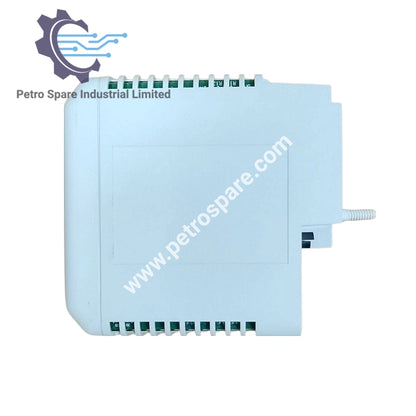

8104-AO-IP

Təsvir

8104-AO-IP MTL-dən 8-kanallı analoq çıxış modulu olub, 4–20 mA tək uclu çıxışlar təmin edir.

Çıxışlar

• Kanalların sayı: 8

• Nominal siqnal diapazonu: 4–20 mA

• Tam siqnal diapazonu: 1–23 mA

• Açıq dövrə aşkarlama həddi: 0.7 ± 0.25 mA

• Çıxış uyğunluğu: 21.6 V DC-də 20 mA (700 Ω yük)

• Dəqiqlik: ±0.25% diapazonun

• Qətnamə: 12 bit

• İzolasiya: Hər hansı kanal ilə Railbus arasında – 100 V AC; kanallar arasında – yoxdur

Konfiqurasiya edilə bilən parametrlər

• İlkin vəziyyət: Əvvəlcədən təyin edilmiş dəyər

• Fail-Safe rejimində sürücülük: Əvvəlcədən təyin edilmiş/Son dəyər

• Kanal vəziyyəti: Aktiv/Qeyri-aktiv

Reaksiya vaxtı

• Railbus əmri ilə çıxış arasında: maksimum 25 ms

Təhlükəsizlik

• FM Yanğına səbəb olmayan sahə naqilləri: Voc=28.7 V; Isc=33 mA; Ca=0.17 μF; La=11.0 mH

Enerji

• Railbus (12 V) cərəyanı: tipik 100 mA, maksimum 150 mA

• Bussed sahə gücü: maksimum 300 mA @ 24 V DC ±10%

• Qeyri-aktiv cərəyan: 60 mA

Mexaniki

• Modul açar kodu: A4

• Eni: 42 mm

• Çəkisi: 200 g

---
