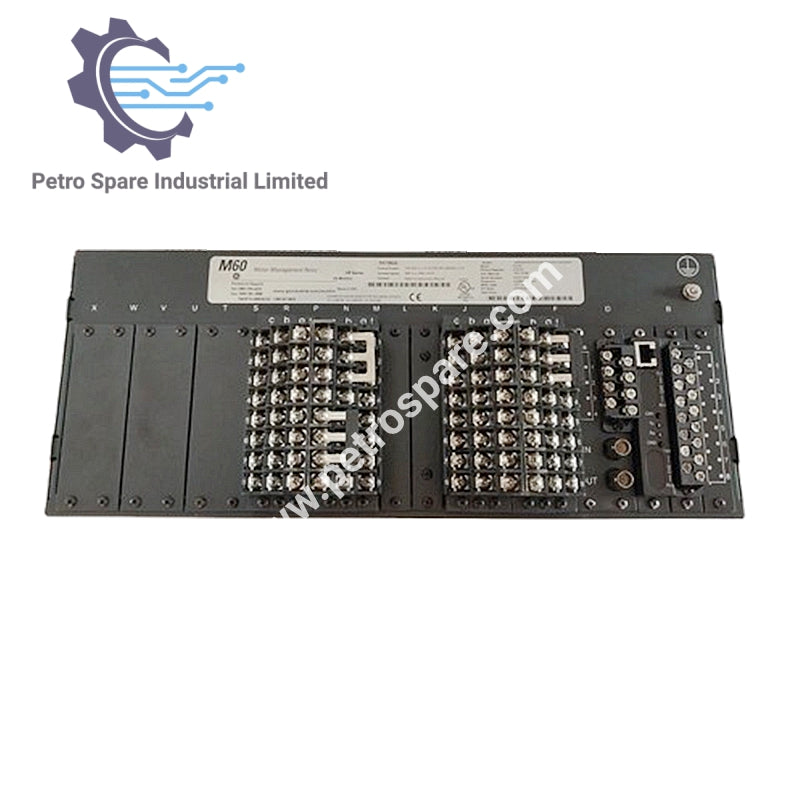

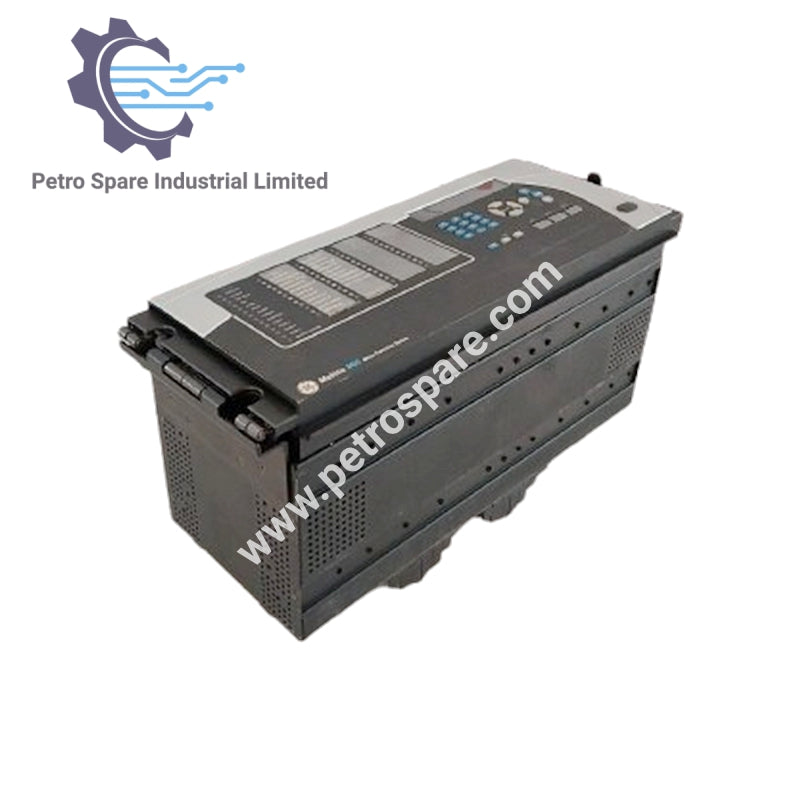

M60

Məhsulun Ümumi Baxışı

 Motor Relay M60 General Electric Multilin tərəfindən hazırlanmış mühərrik qoruyucu rele olub, qabaqcıl diferensial, istiqamətli və həddən artıq gərginlik funksiyalarını təmin edir.

Stator Diferensialı

• Qaldırma: 0.050–1.00 pu, 0.01 addımlarla

• Əyilmə 1/2: 1–100%, 1 addımlarla

• Kəsilmə 1: 1.00–1.50 pu, 0.01 addımlarla

• Kəsilmə 2: 1.50–30.00 pu, 0.01 addımlarla

Həssas İstiqamətli Güc

• Ölçülən Güc: 3 fazalı, həqiqi RMS

• Mərhələ Sayı: 2

• Xarakterik Bucaq: 0–359°, 1 addımlarla

• Kalibrləmə Buçağı: 0.00–0.95°, 0.05 addımlarla

• Minimum Güc: –1.200-dən 1.200 pu-ya, 0.001 addımlarla

• Qaldırma Səviyyəsinin Dəqiqliyi: ±1% və ya ±0.001 pu

• Histerezis: 2% və ya 0.001 pu

• Qaldırma Gecikməsi: 0–600 s, 0.01 addımlarla

• Zaman Dəqiqliyi: ±3% və ya ±4 ms

• İşləmə Zamanı: 50 ms

Əlavə Həddən Artıq Gərginlik

• Qaldırma Səviyyəsi: 0.000–3.000 pu, 0.001 addımlarla

• Düşmə Səviyyəsi: Qaldırmanın 97–98%-i

• Səviyyə Dəqiqliyi: 10–208 V aralığında ±0.5%

• Qaldırma Gecikməsi: 0–600 s, 0.01 addımlarla

• Sıfırlama Gecikməsi: 0–600 s, 0.01 addımlarla

• Zamanlama Dəqiqliyi: ±3% və ya ±4 ms

• İşləmə Zamanı: 60 Hz-də 1.10 × qaldırmada <30 ms

---
