1764-24BWA

Ümumi Baxış

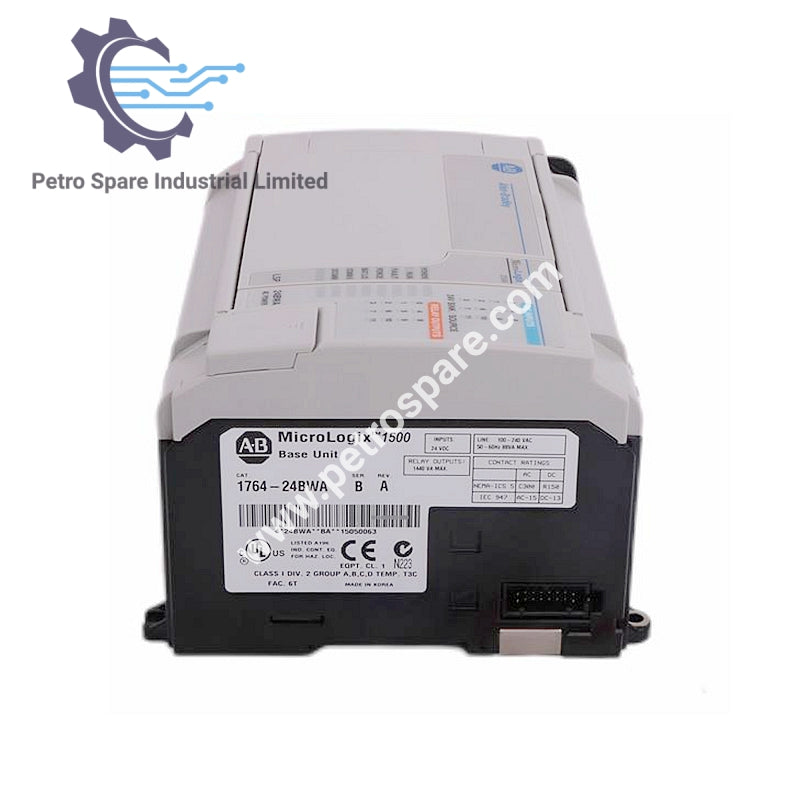

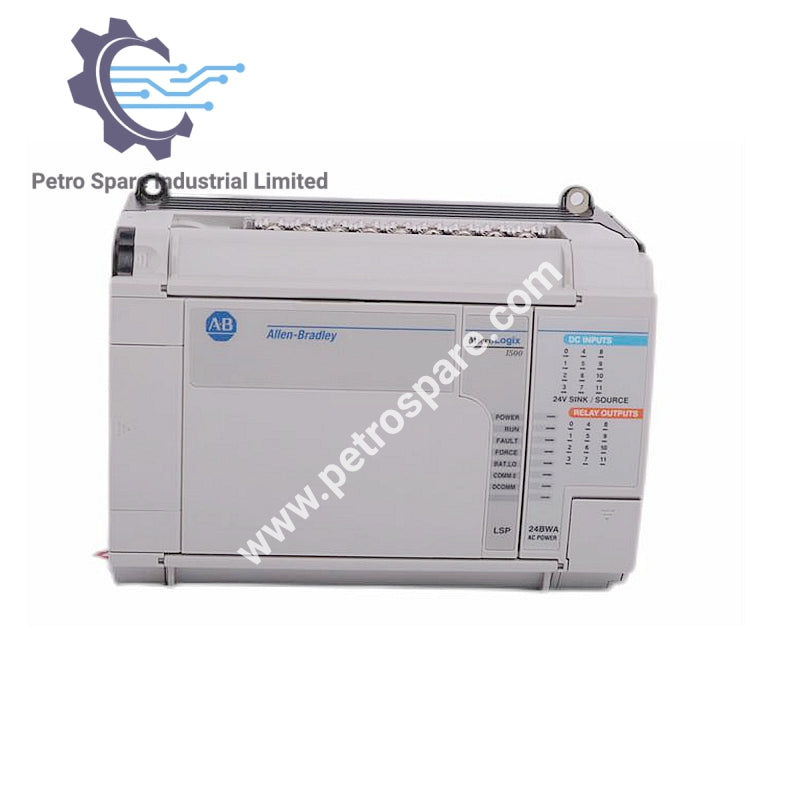

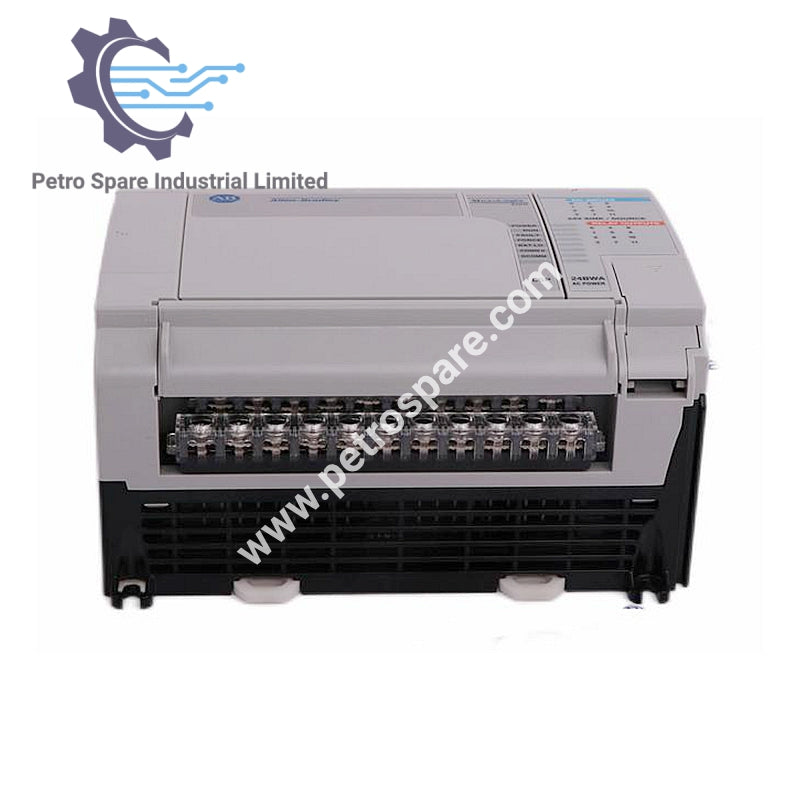

Allen-Bradley 1764-24BWA inteqrasiya olunmuş AC güc girişi, diskret I/O və yüksək sürətli giriş imkanlarına malik MicroLogix 1500 kontrolleridir. Etibarlı idarəetmə və çevik montaj tələb edən kompakt avtomatlaşdırma tətbiqləri üçün nəzərdə tutulub.

Şəxsiyyətləşdirmə

• Məhsul ailəsi: MicroLogix 1500

• Hissə nömrəsi: 1764-24BWA

• Kontroller növü: İnteqrasiya olunmuş I/O ilə baza vahidi

Elektrik Spesifikasiyaları

• Xətt gücü: 85–265 V AC @ 47–63 Hz

• Güc təchizatı istifadəsi: 88 VA

• Güc təchizatı başlanğıcı:

  • 120 V AC: 8 ms üçün 25 A

  • 240 V AC: 4 ms üçün 40 A

• İstifadəçi güc çıxışı: 24 V DC @ 400 mA, 400 pF maksimum

• Tipik CPU saxlama müddəti: 10–3000 ms

Giriş/Çıxış Konfiqurasiyası

• Girişlərin sayı: 12 (8 standart 24 V DC, 4 sürətli 24 V DC)

• Çıxışların sayı: 12 relay çıxışı (hər vahiddə 2 izolyasiya olunmuş relay daxil olmaqla)

• Yüksək sürətli girişlər: 4 giriş @ 20 kHz

• Giriş dövrəsi növü: 24 V DC, sinking/sourcing

• Çıxış dövrəsi növü: Relay

Fiziki Spesifikasiyalar

• Hündürlük (DIN qapaq bağlı): 118 mm (4.65 in.)

• Hündürlük (DIN qapaq açıq): 138 mm (5.43 in.)

• En: 168 mm (6.62 in.)

• Dərinlik: 87 mm (3.43 in.)

---
