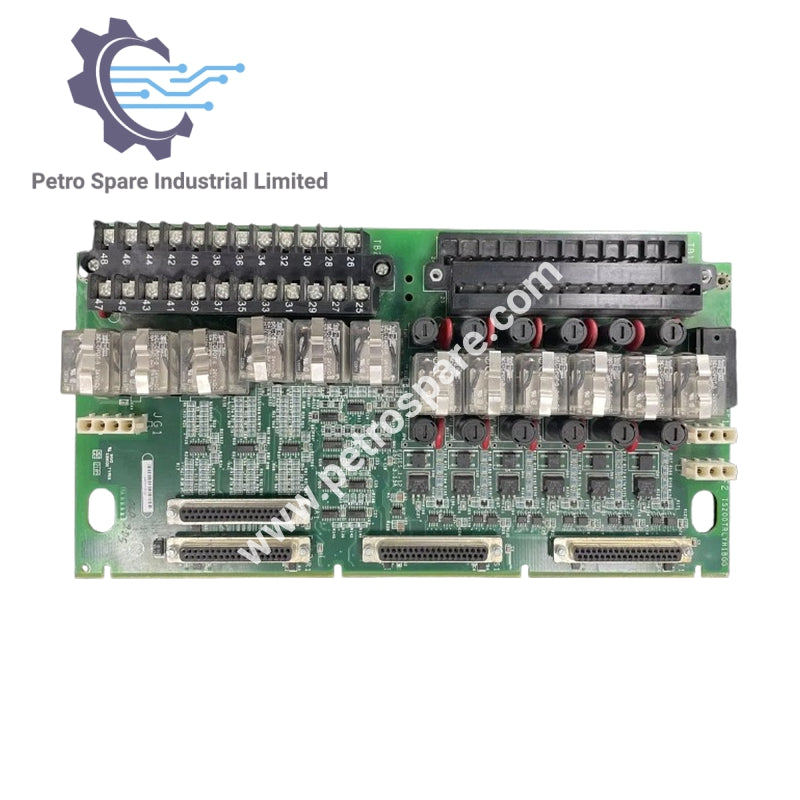

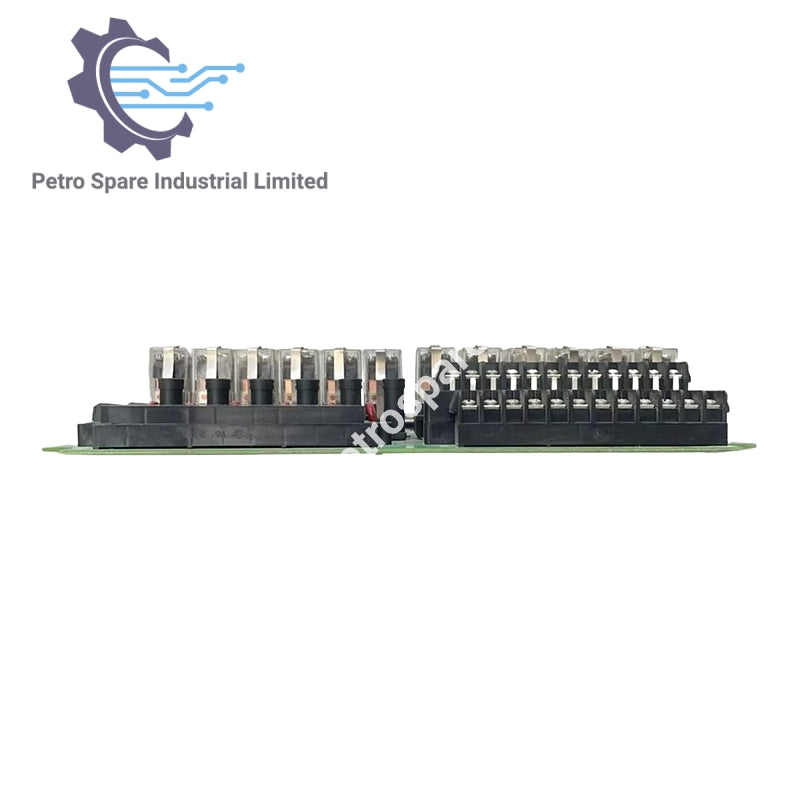

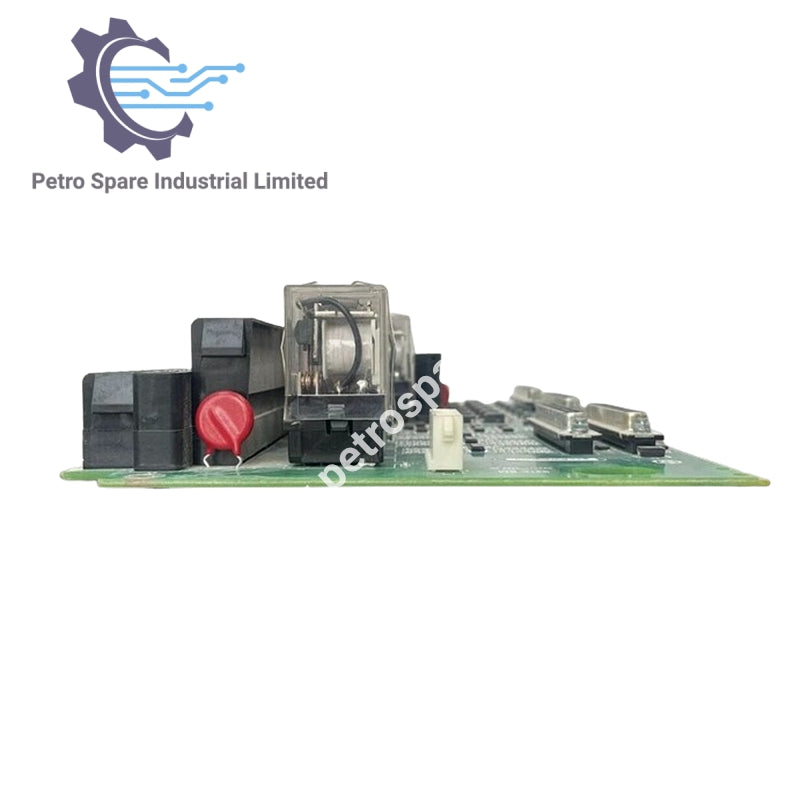

IS200TRLYS1BGG

Ümumi Baxış

The IS200TRLYS1BGG GE Mark VI sistemləri üçün ayrı-ayrı G/Ç lövhəsidir, bobin cərəyanı diaqnostikası və qismən enerji mühafizəsi üçün istifadə olunur.

Ümumi Məlumat

• Seriya: Mark VI

• Tətbiq: Qaz və buxar turbininin idarəsi

• Lövhə Funksiyası: Diaqnostika qabiliyyətli ayrı-ayrı G/Ç

G/Ç və Relay Təfərrüatları

• Relay Növü: Form C kontaktlı plagin maqnit relaylar

• Giriş/Çıxış Üslubu: Bariyer tipli G/Ç

• Diaqnostika: Bobin cərəyanını izləyir

Enerji və Qoruma

• Gərginlik Dəstəyi: 120/240 VAC

• Mühafizə: Tətbiq olunan sistemlərdə qismən enerji mühafizəsi

Lövhə Tərtibatı

• Relenin Yerləşdirilməsi: Lövhənin mərkəzi boyunca bir neçə relay

• Terminal Zolaqları: İki, nömrələnmiş vintli terminallarla

• D-shell Qoşqular: Bir lövhə kənarında dörd ədəd

• Əlavə Qoşqular: Üç 3-pinlik fiş

• Digər Komponentlər: İC-lər, dəyişkən rezistorlar, sigortalar, kondensatorlar, rezistorlar, diodlar

---
