IS200STCIH2A

Ümumi Baxış

IS200STCIH2A GE Mark VI seriyasından Sadəks Kontakt Giriş Terminal Lövhəsidir, 24 kontakt girişini dəstəkləyir və gərginlik və yüksək tezlik qorunması üçün səs-küy azaldılması təmin edir.

Quraşdırma

• Quraşdırma növü: DIN-reliz və ya düz quraşdırma

• Girişlər: 24 kontakt girişi

• Eksitasiya gərginlikləri: 24 V, 48 V, 125 V DC

• Kabel bağlantısı: #18 AWG kabellər birbaşa terminal blokuna

• Terminal konfiqurasiyası: Sağ bucaq başlığı ilə 52 terminal

Elektrik İşləməsi

• Eksitasiya diapazonları: 16–32 V DC, 32–64 V DC, 100–145 V DC

• Əsas gərginlik: Eksitasiya gərginliyinin 50 %

• Giriş cərəyanı: 2.5 mA (1–21 dövrə), 10 mA (22–24 dövrə)

• Enerji təchizatı: 24 V DC, 0.5 A ilə məhdudlaşdırılmış

• Səs-küy nəzarəti: Yüksək tezlikli filtrlər və gərginlik azaldılması

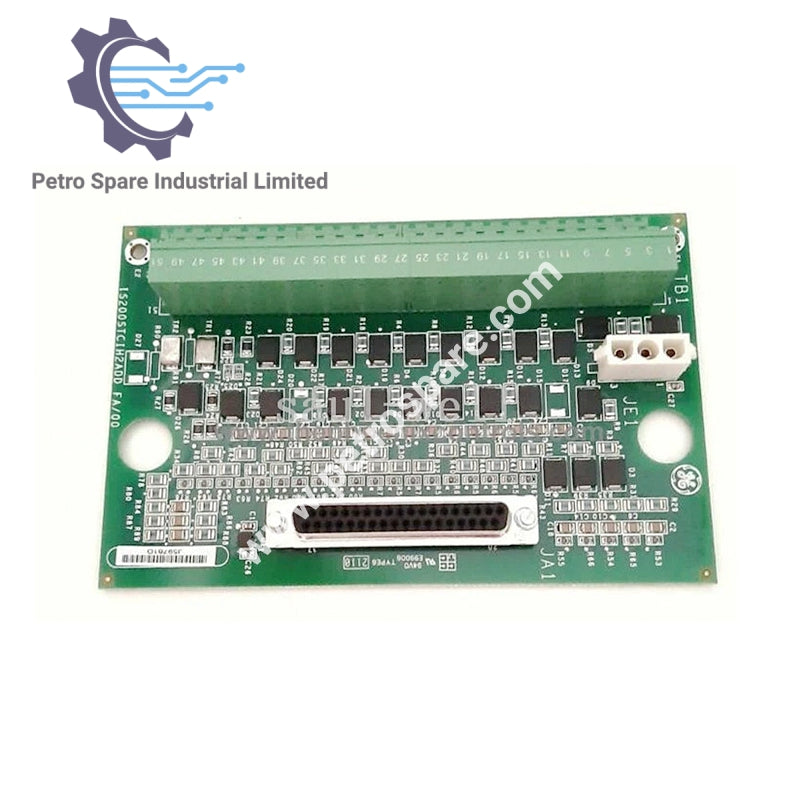

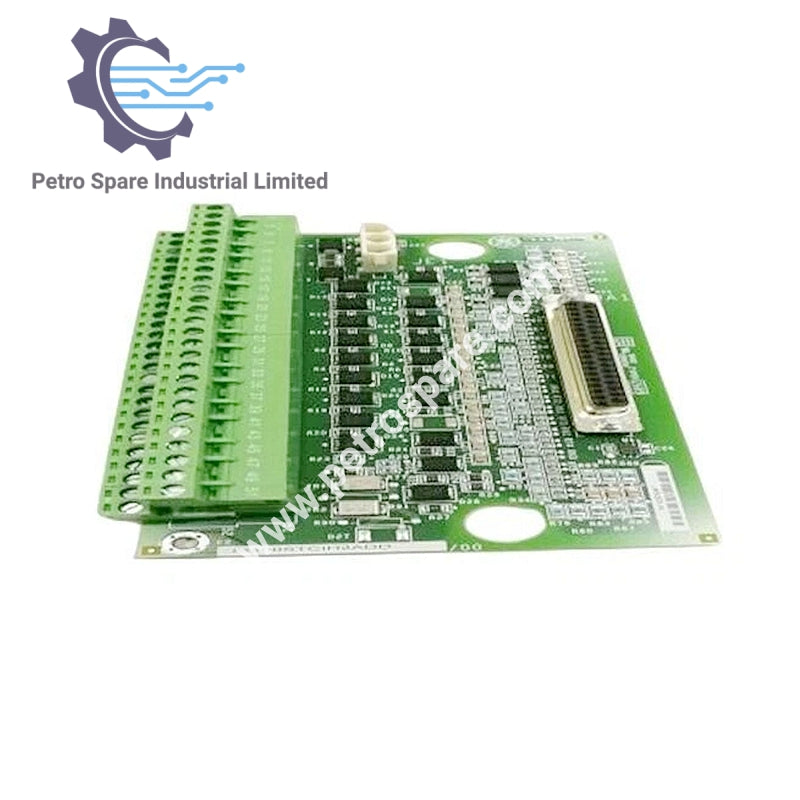

Komponent Təşkili

• Qoşqular: 37-pin D-tip (dişi) + 3 mövqeli dişi fiş

• Etiketlər: Terminal halqasının tərəflərində E1 və E2

• Dizayn: Qısa kənarlarda iki dairəvi dəlik

• Plata üzərindəki hissələr: 80-dən çox rezistor, kondensator, diod və 1 inteqrasiya olunmuş sxem

---
