3700

Məhsula ümumi baxış

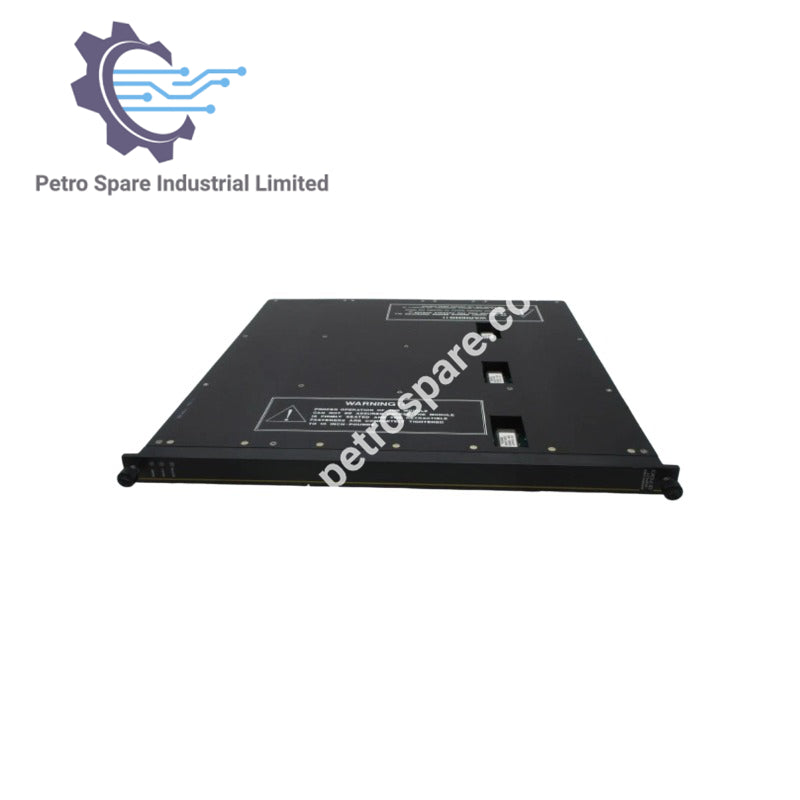

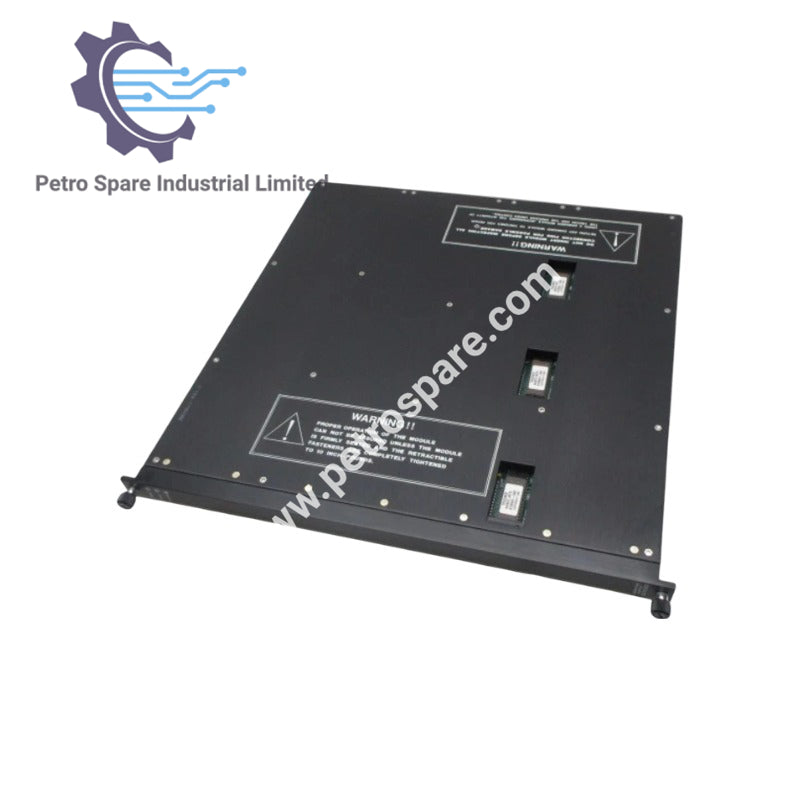

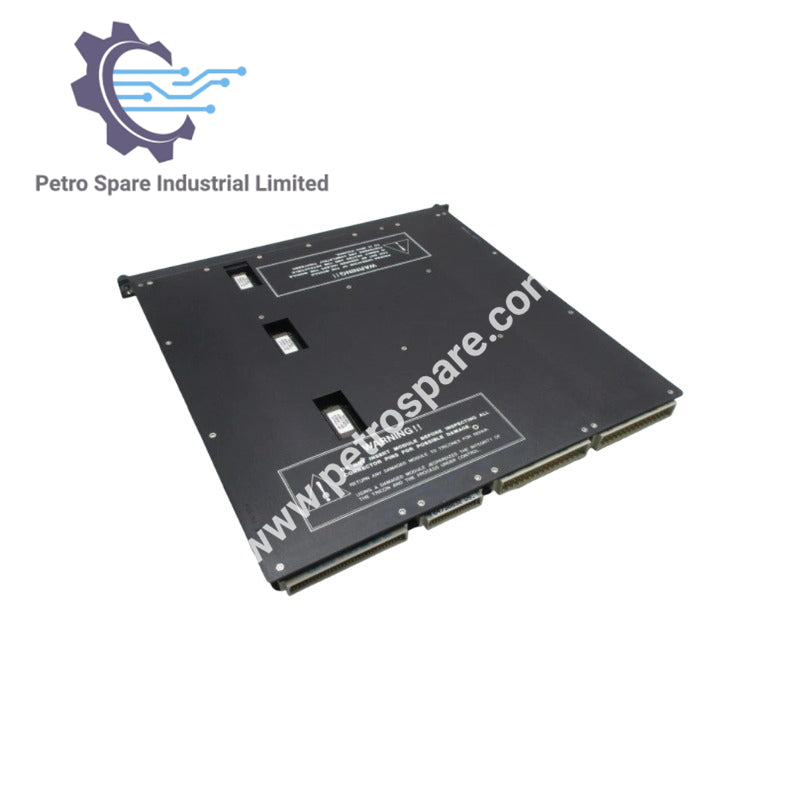

3700 Triconex təhlükəsizlik sistemləri üçün 32 diferensial, DC ilə əlaqələndirilmiş analoq giriş nöqtəsi təmin edən üçlü modul ehtiyatlı (TMR) analoq giriş moduludur.

Ümumi xüsusiyyətlər

• Tip: TMR analoq giriş modulu
• Giriş nöqtələrinin sayı: 32, diferensial, DC ilə əlaqələndirilmiş
• İzolyasiya olunmuş nöqtələr: Xeyr
• Rəng kodu: Sarı

Giriş xüsusiyyətləri

• Girişin yenilənmə sürəti: 55 ms
• Ayırdetmə qabiliyyəti: 12 bit
• Dəqiqlik: 0°C-dən 60°C-dək FSR-in < 0,15%-i
• Giriş müqaviməti (yük): 30 MΩ (DC), minimum
• Enerji söndürüldükdə müqavimət: 30 kΩ (DC), tipik
• Cərəyan diapazonu: 250Ω şunt ilə 0-20 mA

Ümumi rejim və izolyasiya

• Ümumi rejimin rədd edilməsi: –80 dB (DC-100Hz), tipik
• Ümumi rejim diapazonu: –12V-dan +12V pikə qədər
• Qollararası izolyasiya: 200 kΩ, tipik

Normal rejimin rədd edilməsi

• @ 8 Hz: –3 dB
• @ 60 Hz: –17 dB
• @ 120 Hz: –23 dB

Mühafizə

• Giriş diapazonundan artıq siqnala qarşı mühafizə: 150 VDC / 115 VAC, fasiləsiz

Diaqnostik göstəricilər

• Modul statusu: Keçir, Nasazlıq, Aktiv

---
