INTKM01

Ümumi Baxış

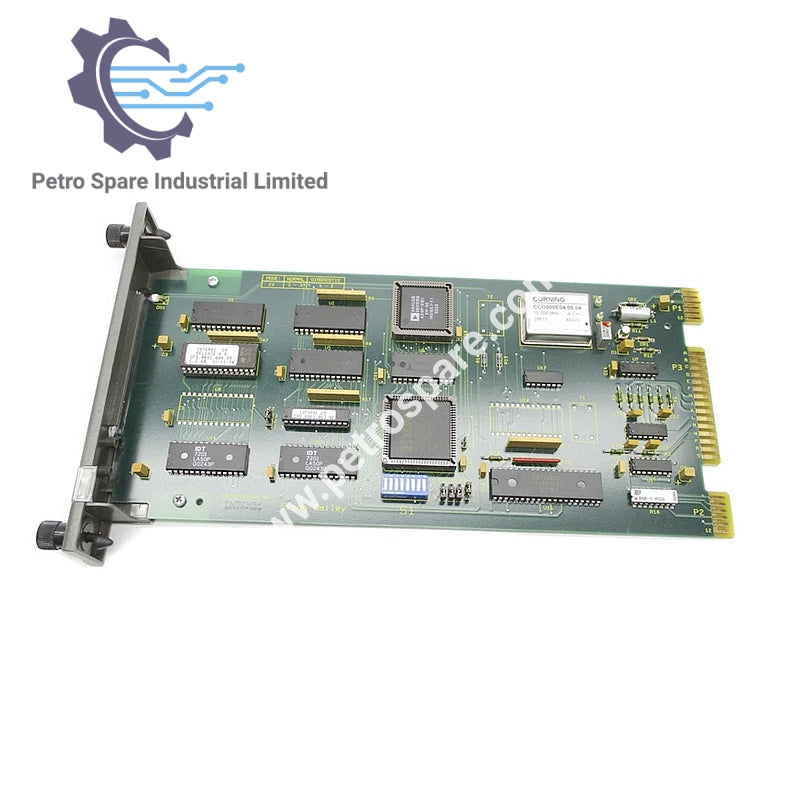

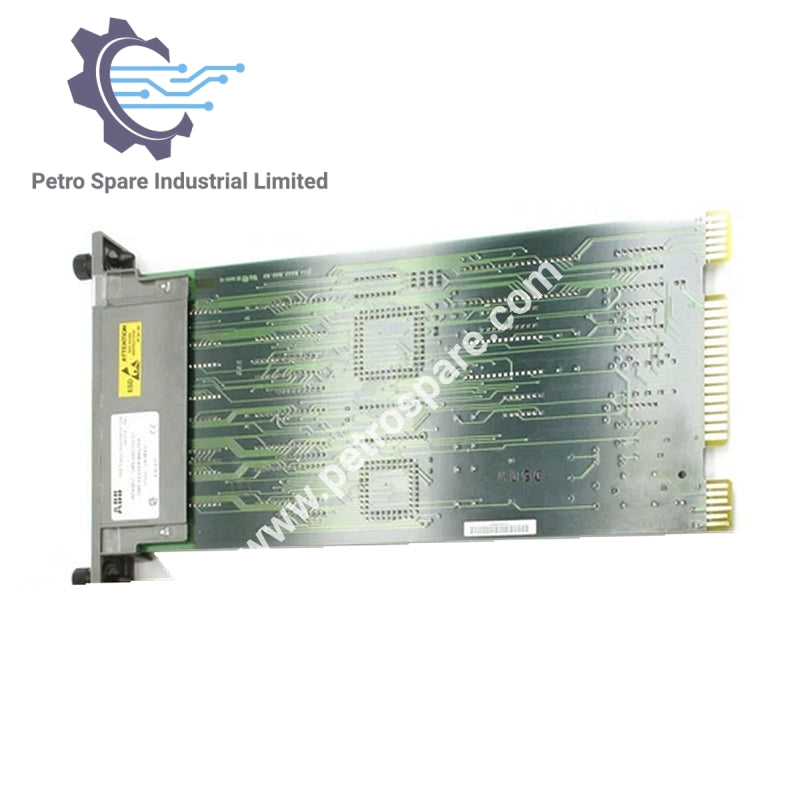

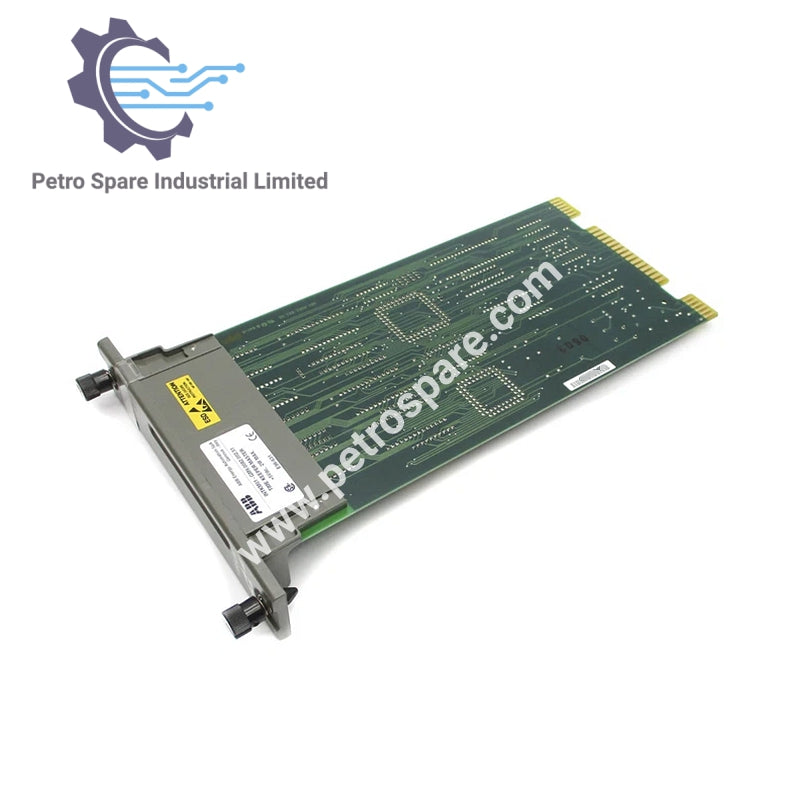

ABB-nin INTKM01 Time Keeper Master Modulu, proses nəzarət sistemləri üçün dəqiq vaxt saxlama və sinxronizasiya tapşırıqlarını idarə etmək üçün nəzərdə tutulmuş yüksək performanslı moduludur.

Güclü Tələblər

• İşləmə gərginliyi: +5 VDC, ±5%

• Cari istehlak: 300 mA tipik, 500 mA maksimum

Mikroprosessor

• CPU: DSP 2101

• Təlimat Dövrü: 100 ns

• Timer: Preskalerli 16-bit interval timer

• Port: 1 iki tərəfli sinxron seriya portu

Yaddaş

• Boot EPROM: 64 kbayt

• RAM:

  • 16 k söz

  • Proqram yaddaşı: 1 k söz

  • Məlumat yaddaşı: 512 söz

• FIFO Buferi: 512 bayt

Tezlik və Stabillik

• Tezlik: 10 MHz

• Stabillik: ±1 ppm

• Yaşlanma Sürəti: 1 ppm/il

Vaxt Sinxronizasiya

• Sinxronizasiya Vaxtı: ±10 µs

• Mütləq Vaxt (INSEM01 üçün): ±1 ms

• Giriş: IRIG-B vaxt kodu DC səviyyə dəyişmə formatında (NTST01 vasitəsilə)

• Çıxış: RS-485 vaxt sinxronizasiyası 62.6 kbaud sürətlə IMSET01 modullarına (NTST01 vasitəsilə)

---
