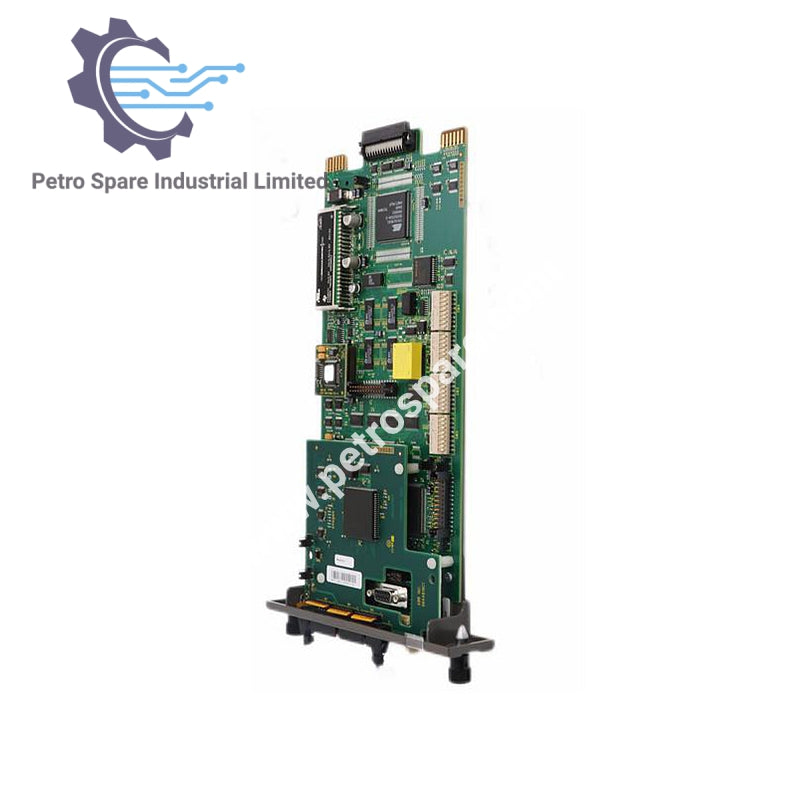

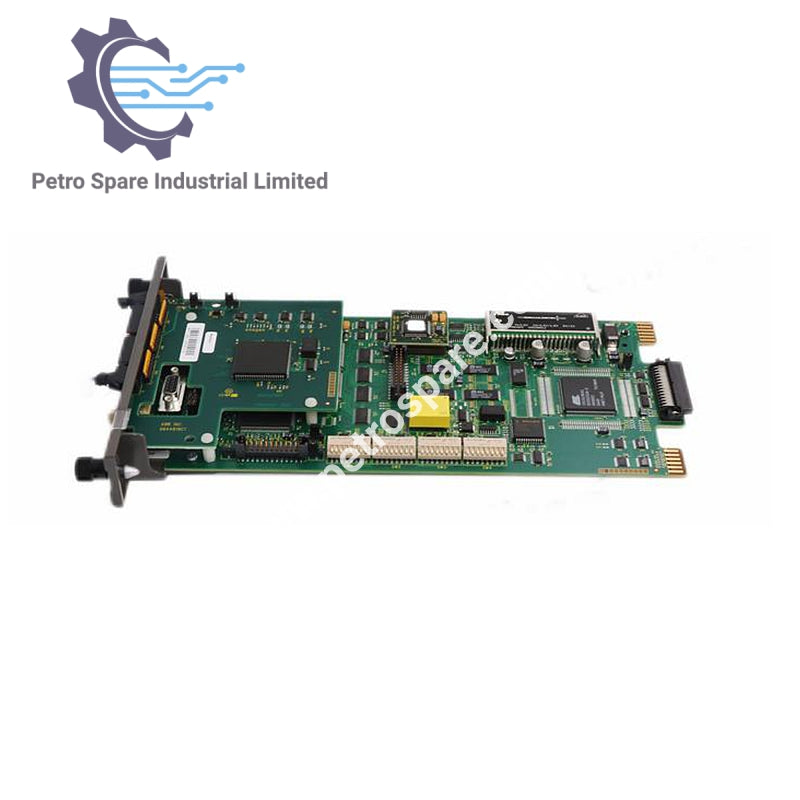

INICT13

Ümumi Baxış

The INICT13 ABB transfer moduludur ki, INFI-Net və ya Super Loop şəbəkələrini RS232C və ya SCSI interfeysləri vasitəsilə host kompüterlərə bağlayır.

Ünsiyyət

• Dəstəklənən Şəbəkələr: INFI-Net və Super Loop (Bailey INFI 90 DCS)

• Əsas İnterfeys: SCSI (host əlaqəsi üçün tövsiyə olunur)

• Alternativ İnterfeys: NTPM01 terminasiya vahidi vasitəsilə RS232C (19,200 Baud)

• Seriya Portları: NTPM01 tərəfindən təmin edilən 2 × RS232C portu

Sistem Konfiqurasiyası

• Modul Rolu: INICT13 avtobus ustası kimi işləyir

• Yoldaş Modul: INNIS21 kölə modul kimi fəaliyyət göstərir

• Əlaqə Yolu: INICT13 və INNIS21 genişləndirici avtobus vasitəsilə qoşulur

• Şəbəkə Nodu: Birlikdə INFI-NET-də tək bir nodu təşkil edirlər

Quraşdırma

• Slot Tələbi: INFI 90 montaj vahidində bir slot tutur

• Quraşdırma İnterfeysi: NTPM01 sürücü və INICT13 üçün fiziki kabel bağlantıları təmin edir

---
