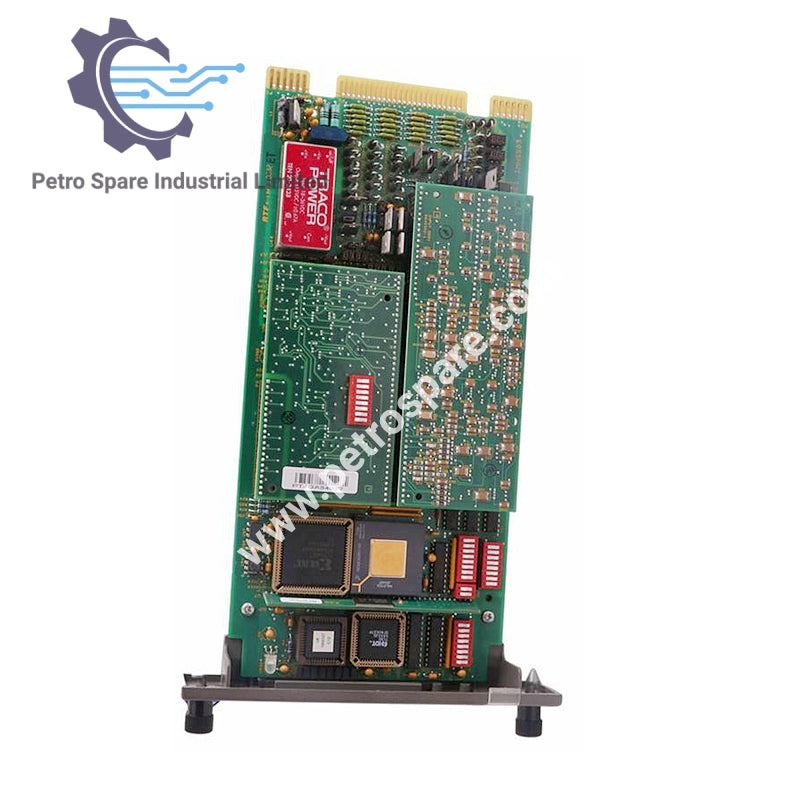

IMHSS03

Təsvir

• Model: IMHSS03
• Növ: Hidravlik Servo Modul
• Funksiya: Klapan mövqeyinin idarə olunması
• İnterfeys: Prosessor modulunun hidravlik aktuatorları servo klapan vasitəsilə idarə etməsinə imkan verir

Güc və Giriş/Çıxış Tələbləri

• Güc Təchizatı: 24 VDC
• Giriş/Çıxış Tələbləri:
  • LVDT İkincil Girişlər: 2-mövqeli girişlər, hər biri 2 ikincil
  • Analoq Girişlər: Cəmi 4, 2-si LVDT üçün
  • Differensial Giriş İmpedansı: 10 kΩ
  • Ümumi Rejim Gərginliyi: ±7 VDC

Tətbiqlər

• Tipik İstifadələr:
  • Buxar turbininin boğucu və idarəetmə klapanlarının mövqeyinin tənzimlənməsi
  • Qaz turbininin yanacaq klapanları
  • Giriş bələdçi qanadları
  • Sancaq bucağının tənzimlənməsi

Əks Əlaqə və İdarəetmə

• Mövqe Əks Əlaqəsi: Xətti dəyişkən differensial transformator (LVDT)
• İdarəetmə Mexanizmi: Aktuator mövqeyini tənzimləmək üçün servo klapanına cərəyanı tənzimləyir

---
