IMASI02

Təsvir

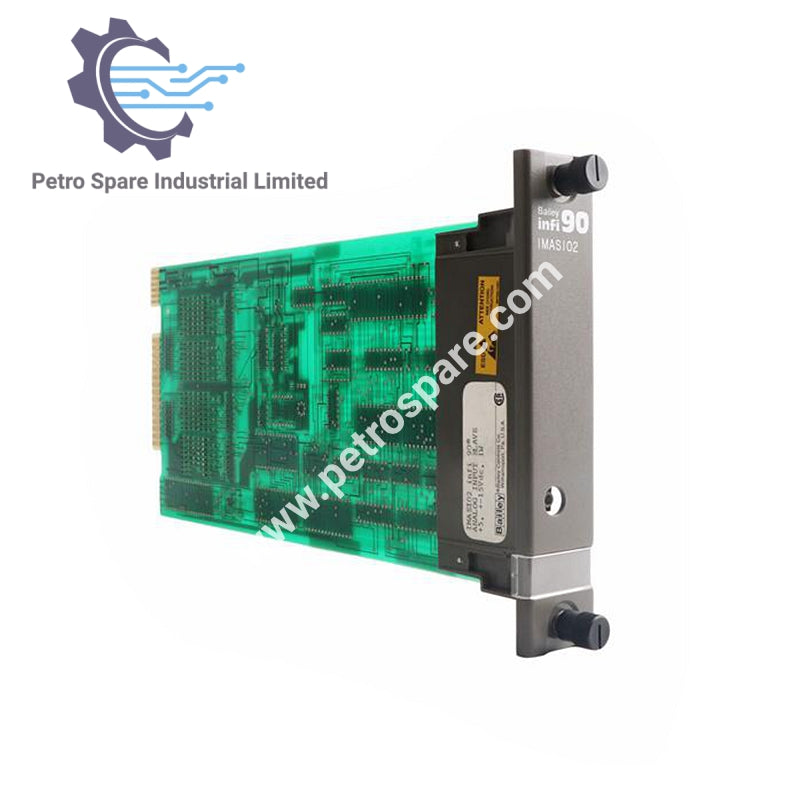

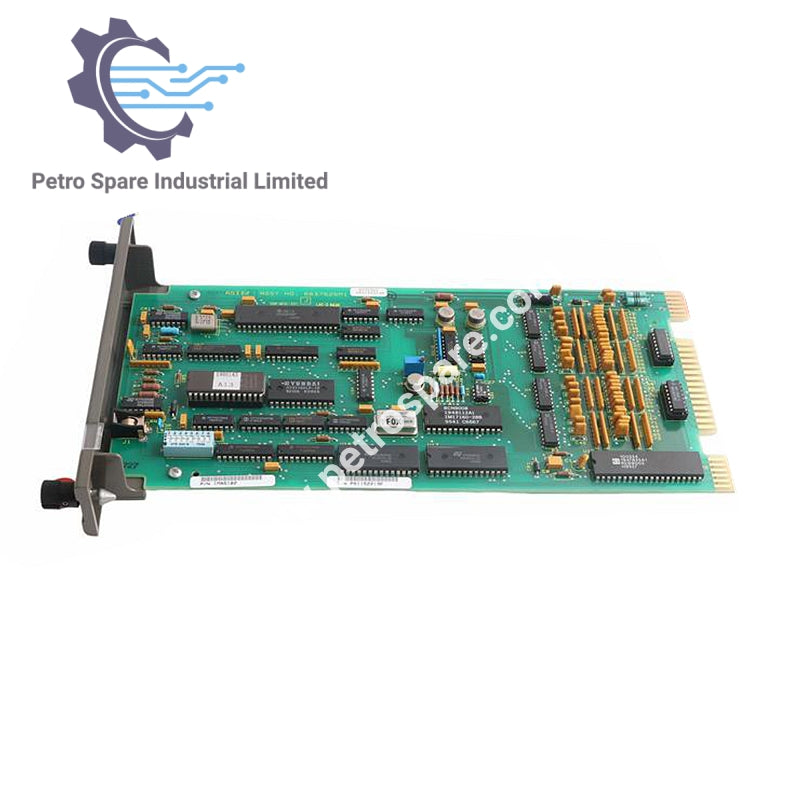

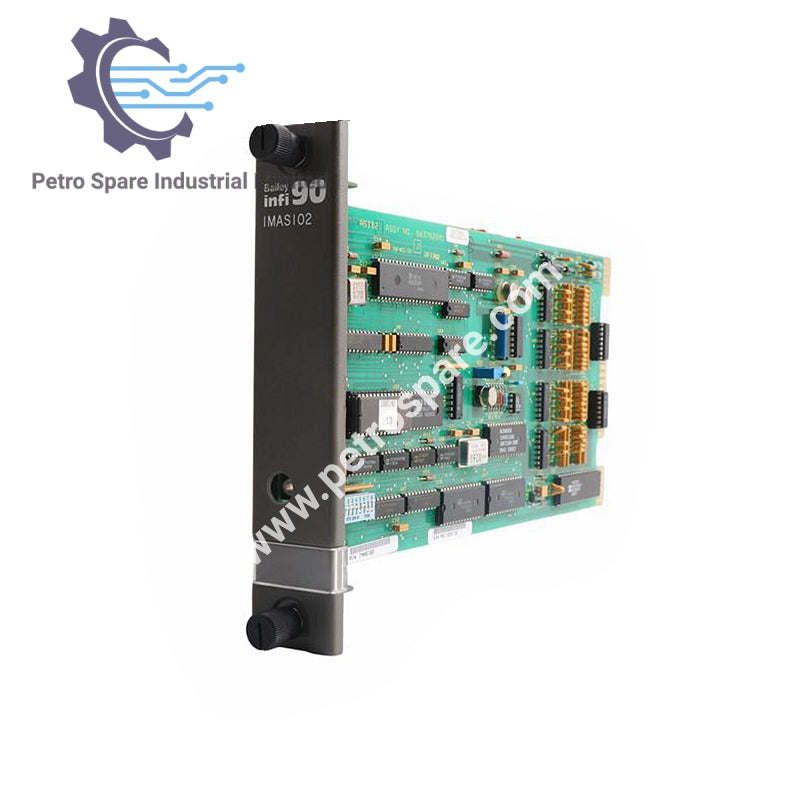

IMASI02 ABB Bailey-dən olan Analoq Slave Giriş Moduludur, yüksək dəqiqlikli A/D çevirmə və möhkəm ətraf mühit dözümlülüyü ilə 15 konfiqurasiya edilə bilən analoq giriş kanalları təklif edir.

Ümumi Məlumat

• İstehsalçı: ABB

• Seriya: Bailey

• Model: IMASI02

• Modul Növü: Analoq Slave Giriş Modulu

Güc Tələbləri

• Loqika Gücü:

• +5 VDC ±5% 85 mA-də tipik

• +15 VDC ±5% 25 mA-də tipik

• –15 VDC ±5% 20 mA-də tipik

• Güc İtirməsi: 1.1 W tipik

Analoq Giriş Spesifikasiyaları

• Giriş Kanalları: 15 müstəqil konfiqurasiya edilmiş

• Giriş Aralıqları:

• 4–20 mA

• 1–5 VDC

• 0–1 VDC

• 0–5 VDC

• 0–10 VDC

• –10 VDC-dən +10 VDC-ə

• A/D Çevirim Sürəti: Saniyədə 10 dəfə

• A/D Qətnaməsi: Polaritet ilə 14 bit

• Dəqiqlik:

• 4–20 mA, 1–5 VDC, 0–5 VDC, 0–10 VDC, ±10 VDC üçün 0.1%

• 0–1 VDC üçün 0.25%

• Giriş İmpedansı: >1 MΩ

Siqnal İmtinası və Ümumi Rejim

• Ümumi Rejim Gərginlik Aralığı:

• –12 VDC minimum

• +15 VDC maksimum

• ±12 VDC üçün ±1 VDC diapazonu

• ±10 VDC üçün ±5 VDC diapazonu

• ±5 VDC üçün ±10 VDC diapazonu

• Ümumi Rejim İmtinası: 60 Hz-də ≥90 dB

• Normal Rejim İmtinası: 60 Hz-də ≥70 dB

Ətraf Mühit Şəraiti

• Ətraf mühit temperaturu: 0°C-dən 70°C-ə qədər (32°F-dən 158°F-ə qədər)

• Nisbi Rütubət:

• 55°C-yə qədər 5%-dən 95%-ə qədər (kondensasiya olmadan)

• 70°C-də 5%-dən 45%-ə qədər (kondensasiya olmadan)

• Atmosfer təzyiqi: Dəniz səviyyəsindən 3 km-ə qədər (1.86 mil)

• EMI/RFI Qeyd: Şkaf qapılarını bağlı saxlayın; şkafın 2 metr ətrafında rabitə cihazlarından istifadə etməyin

---
