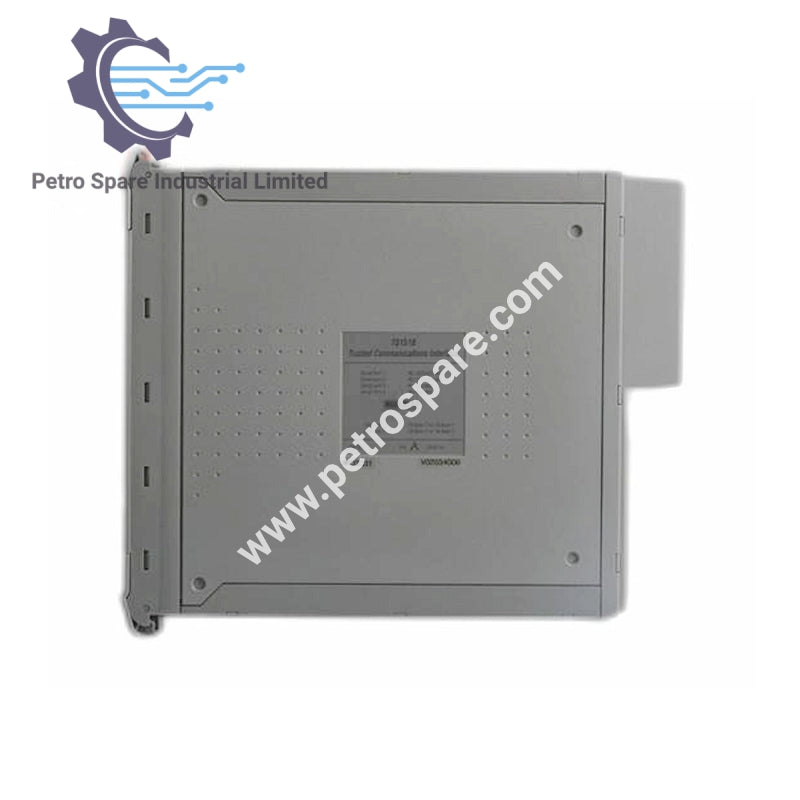

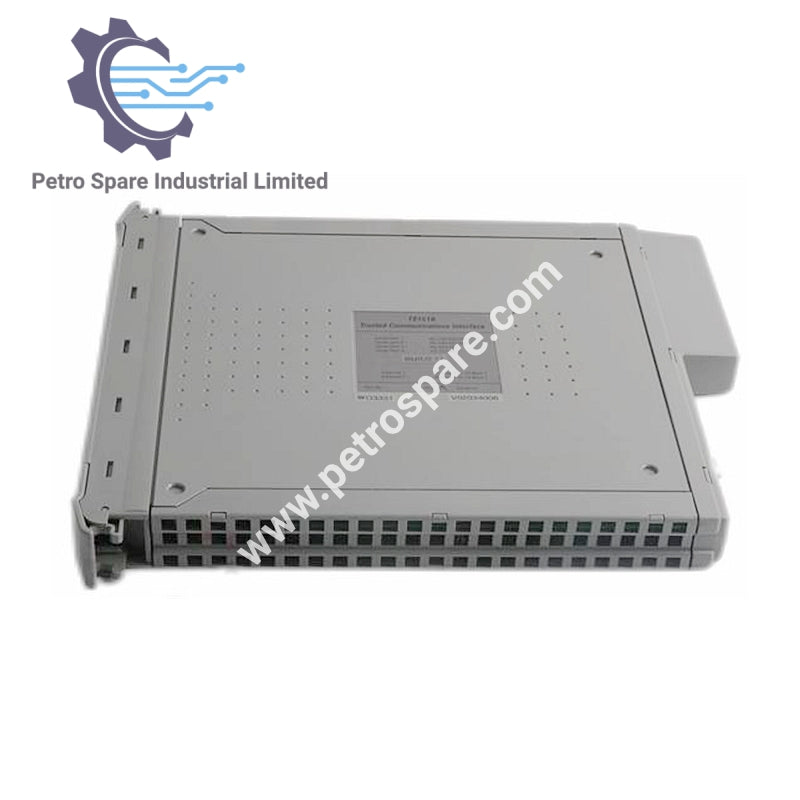

T8151B

Ümumi Baxış

T8151B Kommunikasiya İnterfeysi Trusted sistemləri, mühəndislik iş stansiyalarını və üçüncü tərəf avadanlıqlarını birləşdirir, TMR prosessorundakı kommunikasiya yükünü azaldır.

Kommunikasiya Portları

• Ethernet: İkiqat portlar
• Seriya Portları: T8153 adapteri vasitəsilə dörd ədəd əlçatan
• Diaqnostika Portu: Ön paneldən əlçatan

Quraşdırma

• Kontroller və ya genişləndirici şassinin istənilən tək genişlikli slotuna quraşdırılır
• Peer-to-peer kommunikasiya yalnız kontroller şassində dəstəklənir

Modbus Dəstəyi

• Modbus (RTU): Ethernet TCP/IP vasitəsilə 10 əlaqə (default IP port 2000)
• Proqramlaşdırma Alət Dəsti: 1 əlaqə (sabit IP port 6000)
• Modicon Open Modbus TCP: Port 502-də 10-a qədər əlaqə

Enerji Təchizatı

• Şassinin arxa lövhəsindən ikiqat redundant +24V DC enerji

LED Göstəriciləri

• Sağlam:
  • Sabir yaşıl: Sağlam modul
  • Yanıb-sönən qırmızı: Modul uğursuz oldu
• Aktiv:
  • Sabir yaşıl: Aktiv rejim (tətbiq işləyir, kommunikasiya aktivdir)
• Gözləmə:
  • Sabir yaşıl: Gözləmə rejimi (tətbiq dayandırılıb, kommunikasiya deaktivdir)
• Təlimli Konfiqurasiya: Prosessordan uğurla yüklənib
• Kommunikasiyalar:
  • Üç rəngli LED-lər bütün seriya və Ethernet portlarında məlumat ötürmə fəaliyyətini göstərir
  • Qırmızı: Məlumat ötürülür
  • Yaşıl: Məlumat qəbul edilir
  • Amber: Məlumat ötürülür və qəbul edilir
  • Yaşıl LED sönük: Yaxşı əlaqə
  • Yaşıl LED yanır: Əlaqə yoxdur və ya pis əlaqə

---
