IC200UEX212

Məhsul İcmalı

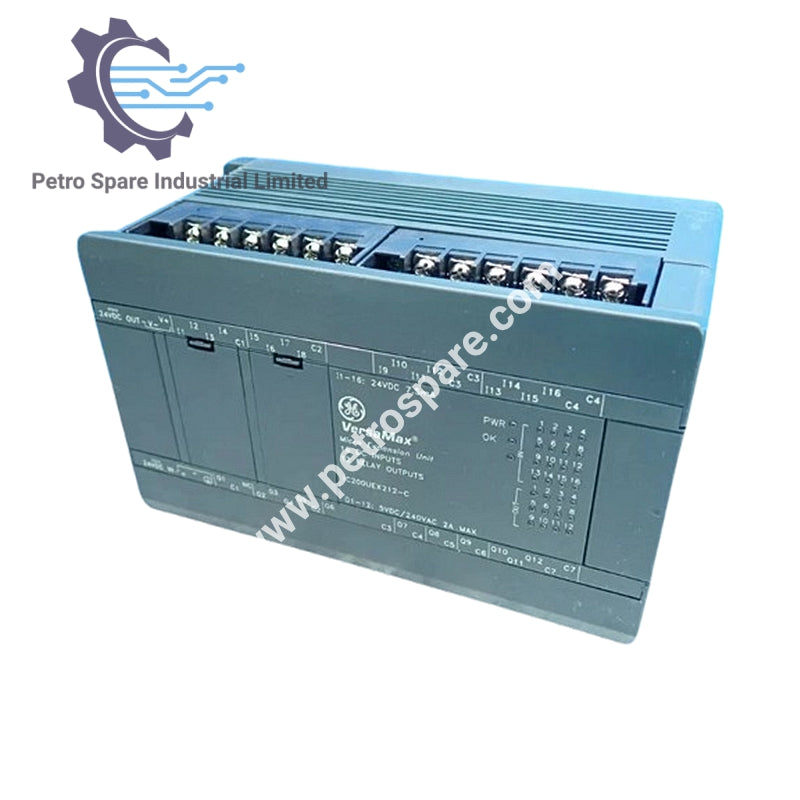

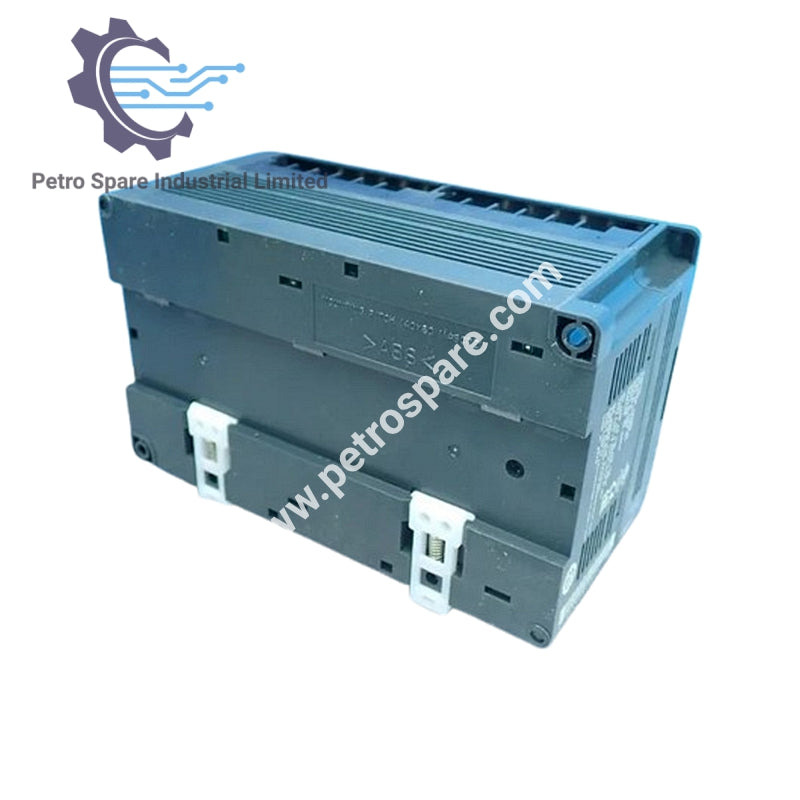

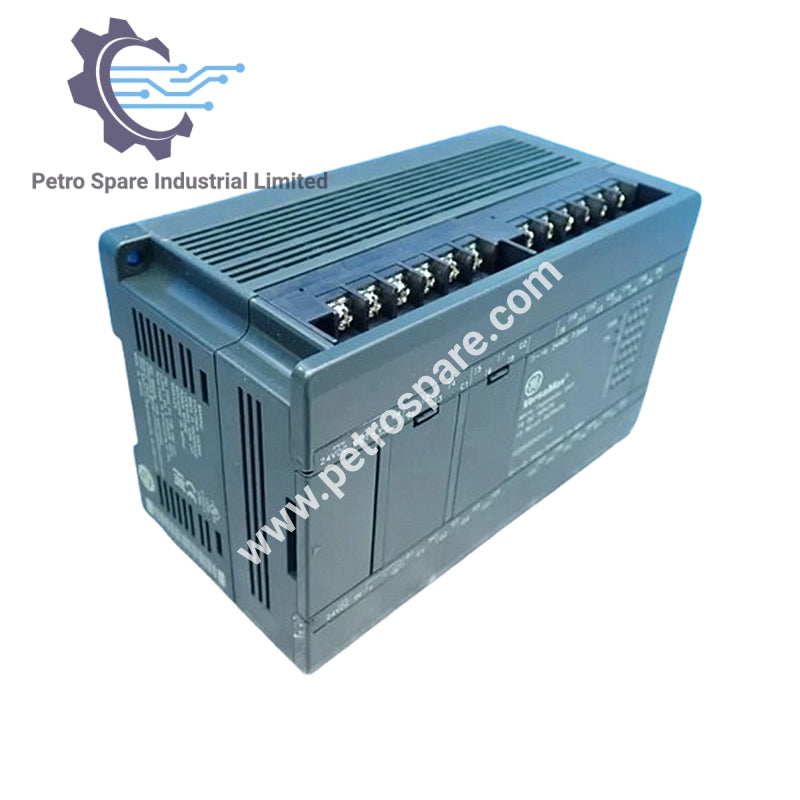

IC200UEX212 16 rəqəmsal giriş və 12 röle çıxışı olan 28 nöqtəli mikro PLC genişləndirmə vahididir.

Giriş Konfiqurasiyası

• Girişlərin Sayı: 16

• Loqika Növü: 24 VDC müsbət/menfi

• Qiymətləndirilmiş Gərginlik: 24 VDC

• Gərginlik Aralığı: 0–30 VDC

• Giriş Cərəyanı: Tipik 7.5 mA

• Giriş Müqaviməti: 2.8 kΩ

• Əsas Gərginlik: ON ≥ 15 VDC, OFF ≤ 5 VDC

• Əsas Cari: ON ≤ 4.5 mA, OFF ≥ 1.5 mA

• Reaksiya Vaxtı: 0.5–20 ms tənzimlənə bilən

• İzolyasiya Gərginliyi: 1500 V RMS (sahə ilə loqika arasında), 500 V RMS (qruplar arasında)

Çıxış Spesifikasiyaları

• Çıxışların Sayı: 12 röle (normalda açıq)

• İşləmə Gərginliyi: 5–30 VDC və ya 5–250 VAC

• Maksimum Yük:

  • UL Pilot Öhdəliyi: 24 VDC / 240 VAC-də 2 A

  • Rezistiv Yük: 24 VDC / 240 VAC-də 2 A

• Minimum Yük: 1 mA

• Sızma Cərəyanı: 240 VAC-də ≤ 15 mA

• Başlanğıc Cərəyanı: Hər yarım dövr üçün 5 A

• Reaksiya Vaxtı: AÇIQ/QAPAQ ≤ 15 ms

• Kontakt Ömrü: 20 milyon mexaniki əməliyyat

• İzolasiya: 1500 V RMS (sahə ilə məntiq arasında), 500 V RMS (qruplar arasında)

Enerji Təchizatı Təfərrüatları

• Giriş Gərginliyi Aralığı: 24 VDC (–20% / +25%)

• Saxlama Vaxtı: 10 ms @ 19.2 VDC

• Başlanğıc Cərəyanı: 1 A maksimum @ 30 VDC

• Başlanğıc Müddəti: 10 ms

• Giriş Cərəyanı: 24 VDC-də tipik 0.30 A

• Güc Reytinqi: 8 W

• +24 VDC Çıxışı: Maksimum 200 mA (girişlər və istifadəçi cihazları üçün)

---
