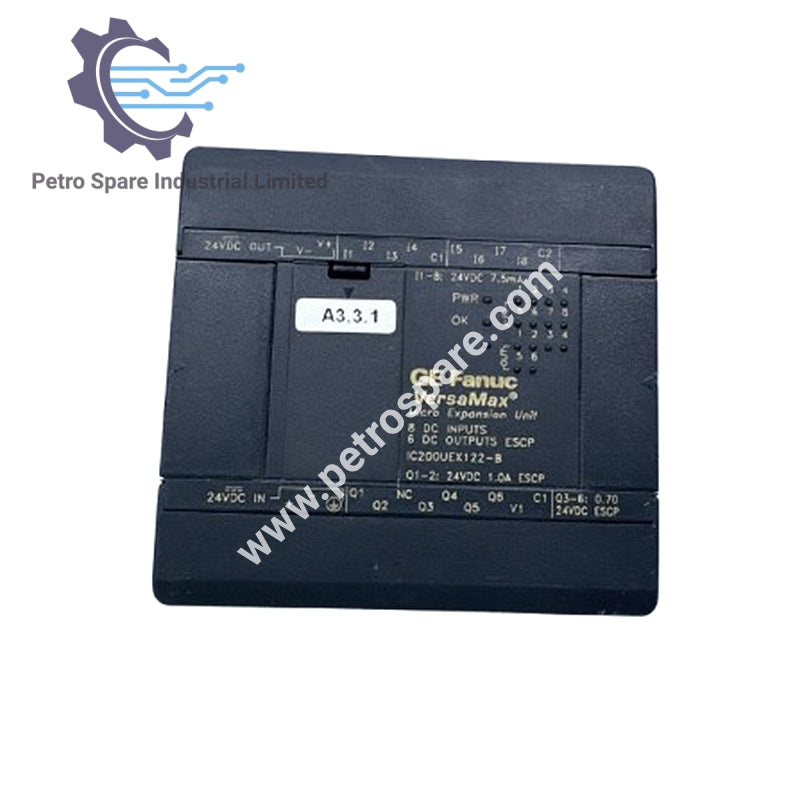

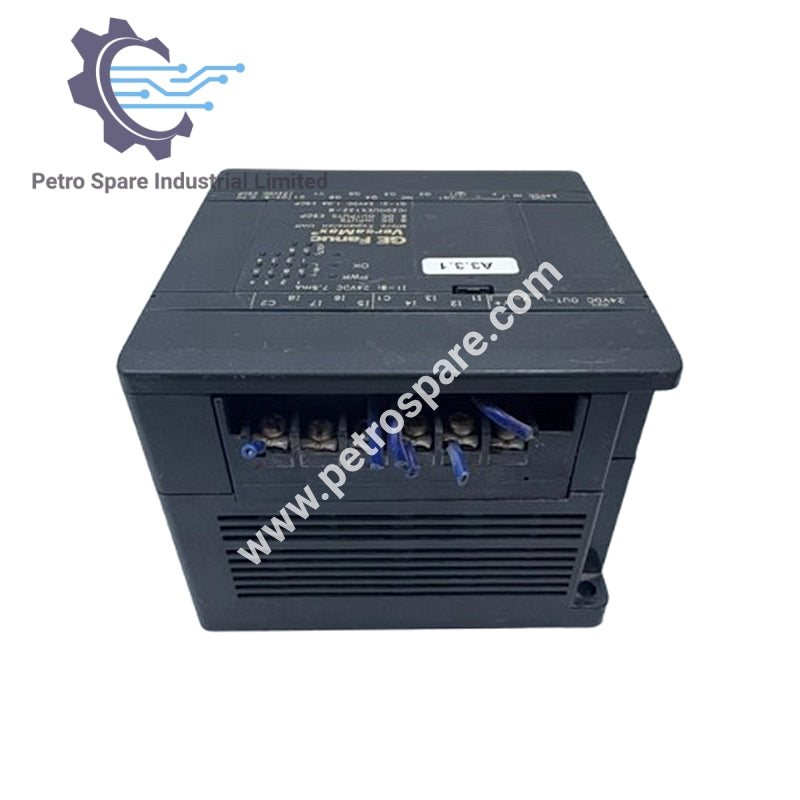

IC200UEX122

Ümumi Baxış

IC200UEX122 24 VDC enerji ilə 14 nöqtəli genişlənmə vahididir, 8 rəqəmsal giriş və 6 tranzistor çıxışı (2 yüksək cari, 4 aşağı cari) ESCP qoruması ilə təchiz olunub.

Giriş Dövrəsi Təfərrüatları

• Gərginlik Aralığı: 0–30 VDC

• Cari: 7.5 mA tipik

• İmpedans: 2.8 kΩ

• Əsas Gərginlik: ON ≥ 15 VDC, OFF ≤ 5 VDC

• Əsas Cari: ON ≤ 4.5 mA, OFF ≥ 1.5 mA

• Cavab Vaxtı: 0.5–20 ms

• İzolasiya: 1500 V RMS (sahə ilə məntiq arasında), 500 V RMS (qruplar arasında)

Çıxış Performansı

• Növ: ESCP ilə tranzistor çıxışları

• Gərginlik Aralığı: 12/24 VDC (+10% / –15%)

• Maksimum Yük:

  • Q1–Q2: nöqtə başına 1 A, ümumi üçün 3.4 A

  • Q3–Q6: nöqtə başına 0.7 A, ümumi üçün 3.4 A

• Başlanğıc Cərəyanı:

  • Q1–Q2: 20 ms üçün 8 A

  • Q3–Q6: 20 ms üçün 4 A

• Gərginlik Düşməsi: ≤ 0.3 V

• Sızma Cərəyanı: ≤ 0.1 mA

• Keçid Cavabı: ≤ 0.05 ms

• Minimum Keçid Cərəyanı: 10 mA

• Sığorta: Tələb olunmur

Güc Təchizatı Parametrləri

• Daxili Çıxış Təchizatı: +24 VDC, 200 mA maksimum

• Xarici Təchizat Aralığı: 12/24 VDC (–10% / +20%)

• İşləmə Aralığı: 19.2–30 VDC

• Saxlama Vaxtı: 10 ms @ 19.2 VDC

• Başlanğıc Cərəyanı: 1 A maksimum @ 30 VDC

• Giriş Cərəyanı: 0.16 A tipik @ 24 VDC

• Güc Reytinqi: 4 W

---
