XF821A

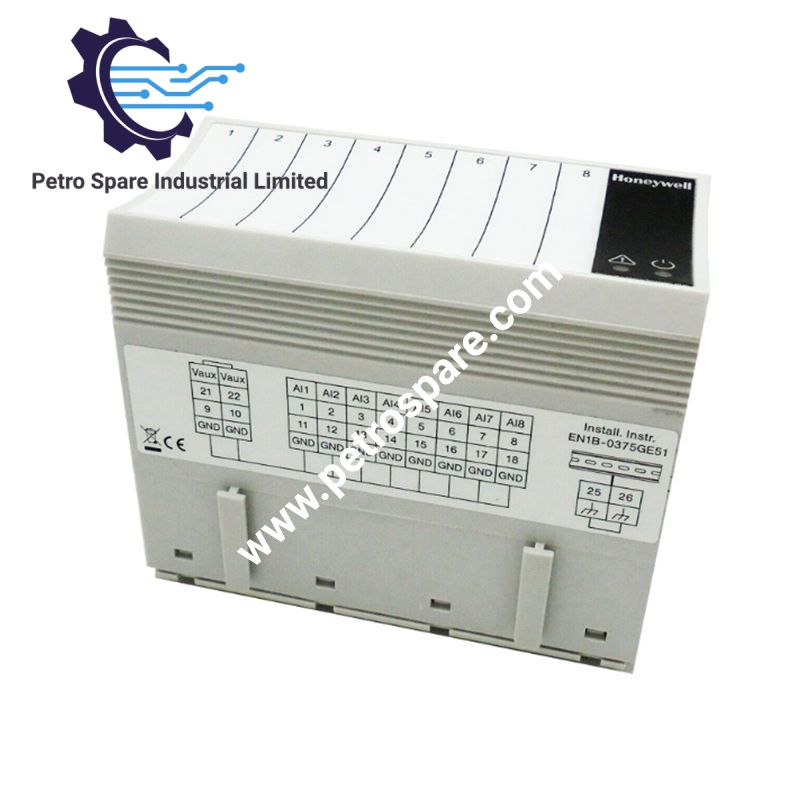

Honeywell XF821A, XF821A Panel Bus Analoq Giriş Modulu adı ilə də kataloqda qeyd olunur və dəstəklənən sensor və analoq siqnalları Honeywell Panel Bus idarəetmə sistemlərinə qoşur. Ştepselli modul ayrıca terminal yuvasından istifadə edir, beləliklə, elektron modul quraşdırılmazdan əvvəl sahə naqillərini çəkmək mümkündür. Çıxarıla bilən konstruksiya terminal naqillərini ayırmadan və enerji təchizatı ilə şin bağlantılarını pozmadan modulu dəyişdirməyə imkan verir.

Avadanlığın texniki xüsusiyyətləri

Parametr	Texniki xüsusiyyət
Model	XF821A
Brend	Honeywell
Rabitə interfeysi	Honeywell Panel Bus
Modulun konstruksiyası	Ayrı terminal yuvası olan, çıxarıla bilən elektron modul
Terminal növü	İtələyib taxılan terminallar; vintli terminallar da mövcuddur
Dəstəklənən siqnal növləri	0/2-10 V, 0/4-20 mA; dəstəklənən sensor növləri modulun konfiqurasiyasından asılıdır
Sensorlarla uyğunluq	NTC20k, NTC10k, PT1000, Johnson A99 PTC, NI1000TK5000, PT3000, Balco500
Modulun dəyişdirilməsi	Ştepsellidir; elektron modul dəyişdirilərkən terminal naqilləri qoşulu qalır
Çıxışın təhlükəsiz vəziyyətinin konfiqurasiyası	Kontrollerlə rabitə kəsildikdə çıxışın təhlükəsiz vəziyyəti konfiqurasiya edilə bilər
Quraşdırma	Kompakt quraşdırma korpusları; əlavə köməkçi terminallar və çarpaz birləşdiricilər mövcuddur

Panel Bus rabitəsi və modulun dəyişdirilməsi

XF821A Honeywell Panel Bus interfeysi vasitəsilə işləyir. Terminal yuvası ilə çıxarıla bilən elektron modul bir-birindən ayrılan yığım təşkil edir və panelin yığılması zamanı yuvanı ayrıca quraşdırıb naqilləri çəkməyə imkan verir.

Ştepselli konstruksiya sahə terminallarının naqillərini yenidən çəkmədən və əlaqəli enerji təchizatı ilə şin bağlantılarını ayırmadan elektron modulu dəyişməyə imkan verir. Konkret quraşdırmada modulun enerji altında çıxarılmasına icazə verilib-verilmədiyini müəyyən etmək üçün dəyişdirmə prosedurları müvafiq kontroller və modul təlimatlarına uyğun yerinə yetirilməlidir.

Tez-tez verilən suallar (FAQ)

S: XF821A elektron modulunu sahə terminallarının naqillərini yenidən çəkmədən dəyişmək mümkündürmü?

C: Bəli. Ştepselli konstruksiya elektron modulu terminal yuvasından ayırır və sahə naqilləri qoşulu qalarkən elektron modulu dəyişməyə imkan verir. İşlək vəziyyətdə dəyişdirmə zamanı sistem istehsalçısının təlimatlarına əməl edin.

S: Honeywell Panel Bus I/O ailəsi hansı analoq siqnal növlərini dəstəkləyir?

C: Təqdim olunan sənədlərdə 0/2-10 V və 0/4-20 mA siqnalları, həmçinin bir neçə müqavimət-temperatur və temperatur sensoru növü göstərilir. Sahə cihazlarını qoşmazdan əvvəl XF821A-ya məxsus giriş konfiqurasiyasını və dəstəklənən sensor növlərini modulun rəsmi sənədləri ilə yoxlayın.

S: Kontrollerlə rabitə kəsilərsə, nə baş verir?

C: Panel Bus I/O ailəsi kontrollerlə rabitə kəsildikdə çıxışlar üçün konfiqurasiya edilə bilən təhlükəsiz vəziyyəti dəstəkləyir. Müvafiq davranış modulun çıxış funksiyalarından və konfiqurasiyasından asılıdır; təqdim olunan məlumatlarda XF821A-ya xas çıxış reaksiyası göstərilmir.

Sahədə quraşdırma qaydaları

• Elektron modulu quraşdırmazdan əvvəl terminal yuvasını nəzərdə tutulmuş idarəetmə panelində və ya quraşdırma korpusunda möhkəm bərkidin.
• Sahə naqillərini çəkin və terminal təyinatlarını modulun naqil sxeminə əsasən yoxlayın.
• Qoşulmuş sensorun növünün və analoq siqnal diapazonunun giriş kanalının konfiqurasiyasına uyğun olduğunu təsdiqləyin.
• Elektrik maneələrini azaltmaq üçün mümkün olduqda analoq siqnal naqillərini yüksək gərginlikli və yüksək cərəyanlı naqillərdən ayrı çəkin.
• Kabel ekranlamasını və torpaqlamanı sistemin torpaqlama sxeminə və istehsalçının quraşdırma təlimatlarına uyğun tətbiq edin.
• Sistemi enerji ilə təmin etməzdən əvvəl terminal birləşmələrinin və körpü birləşdiricilərinin düzgün yerləşdirildiyini yoxlayın.
• İstismara vermə zamanı Panel Bus bağlantılarını, modulun identifikasiyasını və kontrollerin konfiqurasiyasını yoxlayın.
• Elektron modulu dəyişməzdən əvvəl elektrik izolyasiyası və enerji altında dəyişdirməyə icazə verilən şərtlərlə bağlı istehsalçının təlimatlarına əməl edin.

---
