IC698PSA100D

Təsvir

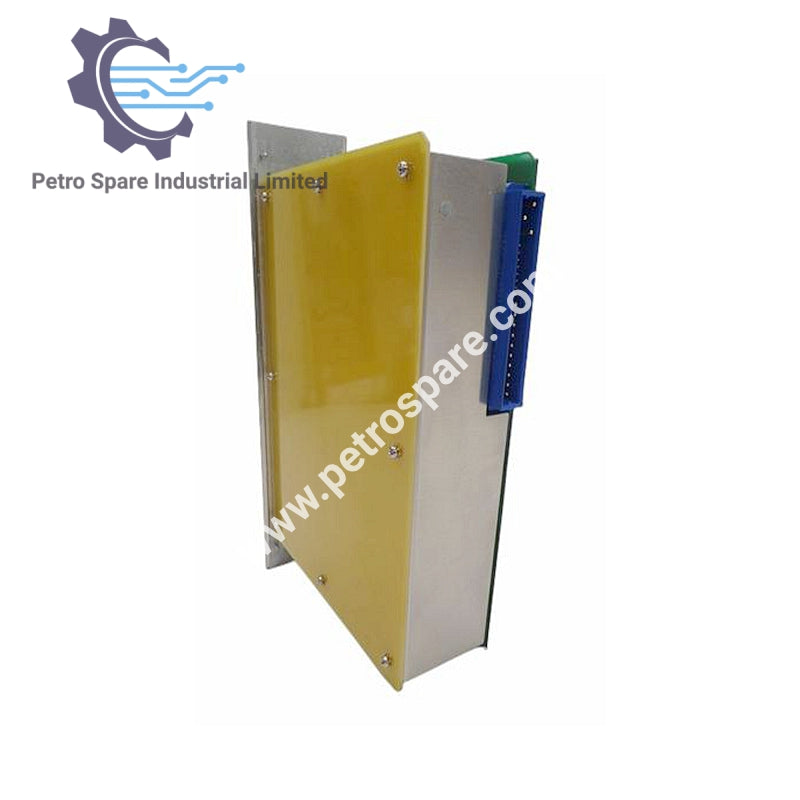

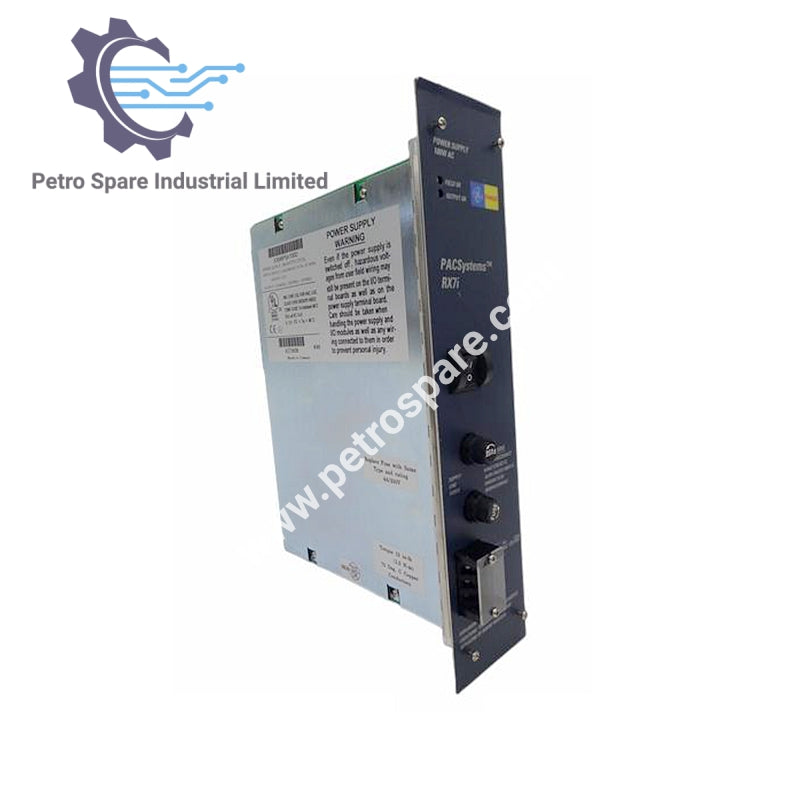

IC698PSA100D  GE Fanuc RX7i Seriyası enerji təchizatı moduludur və +5 VDC, +12 VDC və -12 VDC çıxışları ilə yanaşı arxa lövhə modullarına ardıcıllıq siqnalları təmin edir.

Modul Ümumi Baxış

• Seriya: RX7i

• Hissə Nömrəsi: IC698PSA100D

• Növ: Enerji Təchizatı Modulu

• Quraşdırma Yuvası: Yuva 0 (ən sol rəf mövqeyi)

Elektrik Qiymətləndirmələri

• Nominal Giriş Gərginliyi: 120/240 VAC və ya 125 VDC

• Giriş Gərginliyi Aralığı: 85–264 VAC və ya 100–150 VDC

• Giriş Gücü: 125 W

• Çıxış Gərginlikləri: +5 VDC, +12 VDC, -12 VDC

• +5 VDC Çıxışı: 20 A qədər

• +12 VDC Çıxışı: 2 A qədər

• –12 VDC Çıxışı: 1 A qədər

• Max Çıxış Gücü: 100 W (0–60°C, məcburi hava soyutması olmadan)

Funksional İmkanlar

• Ardıcıllıq Siqnalları: Arxa lövhə modullarına məntiq səviyyəli siqnallar göndərir

• Qüsur Qorunması: Həddindən artıq gərginlik, həddindən artıq cərəyan və həddindən artıq temperatur

• Enerji Saxlama: Bir AC xətti dövrü itkisi zamanı çıxışı saxlayır

• Güc Faktorunun Düzəldilməsi: AC girişi üçün inteqrasiya olunub

İşləmə və Dizayn

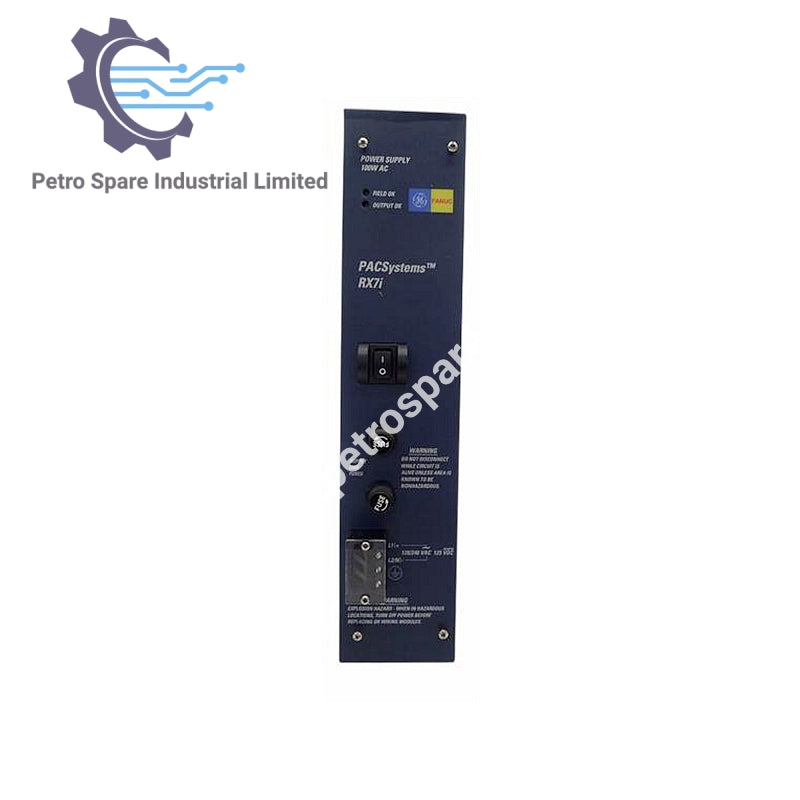

• On/Off İdarəetmə: Ön tərəfdə iki mövqeli məntiq səviyyəli açar

• LED Göstəricilər:

• Yaşıl: Etibarlı sahə və çıxış gücünü göstərir

• Quraşdırma Üslubu: Sürüşdürülən rəf konstruksiyası

• Təhlükəsizlik Qeyd: Giriş gücü aktiv olduqda ölümcül gərginliklər mövcuddur

---
